排查TL494電源芯片沒有方波輸出

ID:705846 發表于 2025-6-24 09:54 | 顯示全部樓層 |閱讀模式

TL494組成的BOOST電路，通過MCU的PWM低通濾波后調整2腳參考電位，從而實現調壓。

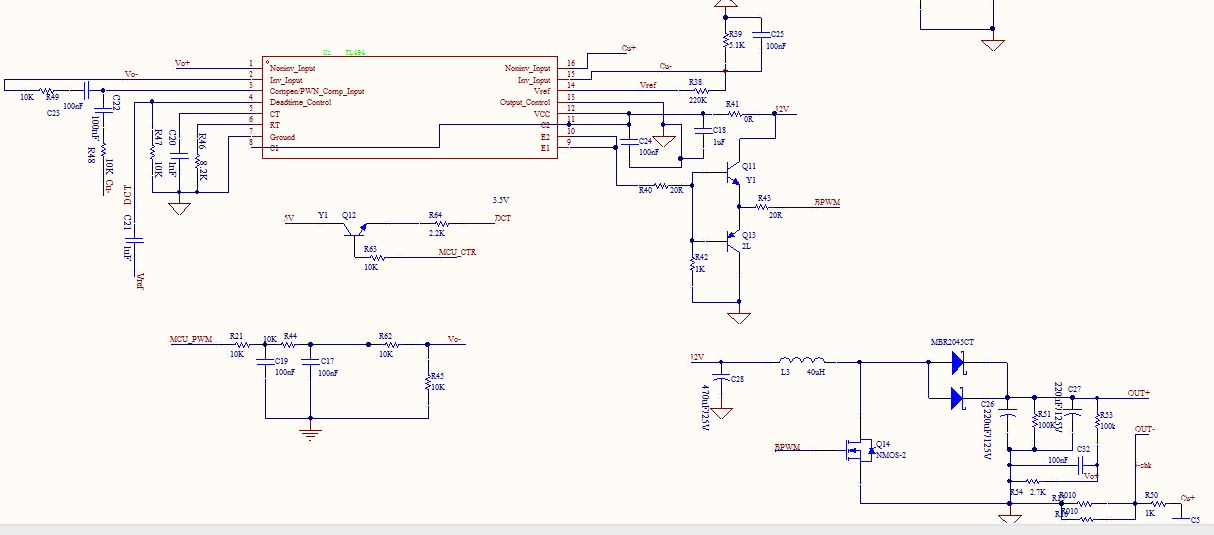

大家好，下圖三角波正常，基準電壓正常，4腳電壓0v，3腳電壓4.8V，沒有接負載，電流回饋腳16腳電壓高于 15腳，可能是導致沒有方波輸出的原因，

不知是不是該問題，目前始終沒有方波輸出。請大家指點。
