關于使用WT588D-20SS芯片中出現的問題想咨詢各位前輩

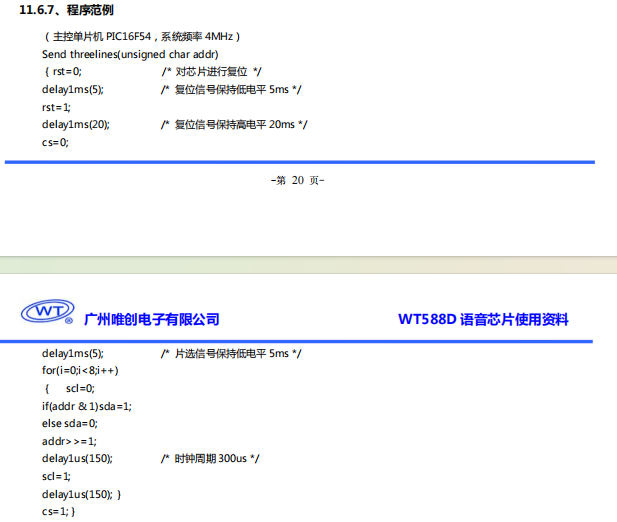

我是用usb轉換器來將生成的bin文件寫入到外接flash中，參考數據手冊上的實例代碼和時序?qū)懲耆�控制驅動，但是上電后WT588D并沒有任何反應，BUSY引腳毫無反應，對WT588復位后依然無效。請問是我的代碼出了問題還是哪里操作的不正確
本人代碼：
#include "wt588d.h"
#define CS_PIN GPIO_PIN_1
#define CS_PORT GPIOA
#define SCL_PIN GPIO_PIN_2
#define SCL_PORT GPIOA
#define SDA_PIN GPIO_PIN_3
#define SDA_PORT GPIOA
// 初始化GPIO
void WT588D_GPIO_Init(void)
{
rcu_periph_clock_enable(RCU_GPIOA);
// 配置CS/CLK/DAT為推挽輸出
gpio_init(CS_PORT, GPIO_MODE_OUT_PP, GPIO_OSPEED_50MHZ,CS_PIN);
gpio_init(SCL_PORT, GPIO_MODE_OUT_PP, GPIO_OSPEED_50MHZ,SCL_PIN);
gpio_init(SDA_PORT, GPIO_MODE_OUT_PP, GPIO_OSPEED_50MHZ,SDA_PIN);
// 初始狀態
GPIO_BOP(CS_PORT) = CS_PIN; // CS高電平
GPIO_BOP(SCL_PORT) = SCL_PIN; // CLK高電平
GPIO_BOP(SDA_PORT) = SDA_PIN; // DAT高電平
}
// 發送8位命令
void WT588D_SendCommand(uint8_t cmd)
{
/* 可選復位 */
// GPIO_BC(WT588D_RST_PORT) = WT588D_RST_PIN; // RST拉低
// delay_ms(5); // 保持≥5ms
// GPIO_BOP(WT588D_RST_PORT) = WT588D_RST_PIN; // RST拉高
// delay_ms(20); // 等待>17ms
/* 喚醒芯片 */
GPIO_BC(CS_PORT) = CS_PIN; // CS拉低
delay_1ms(5); // 保持5ms喚醒
/* 發送8位數據 (LSB first) */
for(uint8_t i = 0; i < 8; i++)
{
GPIO_BC(SCL_PORT) = SCL_PIN; // CLK拉低
// 設置數據位
if(cmd & 0x01)
{
GPIO_BOP(SDA_PORT) = SDA_PIN; // 輸出1
}
else
{
GPIO_BC(SDA_PORT) = SDA_PIN; // 輸出0
}
cmd >>= 1; // 準備下一位
delay_1us(188); // 數據穩定時間 (150us)
GPIO_BOP(SCL_PORT) = SCL_PIN; // CLK上升沿鎖存
delay_1us(188); // 高電平保持 (總周期300us)
}
/* 結束傳輸 */
GPIO_BOP(CS_PORT) = CS_PIN; // CS拉高
// BUSY信號將在20ms后響應
}
|
