可按照腳本分別控制8路PWM函數波形輸出程序分享

ID:62033 · 發表于 2014-6-1 15:41

本程序最大可獨立控制8路LED燈按照不同的腳本（最大亮度，閃爍時間）進行呼吸燈效果的顯示。
并且按照非線性函數曲線輸出，使得呼吸燈的效果更好，比單純線性控制更為自然。
首先對多路PWM輸出進行單獨控制是非常消耗單片機資源的，特別是還要控制每一路信號都按照函數曲線進行顯示。顯然通過函數實時計算太過消耗MCU的資源，是根本行不通的。所以本程序是通過預先計算好的數值進行查表操作來實現COS曲線輸出的。方法很簡單，用EXCEL拉一個公式就都有了。
每一路都可以按照預先設定好的若干個執行腳本循環執行，只要讓每一路的腳本執行時間不同，就可以做到無數種組合效果，目前代碼中每個IO口設置了6個腳本，如果大家選用的芯片F(xiàn)LASH比較大的話，可以多設一些腳本，是非常適合大家DIY制作螢火蟲瓶。

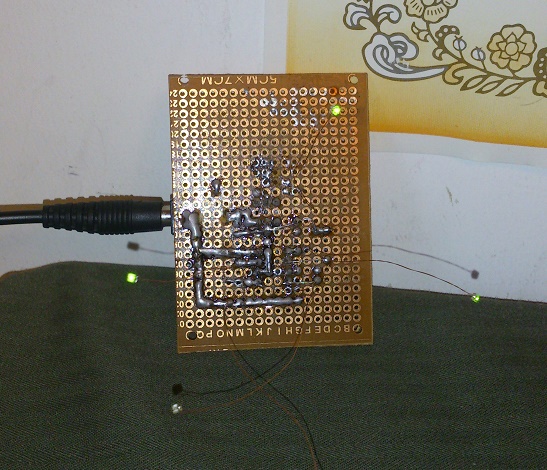

簡單的用手頭上的sct15f104e做了一個6路的螢火蟲。
試驗的時候不小心燒掉一個LED，所以實際只有5只了。
具體效果可以看下面的視頻。

視頻

firefly.zip (2.23 KB, 下載次數: 30819)

ID:62033 · 發表于 2014-6-3 12:20

自己坐沙發吧

ID:62033 · 發表于 2014-6-6 12:38

程序不是可以直接下載附件嗎？
電路圖我連自己都沒畫。邊做邊想，就這么做出來了。
