stc51f104w制作的七彩燈

ID:58502 · 發表于 2014-8-13 22:01

前天看了nniipf的帖子才知道原來stc也有8腳的單片機，之前買了2塊pic的由于要編程器所以被丟一邊了，看到STC也有于是從淘寶買了幾片回來研究。申通也夠給力，今天早上收到貨了，于是弄了個最小系統，說是最小系統其實也就是在電源端接2個電容而已。

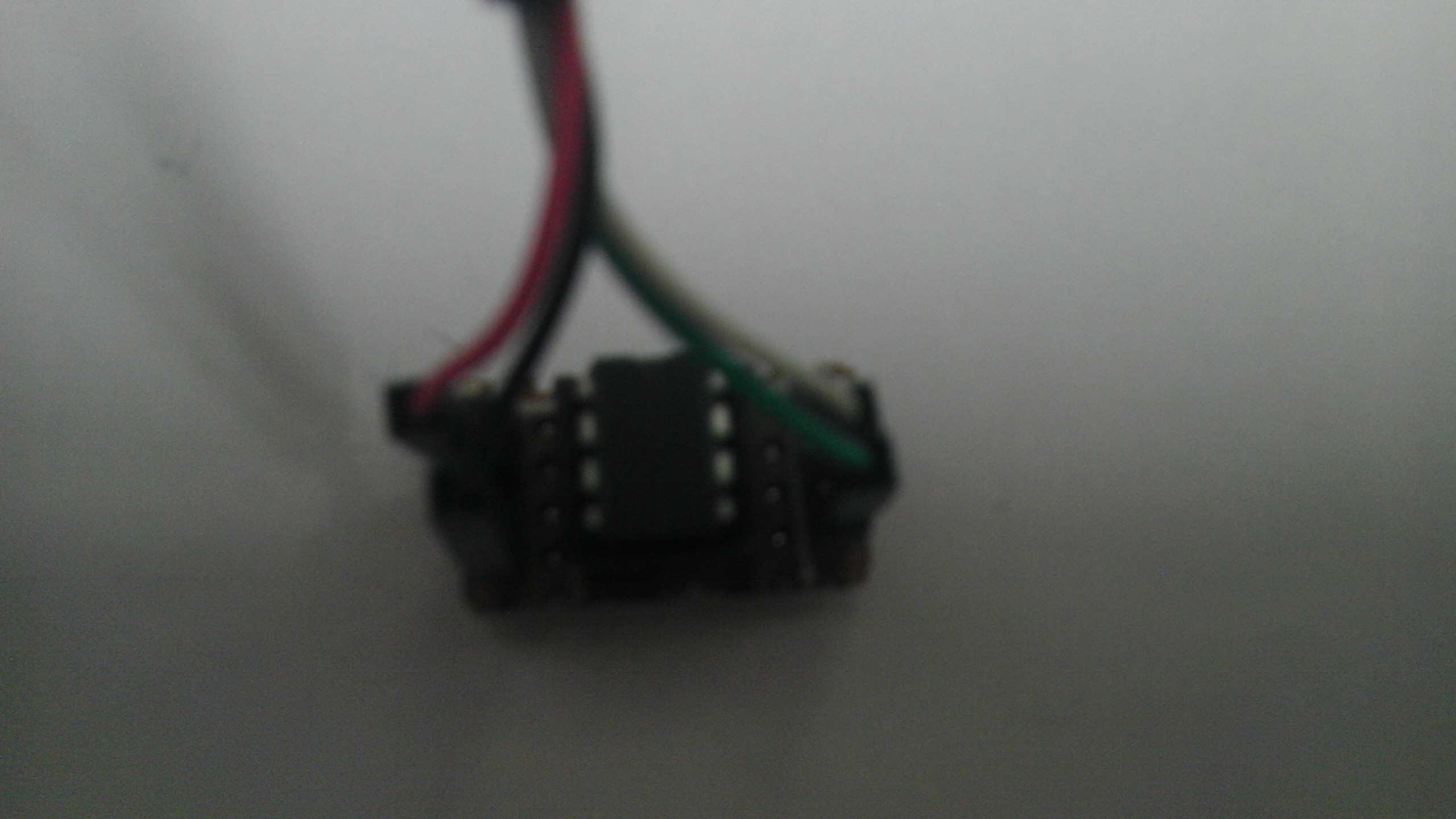

上面的事DIP封裝的，下面是SOP封裝的，上面左邊的是下載用的，右邊呢就是今天的主角七彩燈。STC下載很方便的，直接用串口就可以了，看圖2.
好了，接下來先用STC-ISP檢測MCP選項
正在檢測目標單片機 ...
  單片機型號: STC15F104W
  固件版本號: 7.1.4Q

當前芯片的硬件選項為:
  . 下次冷啟動后系統時鐘源為內部IRC振蕩器
  . 內部振蕩器的頻率未調節
  . 掉電喚醒定時器的頻率: 35.391KHz
  . P3.2和P3.3與下次下載無關
  . 上電復位時不增加額外的復位延時
  . 復位引腳用作普通I/O口
  . 檢測到低壓時復位
  . 低壓檢測門檻電壓 : 3.82 V
  . 低壓時可以進行EEPROM操作
  . 上電復位時,硬件不啟動內部看門狗
  . 上電自動啟動內部看門狗時的預分頻數為 : 64
  . 空閑狀態時看門狗定時器停止計數
  . 啟動看門狗后,軟件可以修改分頻數,但不能關閉看門狗
  . 下次下載用戶程序時,將用戶EEPROM區一并擦除
  . 下次下載用戶程序時,沒有相關的端口控制485
  . TXD與RXD為相互獨立的IO
  . 芯片復位后,TXD腳為弱上拉雙向口
  . 芯片復位后,P3.3輸出低電平

  單片機型號: STC15F104W
  固件版本號: 7.1.4Q

操作成功 !

看樣子下載器是沒問題了，接下來看看七彩燈電路可以用不，我先寫個程序
#include <reg52.h>
void delay(unsigned int i);  //聲明延時函數
main()
{
  unsigned char Num = 0xff;
  while (1)
  {P3  = Num;
delay(1000);    //延時函數
Num--;
}

}

/*******延時函數*************/
void delay(unsigned int i)
{
unsigned char j;
for(i; i > 0; i--)
      for(j = 255; j > 0; j--);

}

這個程序是讓單片機P3口輸出（15F104W只有P3口）11111111-00000000
而我的七彩燈只用到P3.0-P3.23個端口，所以就111-000八種狀態，實現了七彩燈的效果
七彩燈最主重要的是一個3色共陽LED.
編譯成功了，沒有錯誤接下來寫入單片機
居然寫不進去，一直停在正在檢測單片機那里，好像聽說是要在下載線上加電阻的吧，等一下去找個電阻來試試

ID:58502 · 發表于 2014-8-13 22:33

又重新插了幾次居然寫入成功了，估計是我的IC插座氧化的原因，畢竟是5，6年前的了。

正在檢測目標單片機 ...
  單片機型號: STC15F104W
  固件版本號: 7.1.4Q

當前芯片的硬件選項為:
  . 下次冷啟動后系統時鐘源為內部IRC振蕩器
  . 內部振蕩器的頻率未調節
  . 掉電喚醒定時器的頻率: 35.391KHz
  . P3.2和P3.3與下次下載無關
  . 上電復位時不增加額外的復位延時
  . 復位引腳用作普通I/O口
  . 檢測到低壓時復位
  . 低壓檢測門檻電壓 : 3.82 V
  . 低壓時可以進行EEPROM操作
  . 上電復位時,硬件不啟動內部看門狗
  . 上電自動啟動內部看門狗時的預分頻數為 : 64
  . 空閑狀態時看門狗定時器停止計數
  . 啟動看門狗后,軟件可以修改分頻數,但不能關閉看門狗
  . 下次下載用戶程序時,將用戶EEPROM區一并擦除
  . 下次下載用戶程序時,沒有相關的端口控制485
  . TXD與RXD為相互獨立的IO
  . 芯片復位后,TXD腳為弱上拉雙向口
  . 芯片復位后,P3.3輸出低電平

  單片機型號: STC15F104W
  固件版本號: 7.1.4Q

開始調節頻率 ... [0.172"]
調節后的頻率: 11.054MHz (-0.043%)

正在重新握手 ... 成功 [0.297"]
當前的波特率: 38400
正在擦除目標區域 ... 完成 ! [0.625"]
正在下載用戶代碼 ... 完成 ! [0.235"]
正在設置硬件選項 ... 完成 ! [0.062"]

更新后的硬件選項為:
  . 下次冷啟動后系統時鐘源為內部IRC振蕩器
  . 當前的振蕩器的頻率: 11.054MHz
  . P3.2和P3.3與下次下載無關
  . 上電復位時增加額外的復位延時
  . 復位引腳用作普通I/O口
  . 檢測到低壓時復位
  . 低壓檢測門檻電壓 : 3.82 V
  . 低壓時不能進行EEPROM操作
  . 上電復位時,硬件不啟動內部看門狗
  . 上電自動啟動內部看門狗時的預分頻數為 : 256
  . 空閑狀態時看門狗定時器停止計數
  . 啟動看門狗后,軟件可以修改分頻數,但不能關閉看門狗
  . 下次下載用戶程序時,不擦除用戶EEPROM區
  . 下次下載用戶程序時,沒有相關的端口控制485
  . TXD與RXD為相互獨立的IO
  . 芯片復位后,TXD腳為弱上拉雙向口
  . 芯片復位后,P3.3輸出高電平

  . 芯片出廠序列號 : 0C0000160813FC
  單片機型號: STC15F104W
  固件版本號: 7.1.4Q

  . 用戶設定頻率: 11.059MHz
  . 調節后的頻率: 11.054MHz
  . 頻率調節誤差: -0.043%

操作成功 !

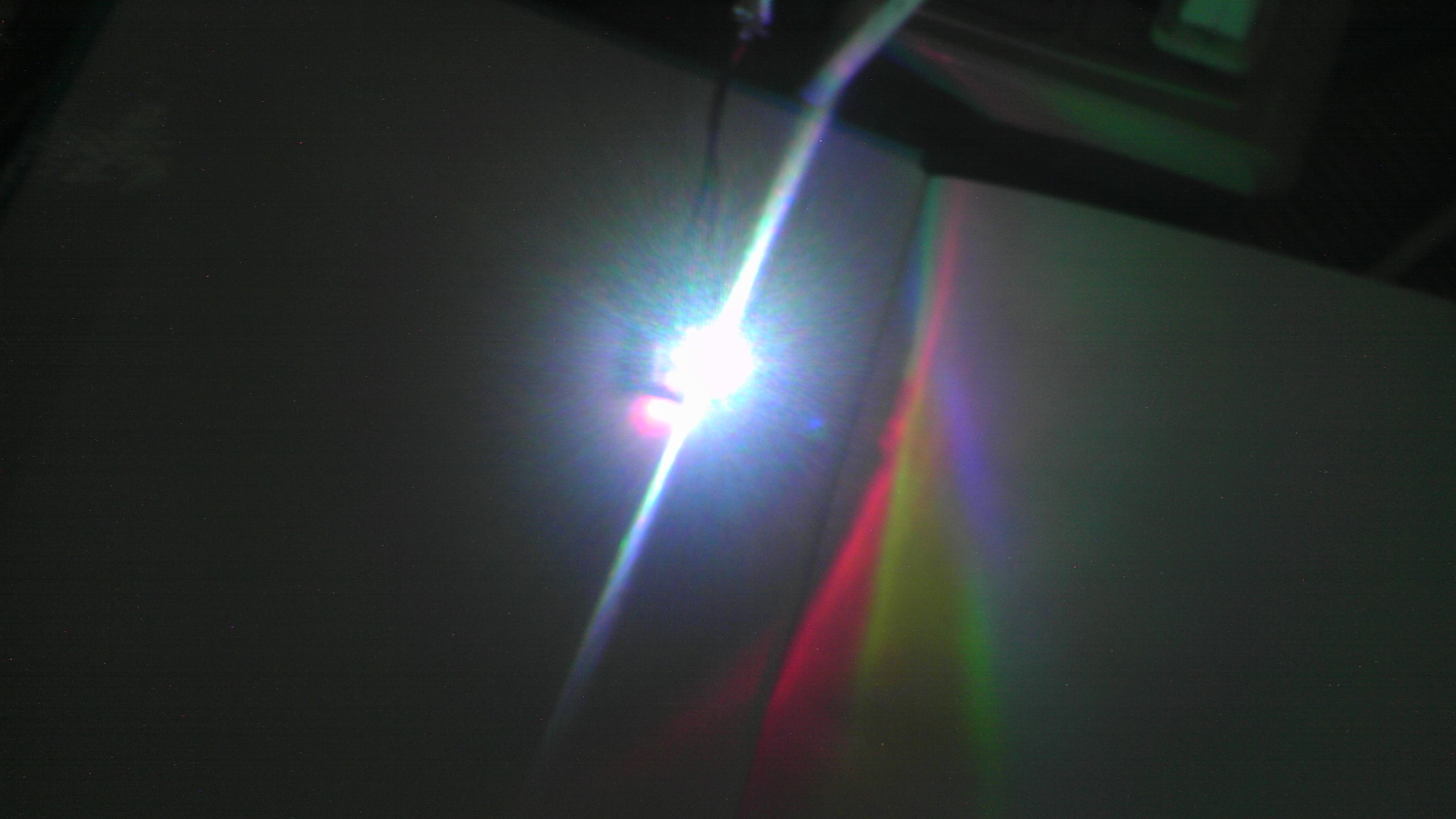

好了接下來你插上七彩燈板試一下。測試成功，其實有時候我們做些小制作的時候，特別是初學者（其實就是指我自己）沒必要用太大的太復雜的電路，或者用開發板，用這些15f104之類的簡單電路更容易成功，這樣才越來越有興趣去繼續學習，

ID:1 · 發表于 2014-8-13 23:23

很好的制作謝謝分享

ID:51088 · 發表于 2014-8-13 23:25

太牛逼了，問一下這個燈有幾個引腳？為什么可以發出七彩色呢？

ID:58502 · 發表于 2014-8-13 23:38

jiege 發表于 2014-8-13 23:25
太牛逼了，問一下這個燈有幾個引腳？為什么可以發出七彩色呢？

這燈有4個引腳，一個共陽極，一個綠燈，一個藍燈，一個紅燈。分別接在P3.0，P3.1，P3.2，通過P3.0-P3.2輸出000-111實現分別點亮一個燈（紅，綠，藍），同時點亮兩個燈（紅綠，紅藍，綠藍）。同時點亮三個燈（紅綠藍），同時熄滅等八種狀態。如果通過pwm改變3燈的亮度的話理論上是有無數種顏色的，要知道彩電就是通過這三基色來顯示各種各樣的顏色的

ID:65053 · 發表于 2014-8-14 11:36

很好很詳細

ID:58502 · 發表于 2014-8-14 22:16

昨天受到啟發，想吧程序改一下，想把七彩改為多彩，今天在51hei網站發現有個類似的
原網址http://www.torrancerestoration.com/mcu/3973.html，我拿來修改了下，做成了七彩燈2代

只改動了頭文件和IO口設置
#include <STC15F104E.H> //C:\Keil\C51\INC\STC目錄居然沒有STC15F104W的，所以用STC15F104E的

sbit g1=P3^0; //綠色這個改成STC15F104W的io
sbit r1=P3^1; //紅
sbit b1=P3^2; //蘭
sbit key1=P3^3;

/*********************************/
unsigned char i;
unsigned char mode;
/*********************************/
void delay(unsigned int k)
{
unsigned int i,j;
for(i=0;i<k;i++){
for(j=0;j<121;j++)
{;}}
}
/*********************************/
void interint1() interrupt 2 //using **
   //外部中斷1處理
{
EA=0;

if(key1==0)
{
delay(20);
  key1=1;
if(key1==0)
{
mode++;
if(mode==4)mode=0;
}
while(key1==0);
}

key1=1;
EA=1;
}
/*********************************/
timer(unsigned char t)
{unsigned char b;
for(b=0;b<t;b++)
{; }
}

/*********************************/
ledout(unsigned char g,r,b)
{unsigned char a;
  for(a=0;a<10;a++)
{if(g!=0)
{g1=1;timer(g);g1=0;}
  if(r!=0)
{r1=1;timer(r);r1=0;}
  if(b!=0)
{b1=1;timer(b);b1=0;}
  }
}
/*********************************/

/*********************************/
main()
{

unsigned char g,r,b;
r1=0;
g1=0;
b1=0;
EA=1;
EX1=1;
delay(1);
while(1)
{

if(mode==0)
{
{if(g!=0&&b==0)
{g--;r++;}
if(r!=0&&g==0)
{r--;b++;}
if(b!=0&&r==0)
{b--;g++;}
if(g+r+b!=100)
{g=100;r=0;b=0;}
ledout(g,r,b);
}
}

if(mode==1)
{
i++;
if(i==7)i=0;
switch(i)
{
case 0 : r1=1;g1=0;b1=0;delay(100); r1=0;g1=0;b1=0; delay(100); break;
case 1 : r1=0;g1=1;b1=0;delay(100);    r1=0;g1=0;b1=0; delay(100); break;
case 2 : r1=0;g1=0;b1=1;delay(100); r1=0;g1=0;b1=0;  delay(100); break;
case 3 : r1=1;g1=1;b1=0;delay(100); r1=0;g1=0;b1=0;  delay(100); break;
case 4 : r1=1;g1=0;b1=1;delay(100); r1=0;g1=0;b1=0;  delay(100); break;
case 5 : r1=0;g1=1;b1=1;delay(100); r1=0;g1=0;b1=0;  delay(100); break;
case 6 : r1=1;g1=1;b1=1;delay(100); r1=0;g1=0;b1=0;  delay(100); break;
default : break;
}
}

if(mode==2)
{
i++;
if(i==7)i=0;
switch(i)
{
case 0 : r1=1;g1=0;b1=0;delay(300); r1=0;g1=0;b1=0; delay(300); break;
case 1 : r1=0;g1=1;b1=0;delay(300);    r1=0;g1=0;b1=0; delay(300); break;
case 2 : r1=0;g1=0;b1=1;delay(300); r1=0;g1=0;b1=0;  delay(300); break;
case 3 : r1=1;g1=1;b1=0;delay(300); r1=0;g1=0;b1=0;  delay(300); break;
case 4 : r1=1;g1=0;b1=1;delay(300); r1=0;g1=0;b1=0;  delay(300); break;
case 5 : r1=0;g1=1;b1=1;delay(300); r1=0;g1=0;b1=0;  delay(300); break;
case 6 : r1=1;g1=1;b1=1;delay(300); r1=0;g1=0;b1=0;  delay(300); break;
default : break;
}
}

if(mode==3)
{
i++;
if(i==7)i=0;
switch(i)
{
case 0 : r1=1;g1=0;b1=0;delay(300); break;
case 1 : r1=0;g1=1;b1=0;delay(300); break;
case 2 : r1=0;g1=0;b1=1;delay(300); break;
case 3 : r1=1;g1=1;b1=0;delay(300); break;
case 4 : r1=1;g1=0;b1=1;delay(300); break;
case 5 : r1=0;g1=1;b1=1;delay(300); break;
case 6 : r1=1;g1=1;b1=1;delay(300); break;
default : break;
}
}

}
}

ID:51024 · 發表于 2014-8-15 00:42

好久沒有看到這么牛的制作了非常好非常詳細 值得學習

ID:2318 · 發表于 2014-8-15 12:23

太牛逼了，，樓主問一下這種燈叫什么名字到哪里有賣的呀？我也想親手制作一個

ID:58502 · 發表于 2014-8-15 23:32

本帖最后由 liaolinhui 于 2014-8-15 23:59 編輯

淘寶應該有賣,才幾毛錢一個（在淘寶搜三色LED)，15f104w要1塊多，洞洞板5X7的3毛錢（只用到一小塊，一塊5X7的起碼可以做十幾個），usb轉ttl線（下載用）10塊錢（這個最貴，不過買了以后可以經常用到，）三色LED分共陽和共陰兩種，用51單片機IO口直接驅動的話買共陽的好點，因?yàn)?1單片機低電平輸出能力要比高電平好，共陽三色LED的公共端接VCC，其他三腳通過限流電阻接IO口，建議紅色用1k，藍綠用560左右，因?yàn)槿绻齻€(gè)都用同樣的電阻紅色會太亮，其他兩個顏色就不明顯，假如錢多的話可以買大功率的LED，那樣的話這玩意就變成舞臺燈了

ID:65234 · 發表于 2014-8-21 17:57

我喜歡

ID:64246 · 發表于 2014-9-5 13:22

還行挺經典的啊

ID:65837 · 發表于 2014-10-9 16:07

樓主很行啊,不錯,在玩中學習!!!

ID:70769 · 發表于 2014-12-21 04:50

很好，正需要

ID:66287 · 發表于 2015-6-2 10:08

樓主真牛，實際上STC15f104w用途很大，我就用來代替過著名的555集成塊

ID:86203 · 發表于 2015-7-20 00:04

高手老師我遇上一個難題了我是做水下LED的也有7彩我是不會寫現在是別人寫的就是我們這個 要幾百個燈同時上電，一定要同時變�，F(xiàn)在就是遇上了不同步。當噴泉水泵一啟動 就開始亂變了叫這寫程序的改下他說只能這樣把我都?xì)鈺灹?nbsp;

ID:85435 · 發表于 2015-7-20 08:30

新手前來學習，目前想做一個光立方

ID:58502 · 發表于 2015-7-20 23:53

重慶水下LED燈發表于 2015-7-20 00:04
高手老師我遇上一個難題了我是做水下LED的也有7彩我是不會寫現在是別人寫的就是我們這個 要幾百個燈 ...

方便的話提供一下電路和程序，才能判斷怎么回事

ID:112693 · 發表于 2016-4-16 21:26

初學者，學習中.路過......

ID:139028 · 發表于 2016-9-23 16:43

liaolinhui 發表于 2014-8-14 22:16
昨天受到啟發，想吧程序改一下，想把七彩改為多彩，今天在51hei網站發現有個類似的
原網址http://www.51he ...

編譯的時候要注意什么，我怎么好多警告。

ID:140236 · 發表于 2016-9-23 17:13

初學者，學習中

ID:140245 · 發表于 2016-9-23 19:12

樓主好貼，我上次給客戶出貨了剛好還剩下幾個這個芯片，明天來照樣做個學習學習，燈就沒有三色同體的，不過有做個紅綠燈，還有燈仔，試試，謝謝樓主提供源程序。

ID:139028 · 發表于 2016-9-27 10:15

liaolinhui 發表于 2014-8-14 22:16
昨天受到啟發，想吧程序改一下，想把七彩改為多彩，今天在51hei網站發現有個類似的
原網址http://www.51he ...

我在有警告的前面加了void 就解決了。謝謝樓主的程序，學習中。。。

ID:147018 · 發表于 2017-7-28 22:09

好東西，值得學習收藏
