電臺話筒的改造！

　　一、KYODO泰和KG105話筒

    KYODO KG105車臺是上世紀80年代國內大量引進的車臺，目前二手的很多見。此電臺的一大特點是引進了BBD元件對聲音進行處理，能消除每次通話中的后沿噪音，使聽者感覺的通話過程非常平穩。本人非常喜歡這種處理，一般在家守候時都只開此機。

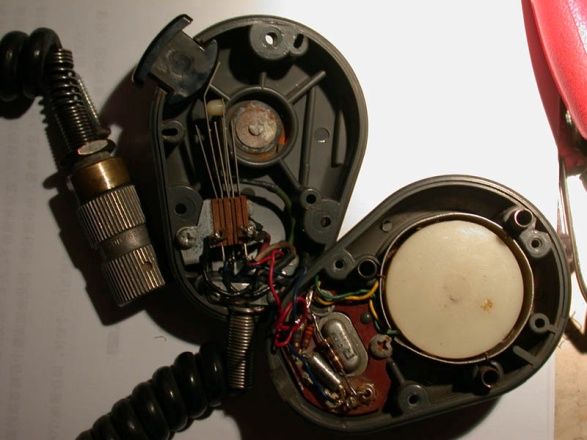

　　此機原裝話筒使用帶三極管放大的動圈話筒，不能使用直接動圈音圈輸入。其內部三極管放大電路非常簡單，仿造起來也很方便。

二、SUNAIR SCANCALL SC-10電臺話筒

　　SUNAIR SCANCALL SC-10是八十年代從美國引進的基地電臺。其特點是接收噪音非常低，輸出功率可達125W。查資料得知其MIC輸入接口使用有一個1μ電容隔直，因此其原配話筒是使用直接接的動圈受話器。

　　從網上買到一個SHUER SC-U MP20話筒頭，有著典型的軍機話筒式樣，內部受話器為電磁式。內部電路如圖。剛好可以改造成后用于SC-10機器。由于SC-10的MIC接口插座太特殊，只能暫時DIY一個5芯插頭來應急使用。

　　三、MSR8000電臺話筒

　　MSR8000也是上世紀八十年代從美國引進的軍用電臺，并由中國天津長城電子公司批量生產。目前已從部隊退役，有不少流入HAM手中。MSR8000的原配話筒是SHUER動圈話筒。其實該機MIC輸入有兩個通道：一是動圈話筒輸入(DYNAMIC MIC Input)，可以使用大多數動圈話筒;二是碳質話筒輸入(CARBON MIC Input)，可以使用老式的碳晶話筒或者廉價的駐極體話筒。

　　本人收集的MSR8000時由于沒有適合的動圈話筒相配，機器的發射功能基本是半年后才得以進行的測試。軍機MIC接口還有一個特點是通常包含一路聲音輸出。在尋找到相關資料后，將以前淘到的內部帶喇叭駐極體話筒改在其上使用，除不具備軍機的外形和體質外，其它方面配MSR8000真是天衣無縫。

　　由于駐極體需要提供一個電壓才能工作，所以改裝時就利用了MSR8000的碳質話筒輸入線路。后據BG1IWK使用后反映此話筒聲音靈敏度還相當高。如此正好解決了使用MSR8000的朋友所說其動圈話筒不好配，且靈敏度不高的問題。

　　經過相當時間后來還搞到一只SHUER 488T話筒。其外型顯然也是軍機原配，但插頭是一個比普通6.5mm三芯音頻插頭小一點的純銅插頭。拆開話筒內部發現受話器是電磁式的，因年久受腐蝕，音膜已損壞。手里正好有普通600Ω的動圈受話器，大小也正適合空位，換入其中幾乎等于原配。此話筒特點是內部含一個鍺三極管放大電路。目前改為MSR8000機器使用。

四、MOTOROLA MICOM-XF電臺話筒

　　MICOM-XF是摩托羅拉公司生產，符合美國軍頒標準的自適應電臺。其話筒接口比較特殊。與其它軍機類似其MIC輸出都包含有一路音頻輸出(第4腳)。另有保留的第5腳上還有+5V電壓存在，但實際用途不詳。

　　原本估計要想找到配對插頭是不可能了，但無意間從網上搜索到7區朋友在轉讓MOTOROLA話筒的貼子，看其中有話筒接口與此機相像。經聯系購得后正好匹配。真是“踏破鐵鞋無覓處，得來全不費功夫”。

　　插頭找到后，話筒頭解決起來就容易多了。手里有MOTOROLA HMA1049A、HMN1061A、HMN1051A、HMN1001B，都是MOTOROLA的防水手咪。內部電路幾乎完全一樣，使用駐極體話筒帶三極管放大和電源保護。打開話筒看到MOTOROLA內部做工較好，選用元件也比較精良，從此上可以看出MOTOROLA的做事風格，本人比較喜歡。此話筒正好改到MOTOROLA Micom XF機器上并且使用效果很好。

　　五、MOTOROLA MBTMN1027A話筒

　　MOTOROLA MBTMN1027A使用三線駐極體話筒有三極管放大和電源保護。此話筒的特點是在背面掛鉤處有一個微動開關與PTT鍵串聯，估計其設計功能是當話筒掛在掛鉤上時可避免誤觸發射(此時PTT鍵按下也沒有發射)。

　　MOTOROLA TMN6134B除沒有背面掛鉤處的一個微動開關外其余電路與MBTMN1027A的基本一致，包括內部結構也類似。

六、MOTOROLA HMN1056D話筒

　　MOTOROLA HMN1056D，HMN1074A是常說的小白咪和大白咪。由于暫未找到打開的方法(背面無固螺絲，是由塑料件相扣緊的)，沒有看到內部電路，猜其仍是使用駐極體話筒帶三極管放大電路，主要用于MOTOROLA的車臺使用。如：GM300，M208等。此類話筒的另一特點是內部PTT控制已由機械開關改為電子開關(用一只達林頓三極管來實現)。

　　其內部與如圖相似，只是不含LED指示電路部分。

　　七、MOTOROLA TMN6013A 動圈話筒

　　MOTOROLA TMN6013A、TMN6134A、HMN4000A是MOTOROLA的老式動圈話筒。其內部結構簡單，就是一個動圈受話器直接輸出和一個常開雙路PTT開關，兼顧控制動圈話咪的接入電路開關。

　　八、KENWOOD 動圈話筒

　　KENWOOD DYNAMIC MICROPHONE動圈話筒體積非常大，拿在手里很有分量感，但打開內部卻非常讓人失望。其內部就是一個直接接出的動圈受話器和一個小不點的微動按鈕作為PTT開關，整體的分量完全來自背面的一個園形鑄鐵。其動圈受話器未經過開關控制不管PTT狀態如何始終接入電路中。與碩大的話筒相配的六芯螺旋又細又軟極不相稱。

　　九、M/A-COM MC101616V1話筒

　　此話筒來時只有話筒頭，線已被剪�？礃�(biāo)牌為韓國制造，具有防水性能。使用動圈的受話器帶有三極管放大電路。此話筒的特點與MOTOROLA MBTMN1027A相似，具有一個掛鉤檢測回路，當話筒被掛在掛鉤上時有一路三極管控制輸出，可以做到防誤觸發功能。

　　此話筒設計理念不錯，使用材料也比較講究，甚至連外殼的固定螺絲都是選用不銹鋼造的(前面MOTOROLA的防水話筒其內部選料雖說不差但外殼螺絲都還是生銹了)，猜想其性能也不會太差。

十、帶雙音頻鍵盤的話筒

　　此類話筒內部通常含有一塊雙音頻生成集成塊(UM95087)，除了能從MIC口輸入話音信號外，還可由此電路產生雙音頻信號，以實現數字的輸入。通常能實現“0～9，*，#”這12個字的輸入。此類話筒各廠家都有，但對于除數字鍵外的其它特殊功能來說各廠家之間的產品不具有通用性，只能各自適用。

　　十一、國產會議話筒CD1-2的改造

　　CD1-2是北京第一無線電器材廠(北京797廠)生產的會議用臺式話筒。當年此話筒多見于鄉村廣播站，如果大家仔細觀看描述過去的老電影、電視劇都能見其身影。通常使用中還在其頭部包上一塊紅緞綢更顯風采。此話筒通過一個內置變壓器來輸出兩種阻抗：600Ω和20kΩ，便于匹配聲音輸入。筆者手里還有一個CD3-11話筒外，形基本一樣(參數不詳)，只是更顯小巧些。

　　改裝使用KG105的電路，實際使用中感覺其靈敏度還是不夠高�？赡茉僭黾右患�(jí)三極管放大會好些，等待以后實驗。

　　十二、MOTOROLA TMN1008C臺式話筒

　　在網上只搜索到TMN1005B臺式話筒電路。通過實際比較其電路基本一致。該話筒使用三線駐極體咪頭，二級三極管放大，除發射按鍵外還增設監聽按鍵，但監聽鍵的具體使用方法不詳(估計應該配合具體機器應用)。開始本人并不喜歡其個性的外形，但在實際改造過程中，利用KG105的七芯插頭并只使用發射鍵功能，接在KG105上使用時效果奇好，令人刮目相看。

總結

　　從以上的多款話筒電路分析，不難看出目前無線電臺的話筒電路主要有四類：

　　一是動圈(或動磁)受話器直接輸出。這類話筒不含放大電路，不需要發射機提供電源，可以通過變壓器或隔直電容來接入電臺。好處是電路簡單，輸出阻抗低，可靠性高，使用壽命長，但在有些場合感覺話音靈敏度不夠。此類話筒以MOTOROLA和KENWOOD的動圈話筒為代表。

　　二是帶三極管放大的動圈話筒。其內部包含一級三極管放大電路，因此其應用中MIC輸入極需要提供一個5V～10V左右的電壓供三極管使用。好處是話音靈敏度較高，且不失動圈話筒的特長。此類話筒以KG105原裝話筒為代表。

　　三是駐極體話筒。駐極體送話器實際是一個電容咪頭內部接一級場效應管轉換輸出阻抗。所以，駐極體咪頭在使用中必須要有一個電源電壓，通常使用中還需要增加一級三極管放大電路，甚至部分產品中還有二級放大電路(如：TMN1008C臺式話筒)。此類話筒靈敏度可以做的非常好，但其可靠性較差，壽命較短。此類話筒以MOTOROLA的產品為典型代表。

　　四是帶數字鍵的多功能話筒。這類話筒缺乏通用性，要實現特殊功能只能找原配，仿制較困難。但如果只要求實現話音和PTT功能還是超不出前面提到的三種格式套路。

　　目前電臺話筒的改造基本超不出這四種模式。因此，大家也就不要為電臺話筒不好找而為難了。只要不在乎外形和原裝與否，以及特殊功能等，都可以稍微分析一下電臺的MIC接口，可以很快的仿制出好用的話筒來。當然現代電臺上的多功能話筒就不易仿制了，如YAESU FT-857D的全功能數字話筒MH-59A8J，本人也只能花高價買回來才能用起。

　　最后祝大家玩機愉快!
