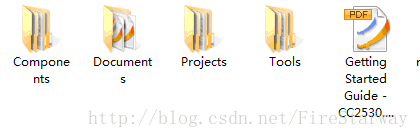

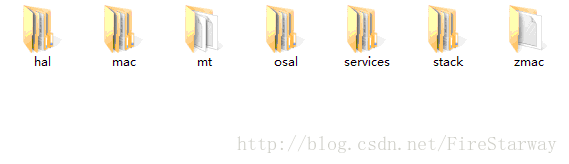

TI的Zigbee解決方案Zstack提供了一整套基于TI的CC253X系列芯片的Zigbee解決方案。從TI官方網站上下載下來的Zstack安裝文件安裝完成后是一個文件夾。很多人在剛接觸的時候很難使用這個文件夾里的東西進行Zigbee開發，這確實非常出乎TI的風格,使用過TI的CCS軟件的朋友就能感受到，CCS在引導使用方面做得相當?shù)赝晟�，而這個呢，還要自己去搞個IAR，然后面對一堆文件夾不知道該怎么用。⊙﹏⊙b汗，我覺得學習使用這個首先要明白其結構，從大局上看明白其結構，然后再著重具體細節是一種比較好的深入方式。下面首來看下Zstack文件夾中的相關內容吧。 如圖1所示，打開Zstack文件夾，里面有幾個文件夾和一個英文的引導手冊。 圖1 手冊實際沒說啥有用的，而且Zstack里面的資源文件都是基于TI自家的開發板的，其目錄里的user guider文件只有些許參考價值。重要的是幾個文件夾，Components文件夾里存放的是Zstack協議棧的各層的接口函數文件，包括hal、mac、mt、osal、stack等。各層都在獨立的文件夾中，如圖2所示 圖2 其中最值得注意的是mac和zstack這兩個文件夾，這是整個zstack的靈魂所在。打開各自的子目錄，大家可以發現，里面只提供了.h文件，即只提供了所謂的接口調用，這就是所謂的TI的不開源協議棧的方式。這兩層大家都只能夠調用，而不能查看具體的源代碼。而其他子文件夾中，有很多是開源的，比如說osal文件夾，這是TI的Zstack小型操作系統的資源文件所在，在其中我們可以看見不光提供了.h調用，甚至還提供了諸如Osal_timer.c各模塊的源文件和Osal.c主源文件，有興趣的朋友可以根據這些源代碼把OSAL移植到其他架構的單片機上去哦。這是關于Components文件夾的介紹，其中存放了Zstack工程所必需的各種源文件和調用聲明。至于不開源的部分的庫文件在哪里，后面再做介紹。 Documents文件夾中包含了TI官方提供的認為有助于進行Zstack開發的文檔，這里面的東西都相當?shù)膶?shí)在和給力，建議大家在接觸使用時，多參看其中的文檔，很多東西在這些文檔中都已經做了很詳細和深刻的介紹和使用了。其他的中文輔助資料，個人認為沒啥大用，有時候還會誤導他人，反而很久都搞不定。
Tools文件夾存放的是上位機調試工具，在Zstack中通過預編譯宏定義啟用了MT（Moniter ang Test）層之后，可以使用這里面的工具獲取Zstack工程在運行中的各種狀態參數，說白了，就是中國工程師們所慣用的串口調試打印，把一些關鍵的參數狀態通過串口打印出來，只不過這里TI給你做好了，而且是上位機都做好了，我們只需要學習如何調用即可。:)這個文件夾里的工具如何使用在后續再做具體介紹。

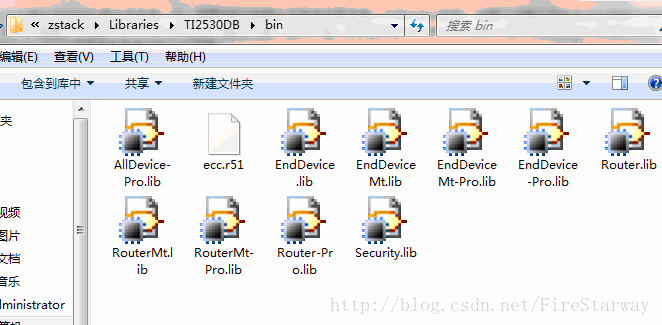

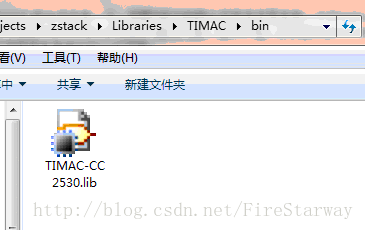

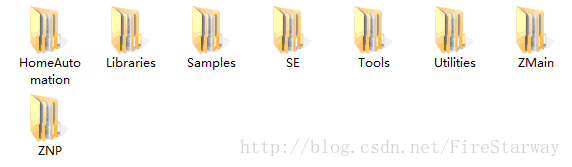

最后一個文件夾也是TI最用心良苦的地方，Projects文件夾，打開該文件夾如圖3所示： 圖3 這里面包含了很多歌文件夾，但如果大家有仔細地查看每個文件夾，就會發現其實這些個文件夾里面，有多個其中的內容是相近的。大體上這些文件夾分為三類，第一類也是使用Zstack協議棧所必須的文件Zmain.c文件,該文件存放于Zmain文件夾中，并根據Zigbee解決方案又分為兩類，如圖4所示：TI2530DB和TI2530ZNP。 圖4 首先要明確的是一點，Zmain.c文件在每個Zstack工程中僅且有一個，而圖5所示的兩個文件夾中各自有一個Zmain.c文件，說明了這兩個文件夾對應兩種不同的解決方案所采用不同的Zmain.c文件。TI2530DB 表示的是基于TI 2530芯片為核心的Zigbee解決方案，而ZNP呢，ZNP即Zigbee and Processor,即CC2530+MCU的解決方案，這也是TI所提供的兩種不同的解決方案，具體的在Documents文件夾中有相關的介紹文檔。 第二類文件即庫文件，上面在介紹Components文件夾中就說了，TI 的MAC和Zstack是不開源的，在Compoents文件夾中僅提供了.h文件供調用，而庫文件.lib就在這里，Libraries文件夾中，大家打開該文件夾可以發現TIMAC和Zstack的庫文件，如圖5、6所示： 圖5 圖6 剩下的幾個文件夾中內容就是TI提供Zstack使用的模板了。這些個文件夾中都包含了一個或多個工程，比如Samples文件夾，很多教程都喜歡以它為例，里面內容如圖7所示： 圖7 這里面很顯然包含三個不同的工程，GenericApp、SampleApp、SimpleApp，點擊其中一個GenericApp工程的文件進入，可以看見又有兩個文件夾，如圖8所示： 圖8 這兩個文件夾中，其中CC2530DB是IAR工作空間文件，包含了相應的各種工程設置，都是官方預先設置好了的，是適用于一定的應用場合的設置。而Source文件夾中一般包含三個文件，也是我們進行Zigbee開發所需要進行自行編輯的三個文件，app.h、app.c、OSAL_app,這三個文件中app.c是具體的適用于自己應用的應用進程函數所在之處，.h當然就是調用了，OSAL_app.c里面包含了三個最主要的東西，初始化系統時所需要對應用app的初始化和對應的事件處理函數，還有就是任務事件處理指針數組。這也是一般在此文件中需要修改的地方。這就是整個Zstack的結構，調用，庫，工程設置，應用源文件這幾部分。其余的幾個文件夾中，也是同樣的結構，它們都是提供了適用于各方面應用的模板工作空間和對應的源代碼。我覺得模板兩個字足以概括出TI的Zstack提供這款協議棧的方式所在。
該文是自己在學習使用Zstack過程中的一些心得體會，其中可能會有一些錯誤和不清之處，歡迎大家指出并一起討論研究。:)
|
