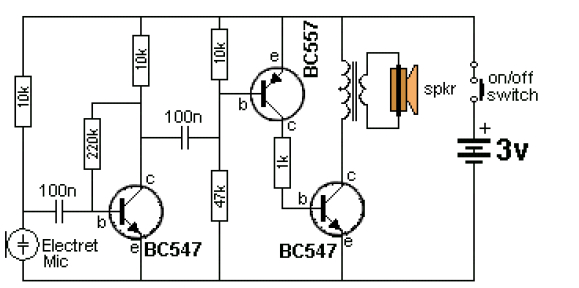

1、我覺得把麥克風看成是“電壓源”，好理解一些，原因是：那是一只電容麥克風，通過一只10K電阻連接在電源兩端，工作時麥克風兩端只有電壓變化，直流電流幾乎為0，與三極管基極之間的100n電容為信號輸入電容； 2、左邊的三極管為共發射極組態，集電極為輸出，這里的100n電容為前后級耦合電容，上邊的10K電阻是三極管的輸出電阻，流過的電流實際上就是Ie，由Ib+Ic組成，用Ic=(Vcc-Uce)/10K估算靜態工作點的參數，可以簡便一些，由于三極管工作在線性放大狀態，Uce約為0.8-1，而（Uc-Ub）/220K就是基極電流Ib；
3、左起第三根豎線上的10K與47K電阻組成了分壓電路，使上面三極管基極的電壓固定為Ub=Vcc*47K/(10K+47K)，約為2.4V，這個三極管起推動作用，集電極接的1K電阻是防止電流沖擊末級的三極管，把這級三極管的工作點抬高是為了讓末級有較大的工作動態范圍；
4、末級也是共發射極組態，集電極為輸出，輸出變壓器的作用主要是阻抗匹配，初級是三極管的負載，直流電阻不宜太大，否則三極管的動態范圍受到限制，通過一定的變比，把揚聲器上的電阻折合到三極管的集電極上來，這樣就可以在電源電壓不高（3V）的情況下，保證電路的正常工作。
由此看來，這個喊話器電路比較簡捷，而且設計也比較周密，按下電源按鈕就可以工作，松開就切斷了電源，算得上是典型的“低功耗”產品。說得不對的歡迎批評、指正
總的來說是第一級電壓放大+第二級電流放大構成一個功放電路。
10k 200k和第一個三極管通過設置一個合適的靜態工作電壓，使第一級在導通時處在工作狀態。
100n用來隔離直流；
右側的npn和pnp構成一個組合電流放大電路，通過10k，47k，和1k來設置靜態工作點。
|
|
