數字信號和模擬信號的區別

ID:77367 · 發表于 2015-4-19 02:27

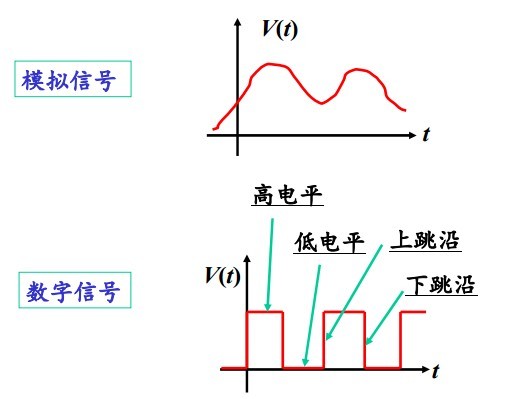

模擬信號：時間連續的信號 例：正弦波信號、鋸齒波信號等。
數字信號：時間和幅度都是離散的 例：產品數量的統計、數字表盤的讀數、數字電路信號等。

電路的特點：
      在模擬電路中，晶體管一般工作在線性放大區；在數字電路中，三極管工作在開關狀態，即工作在飽和區和截止區。

研究的內容：
      模擬電路主要研究：輸入、輸出信號間的大小、相位、失真等方面的關系。主要采用電路分析方法，動態性能用微變等效電路分析。
      數字電路主要研究：電路輸出、輸入間的邏輯關系。主要的工具是邏輯代數，電路的功能用真值表、邏輯表達式及波形圖表示。

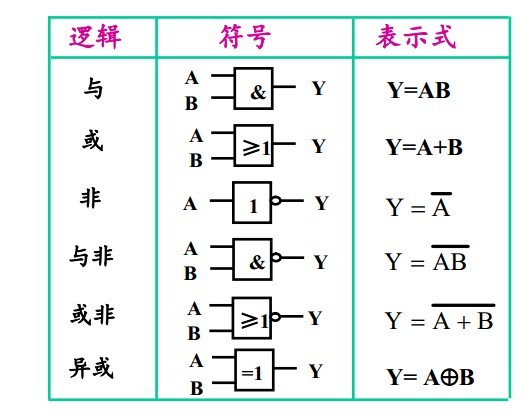

基本邏輯關系：與( and )、或(or ) 非( not )。

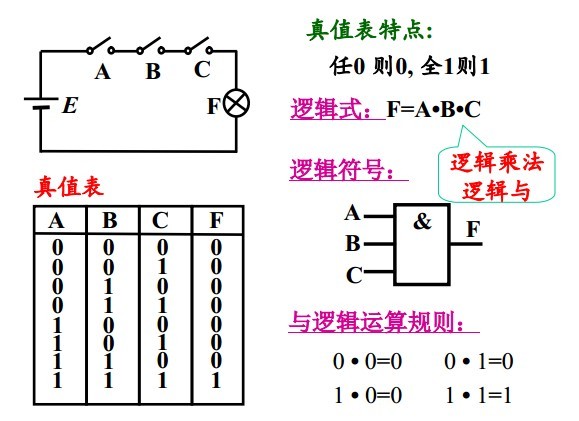

與邏輯：決定事件發生的各條件中，所有條件都具備，事件才會發生（成立）。

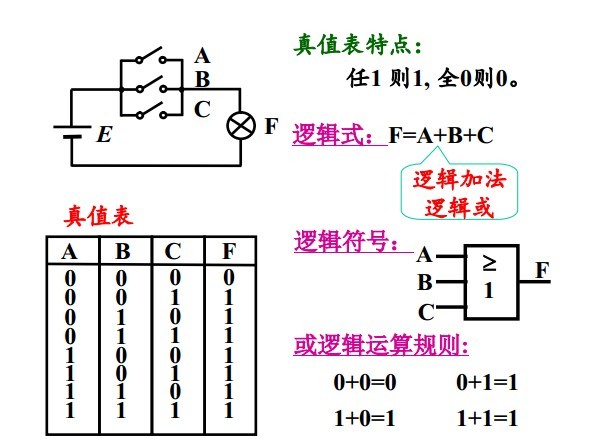

或邏輯：決定事件發生的各條件中，有一個或一個以上的條件具備，事件就會發生（成立）。

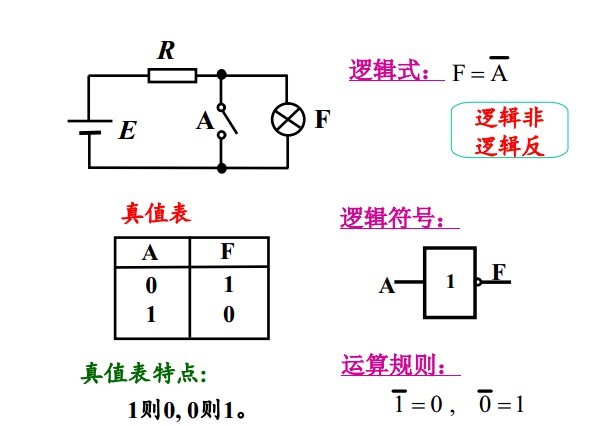

“非”邏輯：決定事件發生的條件只有一個，條件不具備時事件發生（成立），條件具備時事件不發生。
