（原創）自己設計的轉向優先的雙閃電路

ID:80436 · 發表于 2015-5-20 00:12

電路的工作原理：
1、雙閃開關K閉合后，BG2基極得電導通，BG3也飽和導通，繼電器線圈通過BG3對地構成回路導通，3、4觸點和5、6觸點閉合導通，3、4觸點的雙閃信號傳送到5、6腳上所接的轉向燈，燈泡雙閃。
2、在雙閃的情況下，轉向優先：假設扳動左轉向開關，轉向開關通過D1對電容C1充電，電容C1經過電阻R1給BG1基極供電，使得BG1導通拉低BG2基極電壓，使得BG2和BG3截止，繼電器線圈對地回路斷開，3、4觸點和5、6觸點斷開，5、6觸點和1、2觸點導通，左轉向信號通過1、5觸點傳送到左轉向燈泡，左燈泡閃亮。右轉向優先與這同理自己去分析，不再需我多說。
3、電容C1在電路中起延時的作用，避免繼電器在轉向優先時亂跳，不穩定，電容C1容量和R1配合選取，電容容量不需要很大的電容，1UF足夠了。

原理圖如下：

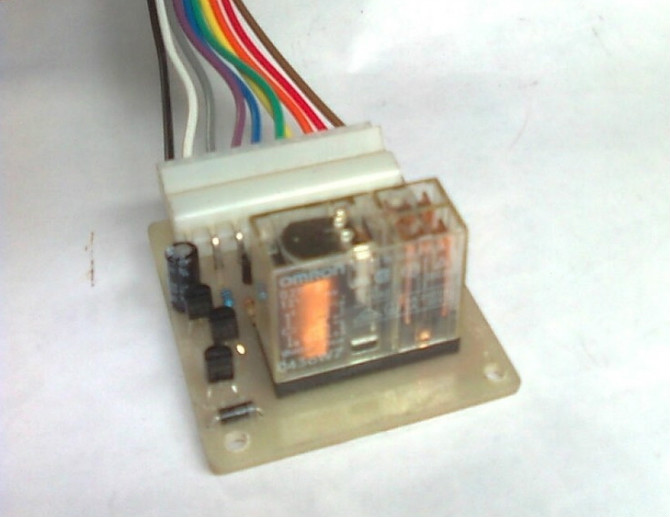

成品圖

印版圖
