液晶邏輯板維修感想

ID:80436 · 發表于 2015-5-20 21:05

幾天來一直修積壓下來的液晶屏，原先由于對這方面不了解，幾天來的摸索維修，發現所有的液晶屏的邏輯板不論屏幕大小，除了供電有差別外電路工作方式?jīng)]有多大差別，想要修好邏輯板也不是難事只要細心操作，找到相應的配件大部分還是用現在簡單設備可以修復的，設備要求：防靜電烙鐵一個，拆卸液晶屏手捻改錐一套，熱風槍（或者組合焊臺），相應的配件，從檢修的經過來看，損壞最多的部位多是DC-DC電路特別是升壓這一塊損壞居多，想要修好液晶屏的邏輯板首先要掌握屏的供電，它是由5V（或3.3V）12V的屏供電電壓經過一個簡單升壓后，產生的一個電壓。二、第二個電壓是25V(或30V)它是由DC---DC電路輸出的。三、第三個電壓是負7伏.
它也是由DC---DC電路輸出的。

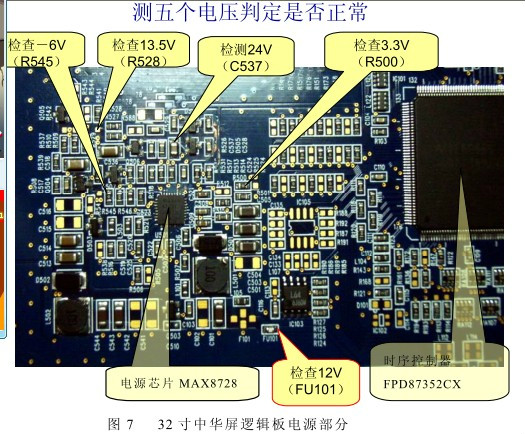

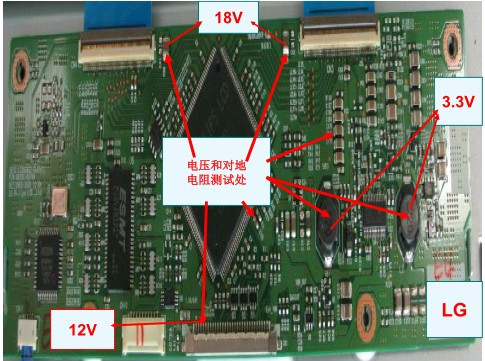

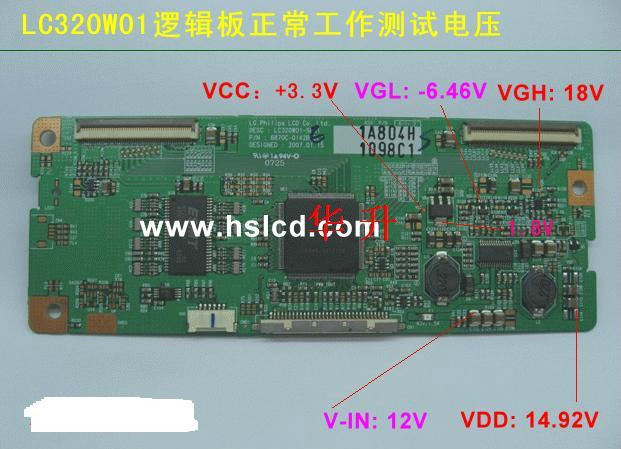

一般來說檢修屏電路，當檢測這3個電壓都正常的話，接著就要考慮主芯片是否虛焊、以及是否損壞等。還要檢查的一個重點就是屏線，看屏線有沒有裝到位、是否接觸良好？必要時清洗一下屏線。另外屏的DC變換電路，第一個要檢查的就是濾波電容，第二個就是DC--DC電路的IC壞的多。做完以上這幾步后，如果還不能排除故障，建議不要花費精力維修，直接申請邏輯板或液晶屏，或者聯系專業維修單位維修，下面是我整理的有關液晶邏輯板電路，及測試部位。
