從以前的不知道DAC是什么，到現在的自己做DAC，也算是一個提升。
剛開學時我從淘寶購買了較廉價的PCM2704成品板（這塊解碼板完全是官方的電路），但是用了一個多月后不知道怎么芯片非常燙，于是用熱風槍拆了芯片出來，看著芯片旁的電容電阻非�？拷�，我是沒這能耐用烙鐵焊上去的了，于是萌生了自己畫板做USB解碼器的想法。
PCM2704是帶16位數模轉換的的芯片，同時帶同軸輸出，不過同軸對于我來說沒什么用，我沒有同軸的解碼設備，所以只取模擬輸出部分
然后從網上搜索PCM2704的相關資料，發現資料少得很啊，做的人不多。
本人還沒學過畫PCB，所以畫PCB對于我來說還是有點壓力的。但是有想法就要行動啊，不能光說不做。所以邊畫邊請教同學，終于把PCB畫出來了。
電路圖：看官方的資料看了好久，里面全是英文，對我來說比較有壓力。
-----------------------------------華麗的分界線---------------------------------------------------- 本想測下失真的，由于我的示波器檔次太低了，測出來計算后得到4%，真是嚇死人了

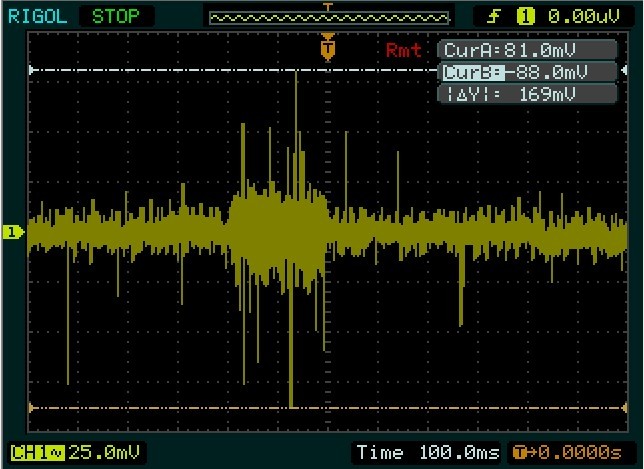

曝光紋波 不知道測試的方法對不對(別人告訴我是錯的，這應該是噪聲，最粗的才是紋波)，100ms檔位。 USB直接輸出的紋波，好恐怖啊,好恐怖啊169mv。
在NICHICON的高頻電容處的紋波，好多了49.6mv
幾點設計：
1.左右聲道電源，數字電源，模擬電源都用磁珠隔離，單獨加100U高頻電容+0.1U薄膜電容濾波。
2.電源輸入加100UH電感濾波，地加磁珠隔離
3.數字地與電源地分開，最后用0歐電阻接地
4.畫了有源晶振和無源晶振的焊盤，不喜歡有源晶振可以換上無源。
5.晶振底下的覆銅去掉了

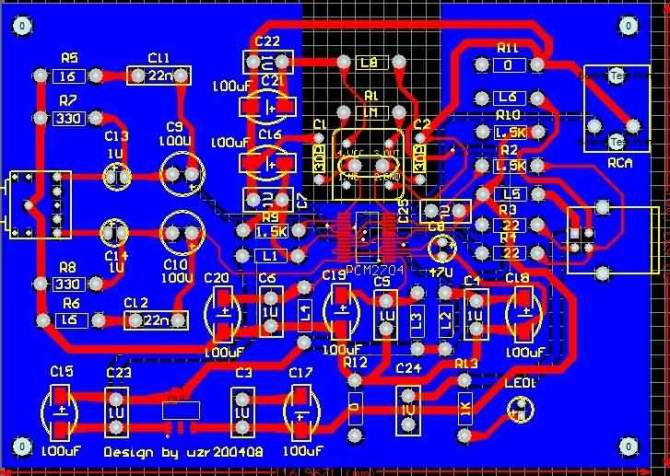

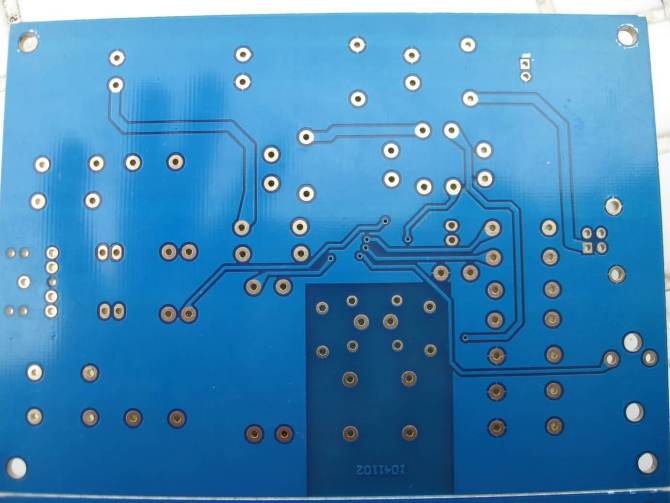

PCB圖，畫完后檢查時發現數字地線環路，好在發現得早，修改了。原理圖+PCB花了我一個星期的時間（沒課在宿舍的時候就畫

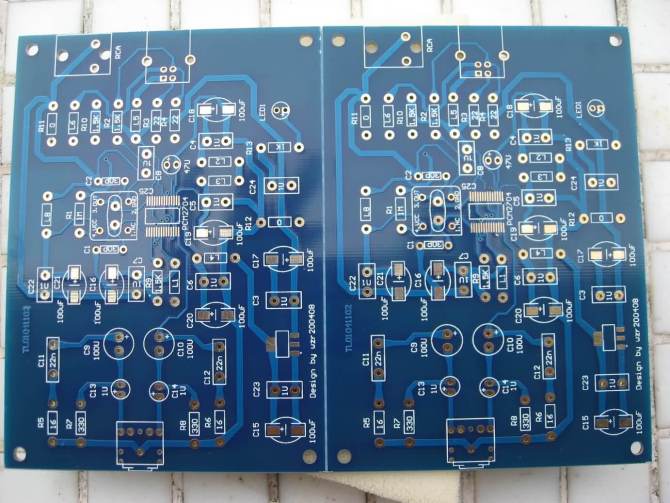

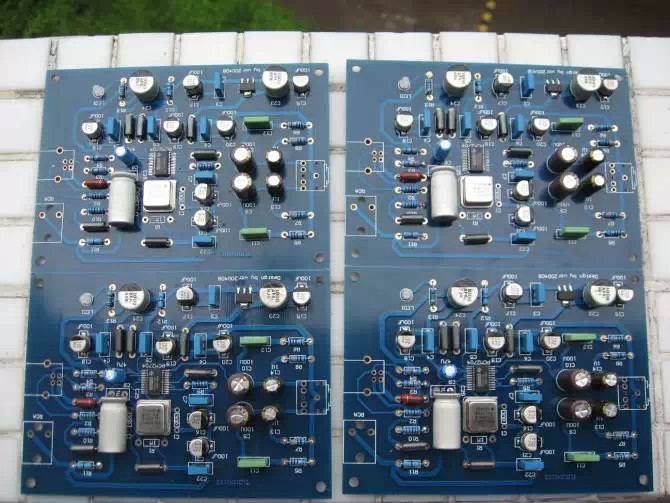

等啊等，PCB做出來要半個月，現在終于收到板子了，做了10塊，送了兩塊，板子的質量一般般

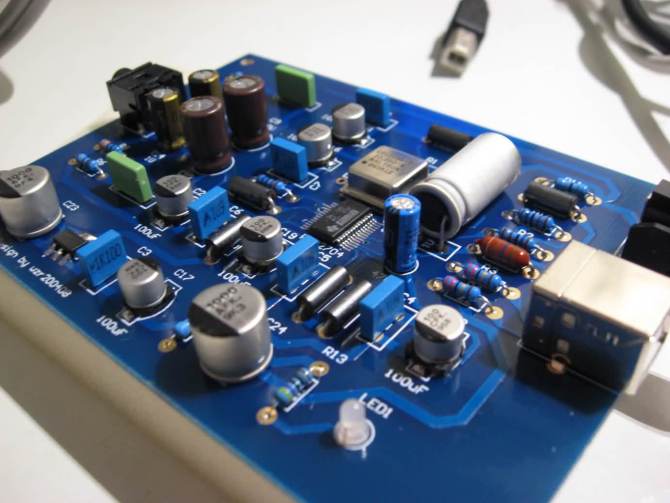

收到后就焊，焊啊焊，終于焊了一個出來，當時很擔心板子畫錯出問題，接上電腦，出聲了，喜悅啊。
一試聽，怎么聲音很沉悶，當時納悶了，然后接上耳放來聽，聲音終于好了。原來直推耳機效果很差啊。 經過一段時間后，聲音已經好很多了

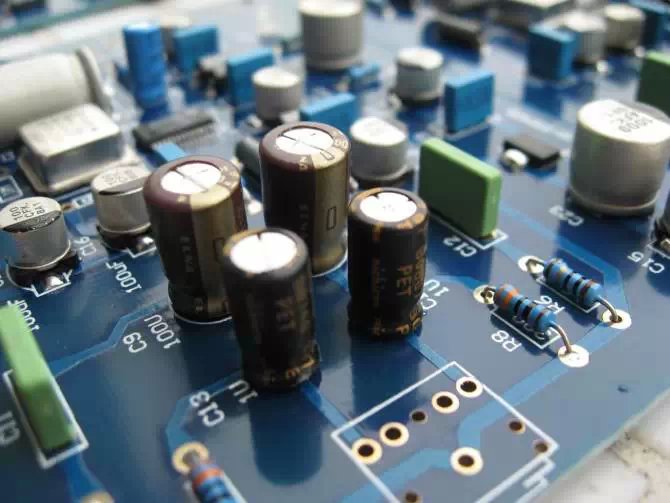

輸出沒用什么好電容，用了ELNA和NICHICON的普通電容，對音質肯定會有影響的。
退耦用西門子的0.1U,濾波用貼片的高頻電容

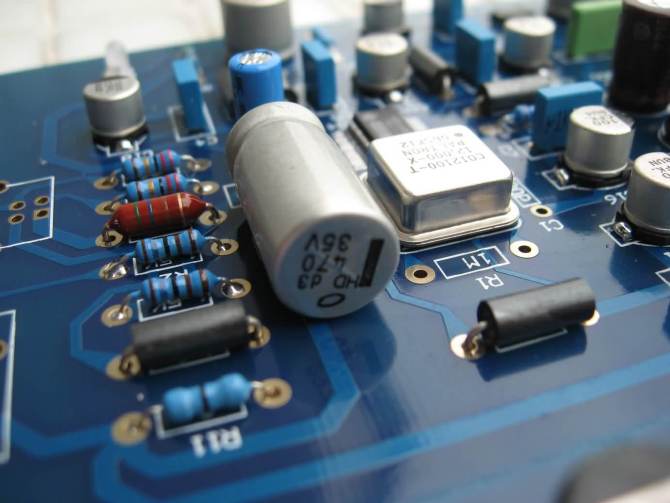

USB濾波用哦NICHICON的HD系列高頻電容，號稱藍寶石。

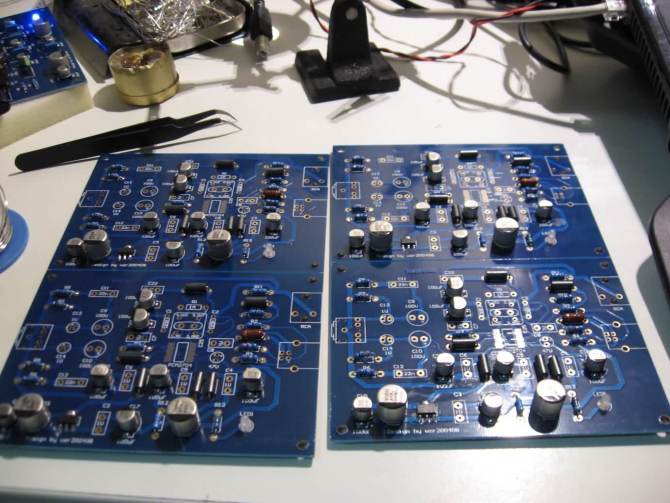

買了5套元件，焊啊焊，終于把剩下的4套焊好了
把磁珠和電感焊好

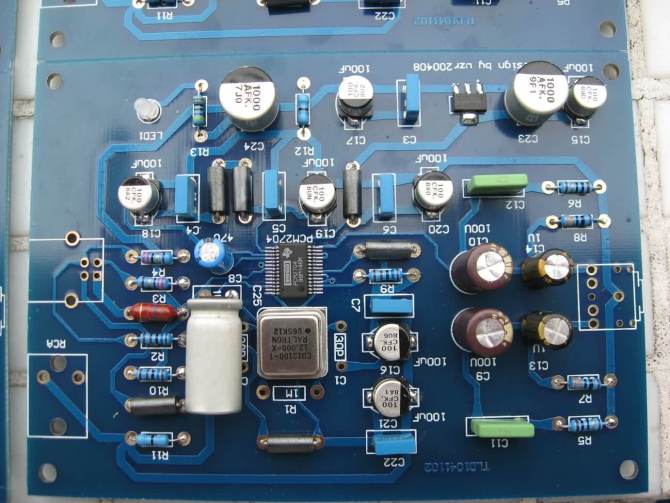

差不多了，只剩下插接件了

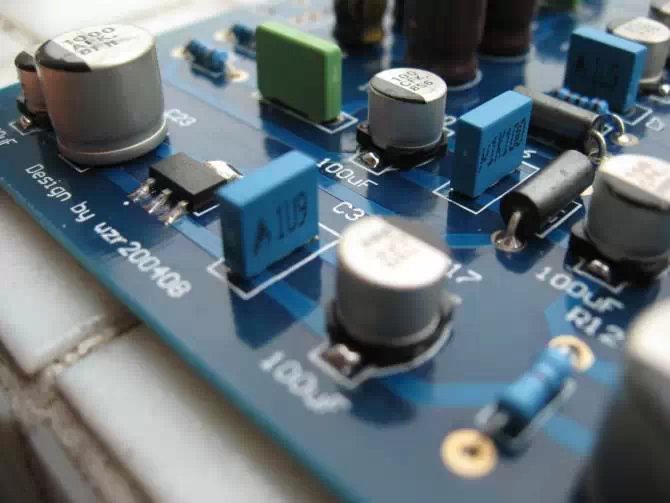

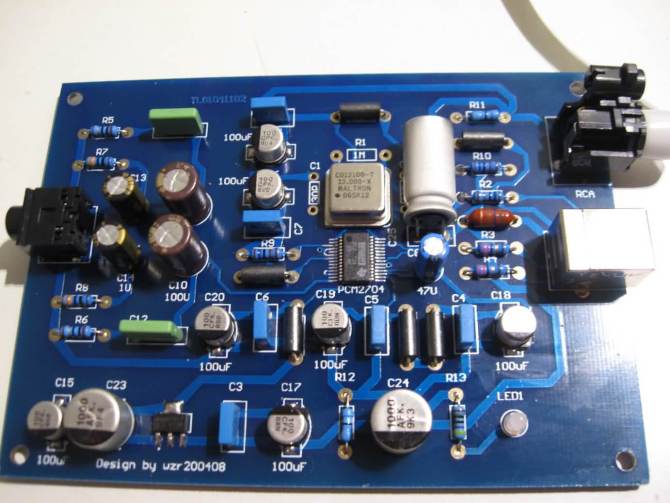

用了RALTRON的有源晶振，TDK的磁珠和電感，電阻基本都是銅腳1%精度的，只有0歐和LED限流電阻是鐵腳的，耳機座是鍍銀的
這是同軸和USB接口
說說聽感，我不想吹噓怎么怎么好，我只能說，比電腦自帶的聲卡好。但是音質還取決于輸出電容，我用的輸出電容質量一般，所以也不期待有什么好的效果。
我個人推薦加前級或耳放使用，如果前級或耳放有輸入電容，那么可以直接從解碼的輸出電容前端取出信號，這樣效果更好。
謝謝觀看
|
