讓普通的USB串口轉換器支持Arduino mini pro

ID:81203 · 發表于 2015-5-26 18:31

Arduino有很多版本，其中一種比較小巧方便的是Arduino mini pro。它和Arduino Uno不同，板上沒有自帶USB轉串口芯片，需要通過一個USB串口轉換器才能下載。而且還需要是帶DTR輸出的型號，因為Arduino IDE通過DTR來控制單片機復位，才能正常下載程序。

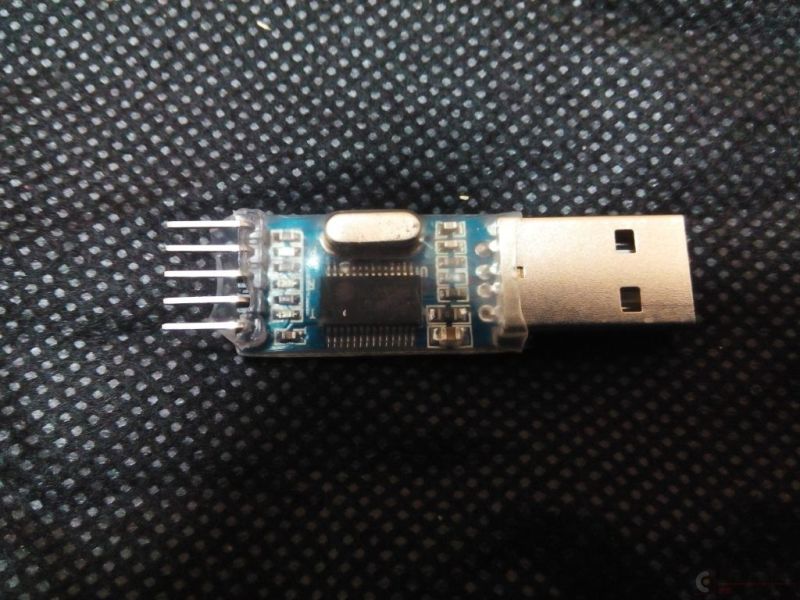

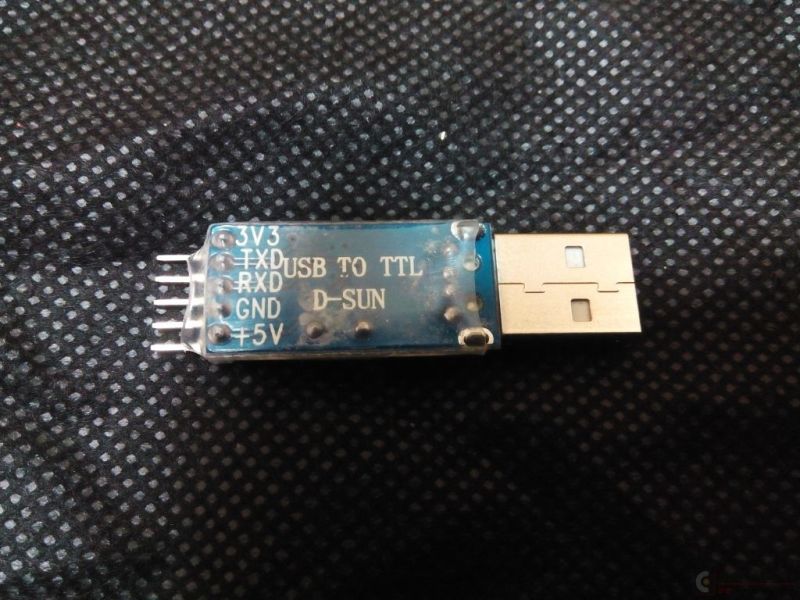

但是淘寶上買的低價USB串口轉換器（通常3-5元）大部分都不帶有DTR引腳，只有＋5V、＋3.3V、GND、TXD、RXD幾個引腳。

這類轉換器大部分使用了PL2303芯片，查數據手冊可以看到，這個芯片是有DTR信號的（第二腳），只是USB轉換器沒有引出來。

因此我們可以對這樣的USB串口轉換器稍加改造，就能支持Arduino mini pro了。

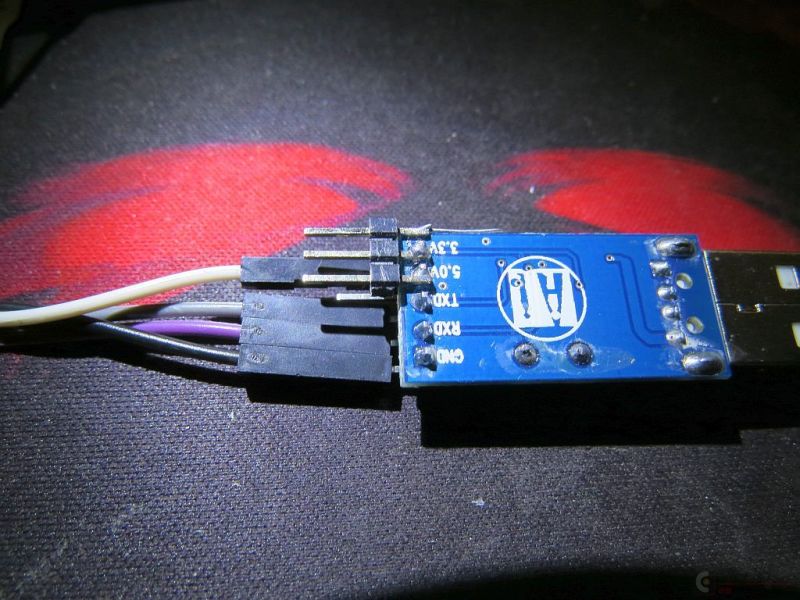

首先去掉外面的熱縮套管，然后將一個3芯的單排插針焊接到轉換器反面的5V、3.3V上，并留出一個腳，方便引出DTR信號。

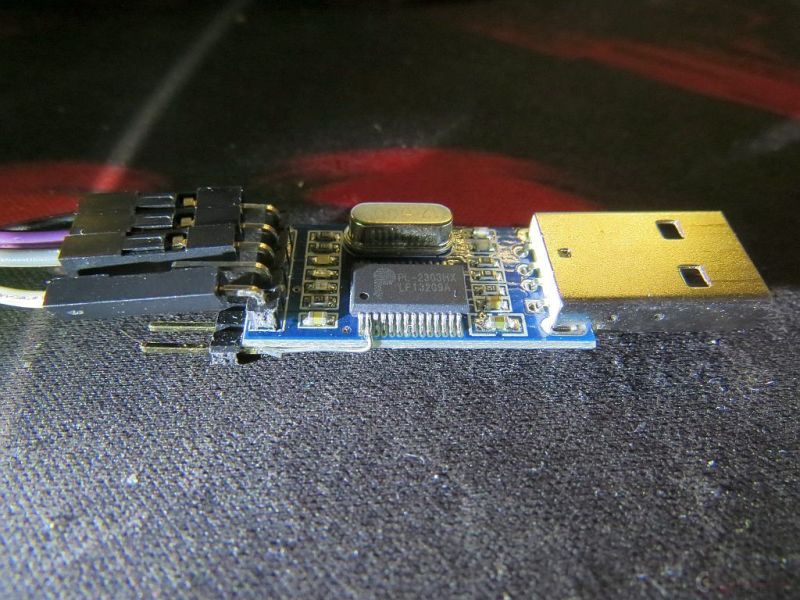

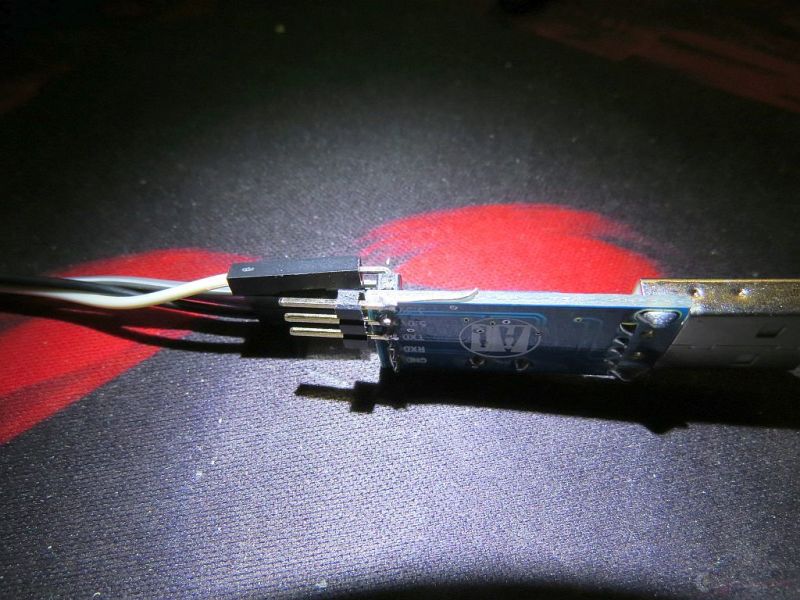

然后用一小段銅絲（可以用電阻腳、LED腳等），小心將PL2303的第二腳連接到上面的單排插針上的空腳。

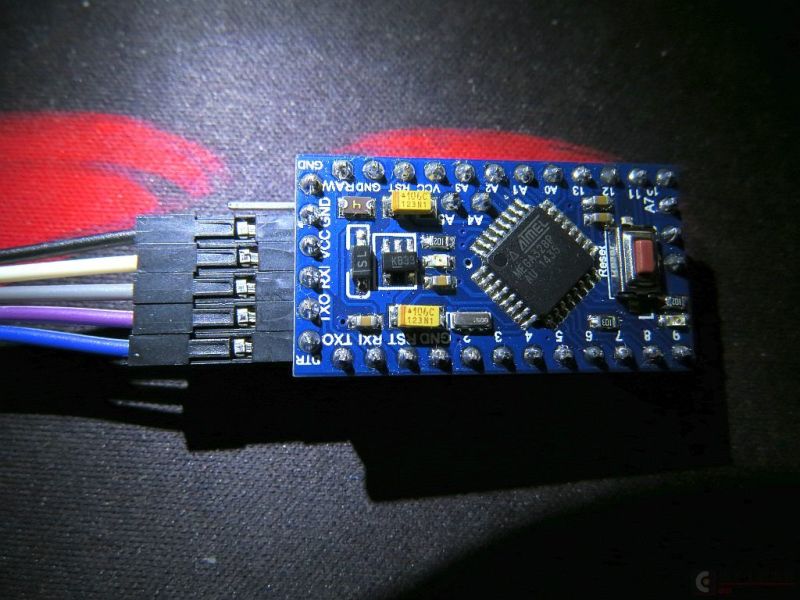

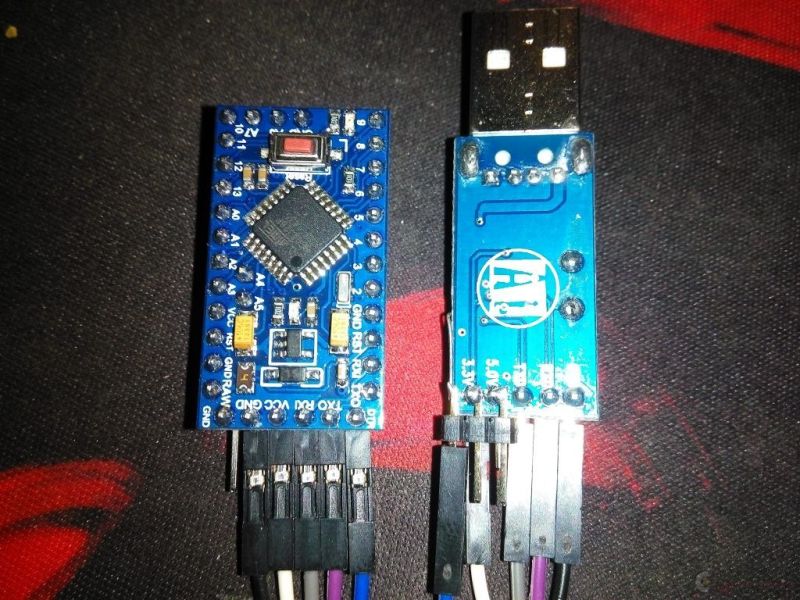

在用杜邦線將Arduino mini pro和USB串口轉換器連接起來，就可以正常下載程序了。
