PROFIBUS調試日記-細節決定成敗

ID:26188 · 發表于 2015-5-28 00:07

網絡通信問題很多用戶都碰到過，導致問題的原因很多。最近碰到的一個ProFibus通信的問題，常見卻不容易發現。我覺得很有必要給大家講講。以后項目中要引以為戒！

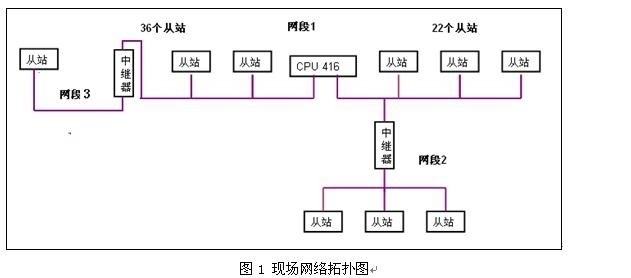

一個項目進行改造，在PROFIBUS網絡的后面增加了幾個站點，距離也非常近，符合PROFIBUS網絡長度的限制，同時也符合網絡的安裝規范，接地也良好，施工完成后，從站出現不定期的掉站情況，故事將帶您一起分析故障的原因。現場總線網絡比較復雜，劃分了好幾個網段，根據現場測試簡單畫出網絡拓?fù)鋱D，如圖1所示。

為了便于分析，圖1中的網絡只是示意圖，總共有三個網段，只有一個CPU，從站故障多發生于網段1中CPU右邊的22個從站設備中。

由于PROFIBUS通信是電壓差分信號，故障發生在哪一個網段只是結果并不能判斷故障源。先使用Amprolyzer （PROFIBUS報文測試軟件，可以在西門子網站上下載）軟件對整個網絡進行測試，發現有報文錯誤。現場調試最頭疼的就是由多個網段組成的網絡，必須單獨測量，檢查的方法也很簡單，就是排除法。首先進行網絡分拆，屏蔽網段2，再在CPU上使用終端電阻隔開CPU左邊的36個從站，這樣可以排除網段間的相互干擾。最后發現大量的錯誤報文還是由CPU右邊22個從站設備發出，這樣就確定了故障的網段。

首先檢查接地，表面看每個站點都接地良好，因為沒有考慮到接地電阻，接地線分布等原因，這些問題對于現場臨時調試是不可能的事情，所以就算接地良好。

其次查看是否符合PROFIBUS安裝規范，包括站點間距離、是否有分支等，看了半天也沒查出原因，就算是沒問題吧，因為查看每一個接頭是否虛接同樣不現實。都沒有問題，現場了解，在CPU右邊22個從站設備的網段中進行過改造，添加了新設備，有一個站點添加在原網段，后面又添加了一個中繼器用于擴展和隔離，檢查了也沒有發現問題，那么問題出現在哪里呢？

表面看不出來，只能通過示波器查看一下通信的物理信號，例如是否受到信號干擾以及PROFIBUS安裝問題等，使用示波器查看的波形圖如圖2所示，

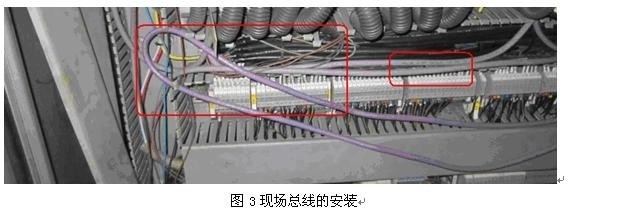

在波形上可以看到明顯的信號反射，通過時間與信號傳輸速度的關系，計算到反射的位置距離主站大于70米，而70米處正是添加新設備的位置，再去現場重新檢查，發現了一個奇怪的安裝現象，如圖3所示。

現場查看，發現網絡最后使用中繼器與新加站點隔開，由于安裝空間問題，還有一個站點在中繼器前安裝，然后再連接到中繼器，連接從站到中繼器的電纜與原電纜不匹配，一個新的，一個是舊的，電纜訂貨號居然不同，難道問題出在這里？使用終端電阻將使用新通信電纜的站點隔離，再看信號波形圖，反射信號消失了，問題找到了，使用一段多余的舊線替換新線后，錯誤報文很少出現。真是沒有想到，一小段電纜居然造成整個網絡不穩定。

如果通信電纜的特征阻抗不匹配，通信信號就會發生反射，如果通信距離較長，在末端出現反射，對通信造成的危害更大，即使電纜參數相同，但是廠商不同，特征電阻也會有偏差（手冊中標有誤差范圍為正負10%，所以最大偏差20%），如果在長距離使用非PROFIBUS協會的電纜，通信質量就更難保證，圖4的安裝不能說錯誤，但是應注意上述的問題。

如果現場確實有困難，應在兩種電纜交匯處使用中繼器隔開。
