各種功率變頻器用的制動電阻如何選型？

ID:26188 · 發表于 2015-5-28 00:48

西門子的資料有標注制動功率的，比如P5和P20的功率。

我經常是這樣跟客戶解釋的，制動電阻的功率和很多因素有關的，比如制動周期，制動轉矩，轉動慣量等等。

這像一臺荷載10T的卡車，拉1T的貨物與拉10T的貨物，速度100邁與速度60邁，10分鐘剎車一次與60分鐘剎車一次，5S完全停下來與30S完全停下來，這些情況下剎車片上產生的熱量能是一樣嗎？所有說沒有哪個型號的制動電阻適合于所有的工況。

制動電阻選擇時，其瞬時功率一般要滿足變頻器的容量。持續功率按實際需要的消耗功率來算。最小阻值不能小于規定值。可以通過串并聯的方法滿足要求。

選型樣本的88頁有標注連續功率和5% 運行/ 停止周期時間(12秒)的峰值功率。

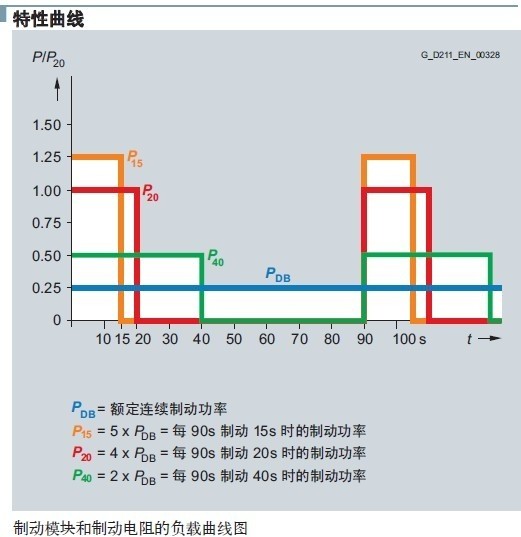

為了方便理解再貼個SINAMICS樣本上的制動單元和電阻的功率曲線

經常使用變頻器的制動功能，日子多了，自己可總結一套電阻配置的方法，可以不按推薦的配置。

第一，設置直流母線制動閾值，為620V。
第二，取80歐姆，2.5kW，兩串聯為一組支路，
第三，根據電機額定電流，乘1.2系數，除以4，取整數，為電阻支路數，作并聯即可。
每個等級都有一個電阻阻值，別小于這個值。這是限制制動單元輸出的制動電流的最大值。
