配電柜上電流表與互感器的接線圖

ID:26188 · 發表于 2015-5-28 01:38

電流互感器比率是200∕5，就是說如果一次流過200A的電流，二次就相應有5A的電流，它的“變流比”是200÷5＝40（倍）。因此該電度表的實際用電量，以電表讀數電量（當月減上月）×40即是。

配電柜上電流表與互感器的接線圖
接線圖如下：

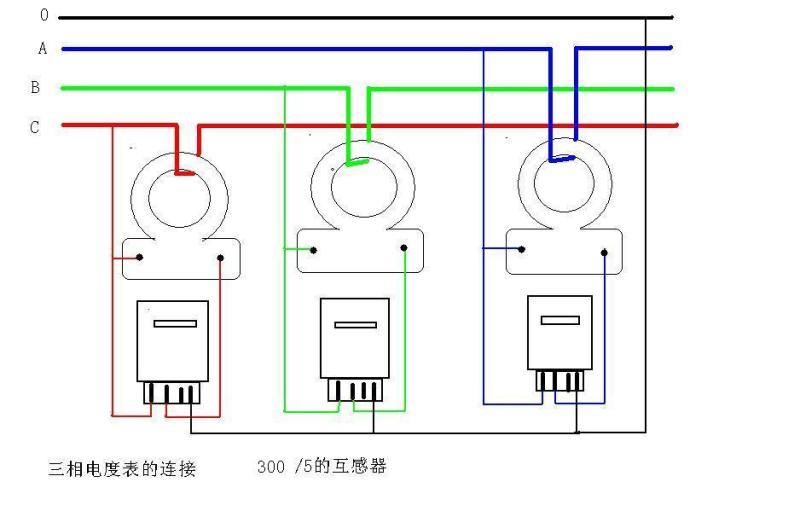

1、上圖是三個電流互感器的接線圖；

2、下圖是兩個電流互感器的接線圖。

　　根據：Ia+Ib+Ic=0
　　所以：Ia+Ic=-Ib
　　故：綠色電流表指示B相電流。

這種電路在你用的電表蓋上就有。

首先要記�。弘妷夯ジ衅魇且与娫吹�。電流互感器不需要電源。

將電流互感器上的S1和S2端子引出兩跟線，和配電柜上的電流表的兩個接線柱I1、I2分別接上。再將S2同時接地進行保護。防止開路后出現高電動勢造成觸電事故。

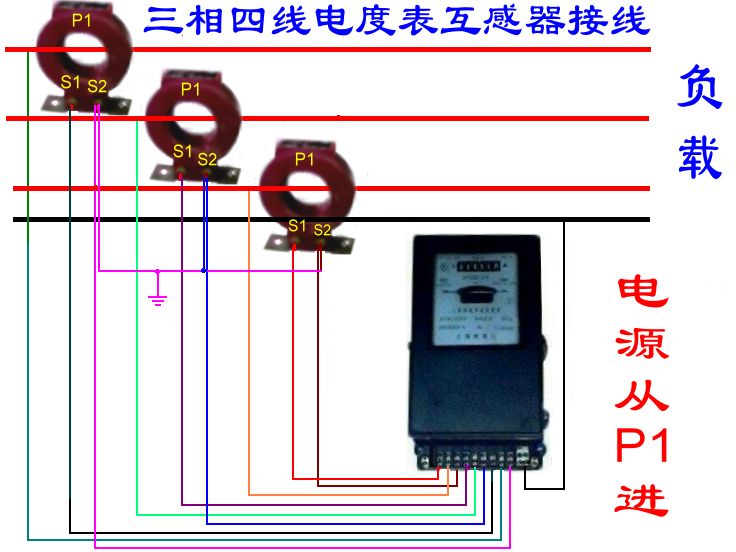

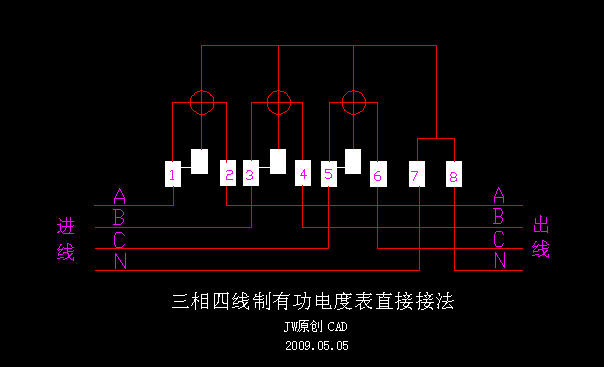

三相四線制有功電度表電流互感器接線圖

通過電流互感器接線的三相四線有功電度表，電壓線與電流線共用接線方式，在農電計量中為數不少。這種方法省去三根電壓引線，將電流互感器K1與電源L1相連，通過電流二次線，將電度表電壓樁頭與電流樁頭連片連接接入這種接法旨在減少二次接線根數。

但是，這種按法非常危險：第一，電流互感器二次回路不得接地，否則，引起短路，燒壞電度表。然而規程規定：互感器二次回路必須有一點接地。第二，因電度表的電壓、電流接線端子和互感器二次回路均帶 380／220V電壓，在帶電工作中、要時刻注意不能誤碰。第三，接到電度表的零線不能與其它任何一根搞錯或調換，否則電度表電流線卷因短路而燒壞，同時電流互感器因二次回路接入電度表電壓線卷，使回路阻抗無限增大而趨于開路狀態，這些都是很危險的。
