圖解建筑安裝精品工程細部做法

搭設拱橋穿越管道，可保護管道保溫層不受損壞，方便工作人員檢查維護

采用避雷針做設備防雷接閃器，避雷接地效果好。設備機組下安裝減振器，可減少振動及噪音

屋面風管支架制作成毛竹狀，既具有生命活力，又具有藝術效果。支架底部、風管出口均做收口處理，整體布局和諧美觀。

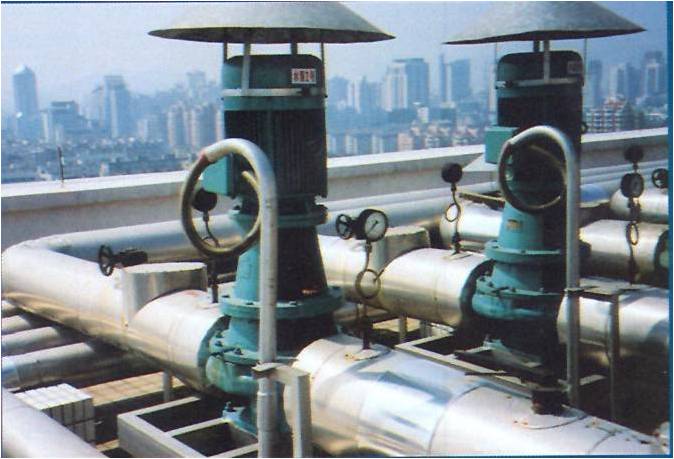

屋面水泵安裝防水設置到位：1、電機頂部設置傘形防水帽；2、電源管彎曲向下成傘柄狀。

屋面加壓水泵采用翻邊防雨罩進行保護，提高屋面設備使用壽命

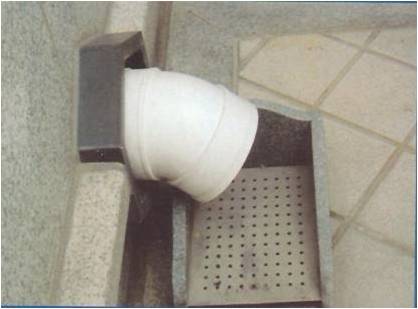

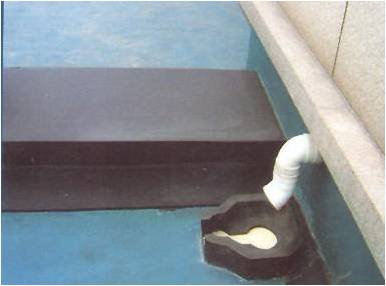

屋面雨水管下水口安裝45o彎頭，排水管下設置簸箕做擋水板

擋水板成型美觀，排水流暢

排水管出墻面，用石材拼成六角形裝飾圈。擋水簸箕內增加過水板，可防止落水的飛濺

屋面管道穿墻裝飾圈設置

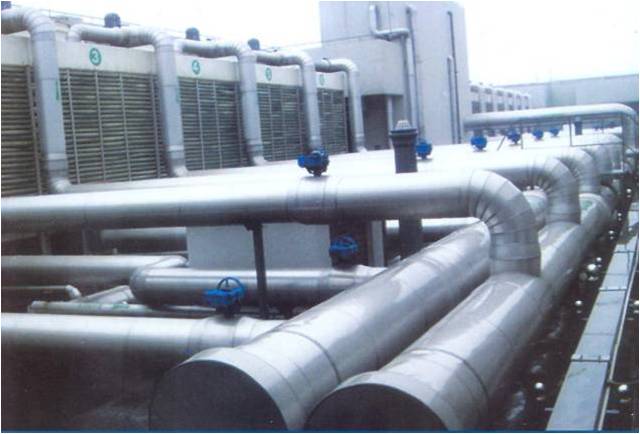

屋面冷卻塔、水管、閥門排布成行、成線、整齊、均勻。

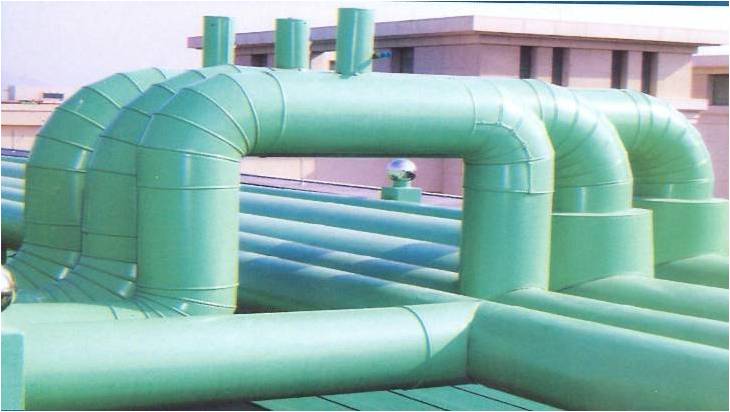

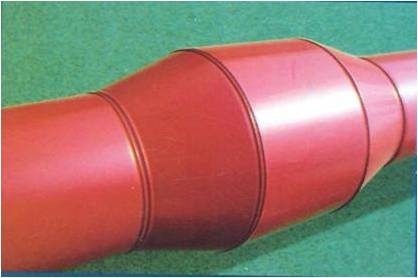

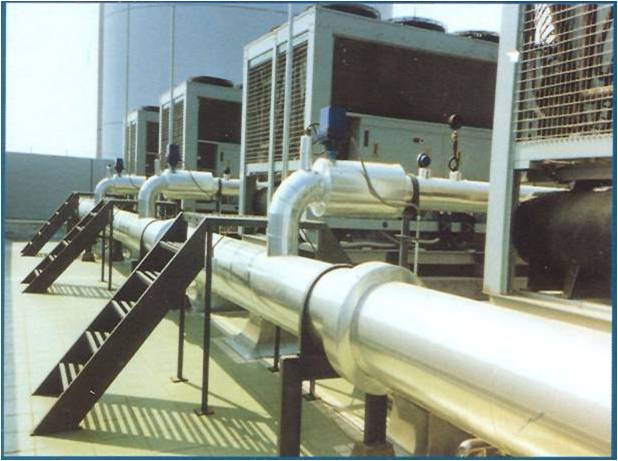

保溫管道金屬保護殼制作精美，接口搭接順?biāo)?/font>

保護殼制作工藝精湛，管道上返處設置固定支架。

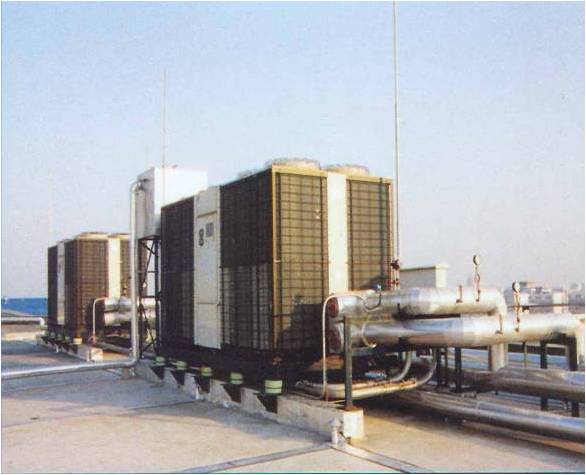

屋面空調管道布局合理、閥門高度統一

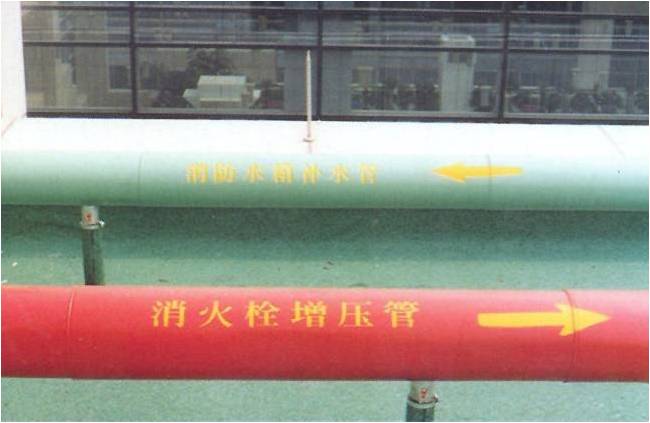

屋面管道用途、流向、色標標識齊全。

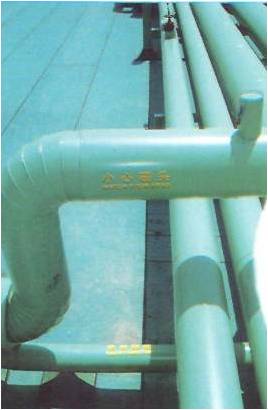

人性化提示：小心碰頭、請勿踩踏。

屋面管道支架排列整齊、渾然一體

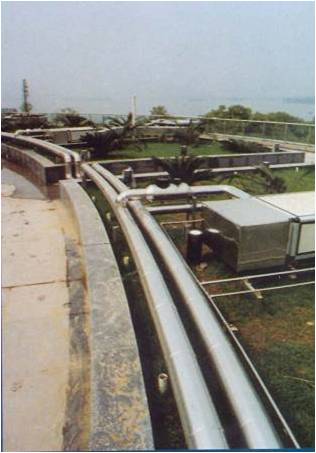

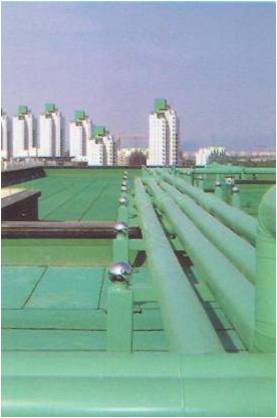

屋面管道、支架設置規范，排布整齊，與屋面渾然一體。

保護殼制作工藝精湛。

閥門及開、關方向標識明顯。

成排管道安裝直線部分互相平行，彎曲部分曲率半徑一致。

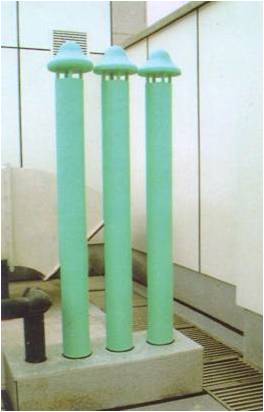

通氣管制作成羅馬柱，牢固美觀。橋架與支架排列整齊，制作工藝精細。

蘑菇型的通氣管是安裝技術與藝術的結合。

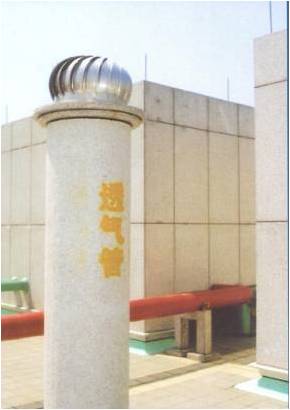

通氣管采用同墻面材質一致的大理石干掛，頂部采用自動風向轉動排風，標識明顯。

屋面透氣管制作成庭院燈形狀，美觀高雅，燈桿接地規范。

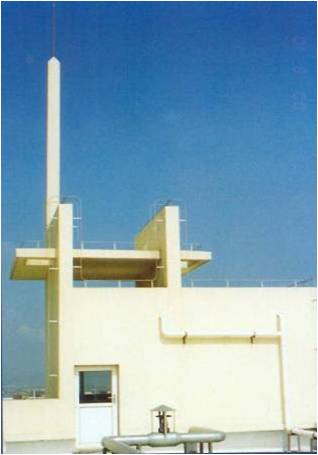

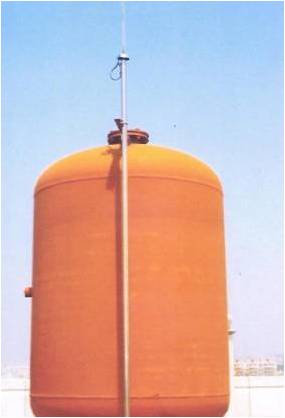

屋面氣壓罐采用不銹鋼管單獨設避雷針，與屋面避雷忘就近連接。

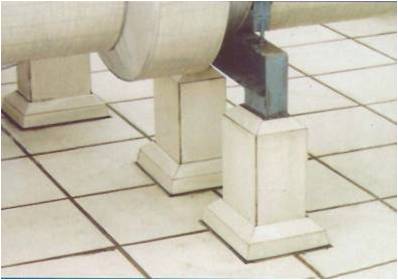

屋面管道支架采用大理石干掛外包，與屋面材質一致。管道支架與地面成一體，合理美觀。管道支架采用整塊大理石，設置獨特，富有創意。

屋面避雷帶隨建筑物形狀敷設，橫平豎直，造型美觀

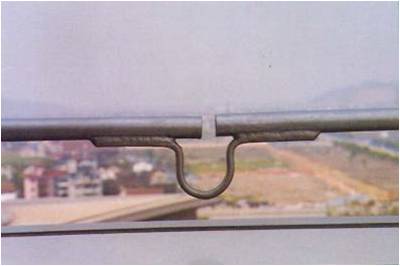

避雷帶穿伸縮縫，采用 彎過渡處理。

保溫管道安裝規范。

屋面反光照燈安裝，支座、支架、燈具渾然成一體，接地牢固可靠。

風機基礎施工質量精美，減振器、槽鋼支架安裝正確，接地良好。

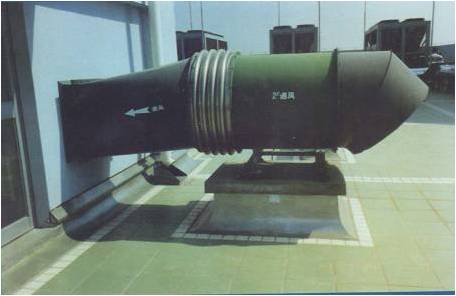

通風機進風口增加向下彎頭，可防止雨水進入侵蝕風機。采用不銹鋼軟接頭，克服了其它軟接強度、抗腐蝕性、抗老化性差的缺點。風機、風管標志齊全。

屋面引出的動力線做防水彎頭，包塑金屬軟管長度小于80cm，線管與軟管連接采用專用接頭，接地明顯可靠。

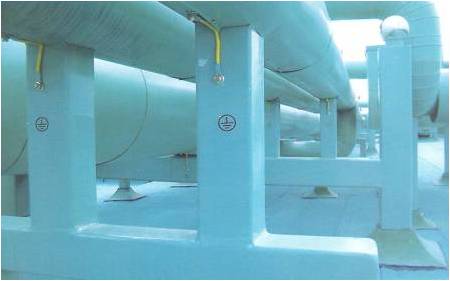

屋面保溫管道金屬保護殼和支架接地牢固可靠。

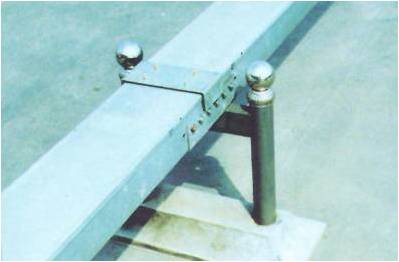

屋面電纜橋架安裝，蓋板連接處采用壓板封縫，可防止雨水進入橋架。支架底部做成門型支架，頂部用不銹鋼球做帽子，合理美觀。

屋面試驗消火栓，壓力表、緩沖管、旋塞閥裝置齊全。

其余部分內容太多，就不一一展示了，上傳壓縮包供各位學習討論，期待好評！
