500W單硅機板變壓器繞制示意圖

ID:82781 · 發表于 2015-6-13 00:30

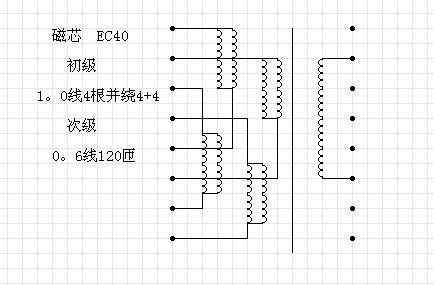

這幾天處理了一批單硅板子，可能朋友們對高頻變壓器的繞制心存恐懼，覺得很難制作。這東西一時說不清，只好臨時做了一只，時間有限，制作工藝不是很美觀，將就吧，能看懂就行了。先畫個示意圖：

下面是制作示意圖：

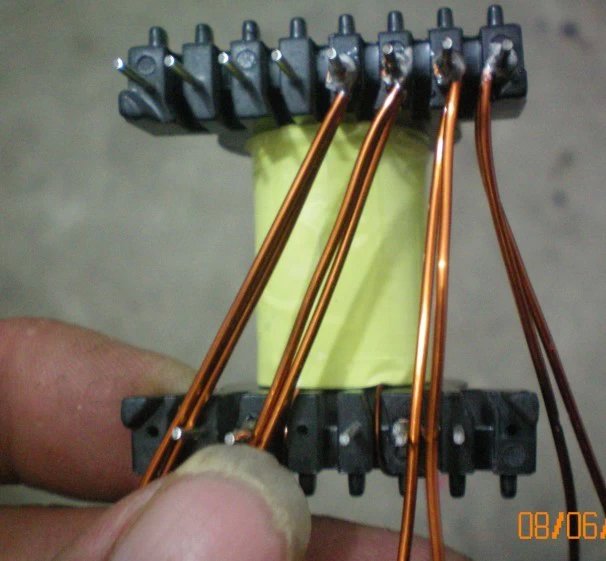

4根并繞，兩組共8根線，分別焊在變壓器1、2、3、4腳上，每腳兩根。

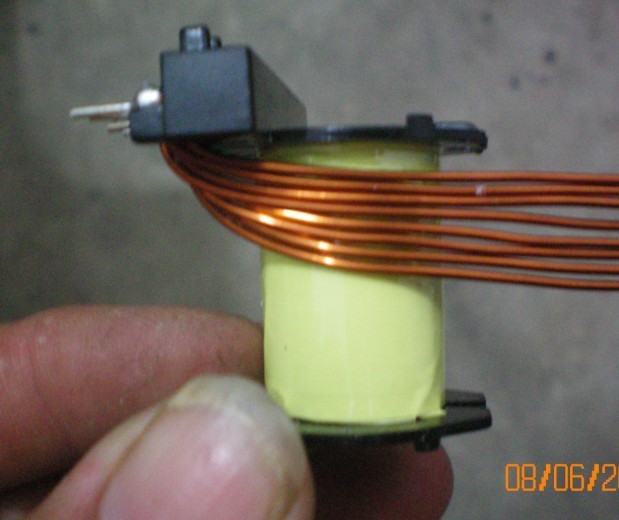

然后一起并繞

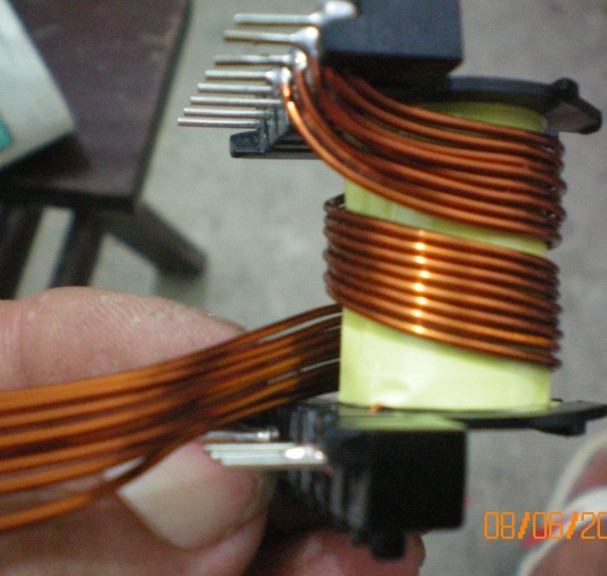

繞一層后是兩匝

用耐溫絕緣膠帶纏一層

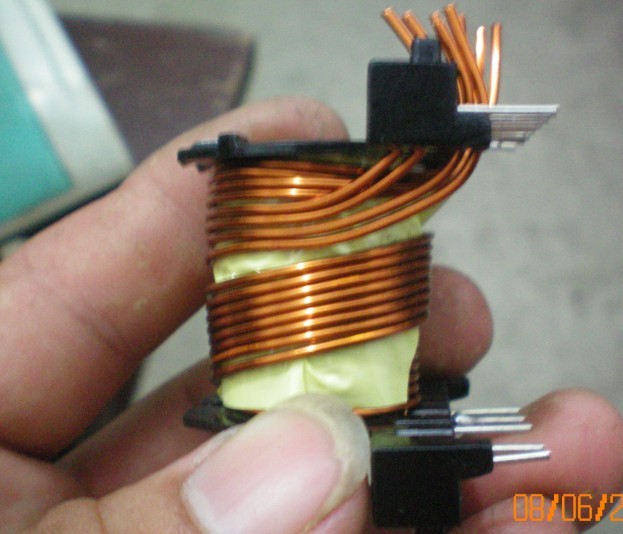

接下來繞完第二層，把線尾端留出來

焊接線尾端在變壓器的5、6、7、8腳上。

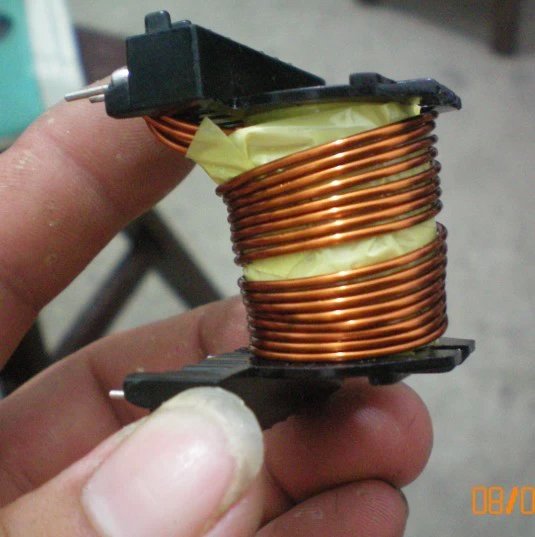

這樣看是這樣子

把該并的頭子焊在一起

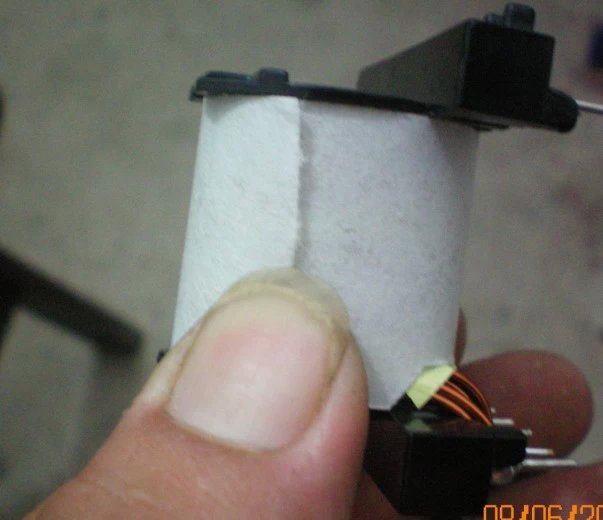

為了膠帶包出來后美觀，加一層硬質絕緣紙。

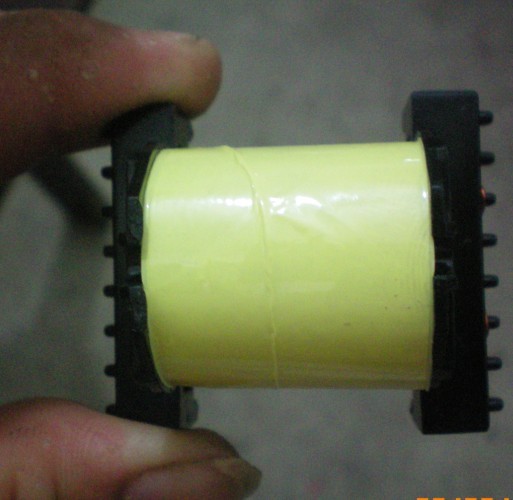

用耐溫膠帶包好，線包完成

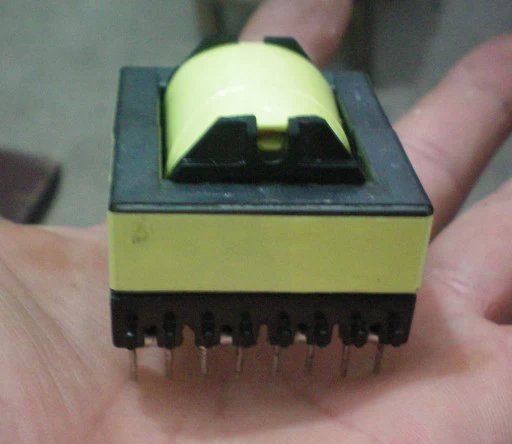

裝好的成品變壓器。

ID:60515 · 發表于 2015-8-6 19:31

請問關斷電感怎么繞？？

ID:92553 · 發表于 2015-10-19 18:09

GUOPK 發表于 2015-8-6 19:31
請問關斷電感怎么繞？？

多大的魚機，

ID:60515 · 發表于 2015-12-19 12:42

紫氣東來 發表于 2015-10-19 18:09
多大的魚機，

我是愛好者，也不清楚做出來的是只瓦。升壓是用電動車充電器拆下來的磁芯做的，如果然你的做應該怎么做？

ID:92553 · 發表于 2015-12-21 16:33

GUOPK 發表于 2015-12-19 12:42
我是愛好者，也不清楚做出來的是只瓦。升壓是用電動車充電器拆下來的磁芯做的，如果然你的做應該怎么做？

1.5的漆包線繞滿，帶磁芯。

ID:253767 · 發表于 2020-4-14 07:19

謝謝分享!!!
