修老式電視機的經歷

ID:82781 · 發表于 2015-6-13 01:35

最近家里電視壞了。舍不得扔，于是乎拿出來修理修理吧，以前總是怕里面的高壓電，現在已經到了頭上，不怕了，先來研究分析之。

1、電源電路

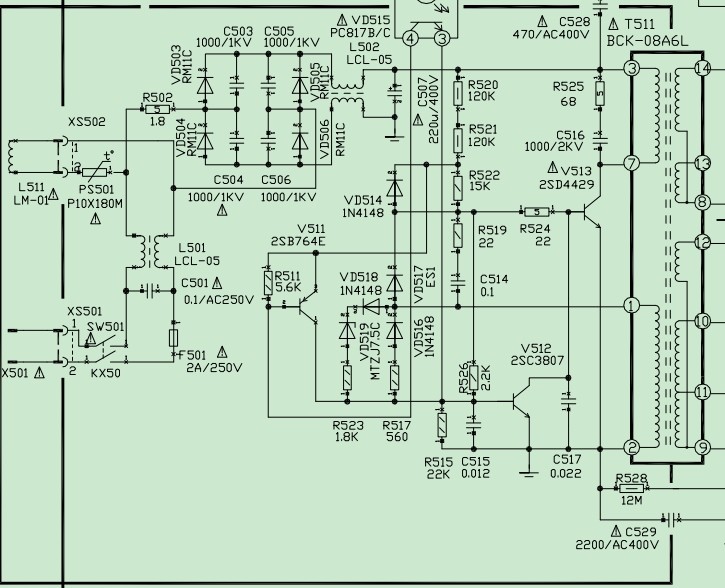

這個電路一看我操，開關電源，典型的，電源X501進來EMC后進入VD503整流之，C507濾波之，這時候得到一個300V左右的直流電加到開關變壓器的3腳主線圈。7腳出來之后進入開關管，下面的12腳和V511組成振蕩電路，V512是保護電路防止失調保護開關變壓器和開關管V513，光耦VD515是輸出取樣穩壓之功效。后面就是各路電壓的整流濾波。屁話多�？偣草敵鰩茁分绷鳎�13V 12V 110V 24V，這樣這個電視機的電源部分就完成了。測量發現電源前級無異常，后級的12V整流二極管偏熱，但是未損壞�？赡苁呛竺骐娐饭收弦鸬�。
看來電源是沒問題啊。
2、行場推動電路
行場推動是電子槍掃描的關鍵所在，能不能繪制出來一幅圖像全靠行場掃描，先看行掃描

所謂行管行管的就是中間的圓圈圈起來的帶保護二極管的三極管，V451，T451是高壓包，也就是行回掃變壓器。這個變壓器是由V451推動的，也是危險的高壓的發生地，行管是由主芯片過來的行激勵推動，行激勵來自于芯片的33腳并且9V上啦，加到V450上T450耦合變壓器兼作隔離使用，加到V451上推動行掃描的偏轉線圈這就是行掃描。他是一邊推動行掃描線圈一遍制造各種的電壓供給。其中就提供了加速柵極電壓聚焦柵極電壓和2kV高壓。這是行掃描。場掃描上圖

他們天天叫場塊的就是他，這就是場塊，他提供場偏轉線圈的場同步。同樣場同步也來自視頻信號。進入1交然后放大后從5腳輸出驅動行掃描。
綜上問題看，如果行場電路出問題那么我不可能能看到一副光柵，也就是說不可能有回掃線和光柵。要么是個點，要么是個條或者扭曲變形，和我的現象不符，因此不會是這個行場掃描的問題。
無獨有偶那么只能懷疑是視頻沒級電路了伴音電路對圖像來說是屁話，不用考慮，就是最后一級視放電路值得懷疑。因為眼色不對，不正。
3、視頻放大電路

主芯片的視頻信號分解為RGB后送入三個通道的RGB放大器方法后加入陰極蔭罩，調整電子槍的電子束強度，然后就可以出來色帶彩，重點再次，但是沒找到故障的原因，我懷疑此處問題最大。恰好這個位置是有一個顯像管座。我想不是修電視的說的那樣，顯像管壞了，而是很可能是這個顯像管座有問題�；蛘哌@部分電路有問題。還有待繼續學習研究。麻痹的修個電視也他媽的愁人。

今天喝了點小酒，正好電視又搞定了，哈哈，寫一下心得體會吧算是。以后這種毛病肯定是這里的原因。愛動手的可以自己修了，不要求人了！3-4塊錢就搞定、。

上星期分析了各部分電路之后問題鎖定在他們修電視的叫尾板的視放末級電路上，那個地方極有可能出問題�？墒菚悄抢锏膯栴}呢？
于是乎我測量了所有的視放推動一共是6只管子。全部沒問題，成對出現PNP NPN，還有燈絲也檢查了沒問題。一共就那么幾根線。但是有兩跟線我沒檢查，一根是紅色的比較粗，表明這根線要么電壓高，要么電流大。直接通到一個白盒里面去了，還有一根黃色，接到了電路板上，這兩根線干啥的呢？于是乎再次看起電路圖：

這是尾板，也就是末級視放電路，可以看到那根線是FOUS和SCREEN,聚焦和加速電子的，兩根高壓線，加速極加入電場使得電子從三個電子槍里面向熒光屏做加速或減速漂移，而聚焦機則是不讓電子束散開而和加速一起構成的電子透鏡。最后高壓陽極讓電子飛向熒光屏轟擊而發光，于是乎看看我的圖：

這個是現象，這個可以表示兩個問題一個問題是行掃描和場掃描絕對正常，高壓陽極正常，不然不會有光柵，不會有回掃的線，還有就是三個電子槍也正常，電子可以發射出來，可是我忽略了一個問題那就是中間沒有眼色，而兩邊有彩色的斑點條紋，這就表明，電子在沖向熒光屏?xí)r沒有被聚焦啊！跑到兩邊去了，問題極有可能是聚焦機出問題，于是乎檢查那根線發現他通入了一個小盒子，小盒子密閉的。于是乎又是一頓的查，結果找到了那個叫做顯像管座，并且有大量的維修實例證實此事，于是我上周六買兩個，結果因為型號不對而夭折。今天又去買了一個換上，哈哈效果立馬的顯現。比較奇葩。

電視出人了！嘎嘎。
唯一存在的問題是有淺淺的回掃線，這個我還要分析，解決它。12V的電源整流二極管發熱也要解決，總之是可以看了。老媽不用在家里拔瞎了。哈哈。
圖“

高壓帽別碰，有高壓！！

聚焦機開始工作，電子束被聚焦的結果這是。

拆掉尾板之后是這樣滴

一圈電極用酒擦擦！

罪魁禍?zhǔn)�！元兇之所在啊�？茨蔷劢箻O氧化了都。這個聚焦電壓在1K5左右如果在潮濕的環境水分子進來很容易，因為這個座并不是密封的。進來之后氧化了觸頭，加大了表面電阻，久而久之。導致加載聚焦極的電壓不足，而引起圖像模糊直到?jīng)]有人影。
至此終于打破了修電視的說顯像管壞了需要200塊錢修理的謊話假話空話！

老偉

ID:81095 · 發表于 2015-6-13 11:39

常見常見修小毛病，賺大的價錢呀呵呵

ID:87141 · 發表于 2015-7-30 19:52

換個管座就解決問題，常見故障：管座絕緣不良引起，常�？匆粫椭饾u清晰起來。

ID:17585 · 發表于 2015-9-16 22:18

換座也會有解決不了問題的

ID:373684 · 發表于 2019-10-31 00:59

彩色變成了黑白是怎么回事呢？？現在是2019-10-31

ID:633044 · 發表于 2019-10-31 22:48

感謝樓主的科普！很多年沒見過這種CRT電視了。

ID:253767 · 發表于 2019-11-4 04:24

謝謝分享�。。�

ID:660435 · 發表于 2019-12-10 18:42

cr8526 發表于 2019-10-31 00:59
彩色變成了黑白是怎么回事呢？？現在是2019-10-31

色度信號丟了，或都制式不對，又或者人家信號就是黑白的

ID:254832 · 發表于 2020-1-2 20:50

聚焦極對地漏電

ID:744998 · 發表于 2020-5-20 10:29

謝謝分享，長知識了

ID:254832 · 發表于 2020-7-26 20:42

聚焦極受潮對地漏電了，新?lián)Q的管座最好用704膠水把聚焦極封起來。

ID:373684 · 發表于 2020-7-26 22:55

你是修家電的？？？？？？？

ID:981034 · 發表于 2021-12-13 08:33

當年我是修這東西的高手,二十年不玩了

ID:952186 · 發表于 2021-12-13 15:20

首先，我也很討厭維修的收費高，但是有時是互相不理解造成的。
站在中立角度看事情：修電視全程你用了多少時間？材料？你有沒有算過值不值200元？
說一個真實事例：當年我有個親戚一臺32“大電視不能開機了，其人力弱且住在7樓，無法送修，叫了維修師傅上門，上門一番辛苦拆機檢查，發現只是少了保險絲，其它完好，更換后共收取費用100元，親戚不服并找我訴苦：1條保險絲收100，這是搶錢。我問：從開始修理到最后用了多少時間？答：2小時。問：你覺得做一個上門維修技術人員一天收入值不值200？來回時間+2小時修理，來回路費你給沒給？保險絲算免費送給你也該付100了吧，不要以為那100是買保險絲的！親戚無語。

ID:288566 · 發表于 2021-12-16 08:15

先留做古董吧

ID:158886 · 發表于 2022-1-6 18:17

沒有干過說顯像管壞的事，哈哈。

ID:284784 · 發表于 2022-2-8 09:08

修完調整下高壓包上的聚焦電位器，直到圖像清晰為止�。�

ID:71233 · 發表于 2022-2-8 15:45

CRT彩電的電路圖好眼熟呀！

ID:998865 · 發表于 2022-4-1 16:56

2015的內容，現在還有人看，知識真是無價

ID:489843 · 發表于 2022-4-2 12:37

這種大頭電視包括背投有過4臺，不會修，練手玩，最后賣掉或送掉

ID:750393 · 發表于 2022-4-3 17:36

hao6633 發表于 2021-12-13 15:20
首先，我也很討厭維修的收費高，但是有時是互相不理解造成的。
站在中立角度看事情：修電視全程你用了多少 ...

這個倒是，都是交學費學來的

ID:750393 · 發表于 2022-4-3 17:38

以前學習的都是TA兩片機，現在看著都生疏了，話說有十多年沒有碰過了

ID:1008454 · 發表于 2022-4-6 21:50

你沒經驗，我一看就知道問題所在。我現在還專門買了兩個小畫仙懷舊欣賞呢。
