在項目中我們會遇到各種各樣的問題，當然解決的辦法也有很多，在一個微波定高裝置中，就遇到了這樣的一個問題，根據不同的距離高度，延時需要可以調節。
我們知道在汽車?yán)走_(dá)中，是通過雷達發射出一個信號，然后反射回來根據頻率偏移計算出距離，這次做的定高裝置中，原理很類似，但是需要對信號進行延時，這樣就需要在系統中設計一個延時器，而且要可以調節時間，經過反復思考，想到一個最有效解決的辦法，那就是數控延時，通過微波開關切換實現對延時電纜的選擇，其基本原理如下：

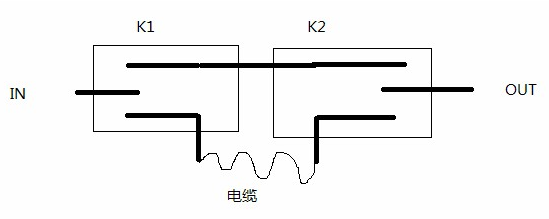

當K1，K2切換到下面時，選中電纜，切換到上面時，選中直通模式，這樣通過很多級開關模組串聯，那么就能實現數控延時，但是這樣有一個弊病就是在系統默認不選中電纜的時候，有一個固定延時。
對于整個系統而言，我們通過矢量網絡分析儀進行延時調節，可以精確調整到0.5ns，1ns，2ns，4ns，8ns……..，依次，因此通過開關組合起來，就可是實現固定步進的任意延時，在系統控制的時候，是不是就方便了很多呢？
這個還僅僅只是方案，如果要實施，怎么做PCB呢？PCB該怎么布局呢？我的想法是這樣，因?yàn)槲⒉ù當_很厲害，因此需要考慮隔離度和電磁兼容，因?yàn)槿绻盘?hào)直接串過去了，那么你的電纜還有什么用呢？因此我考慮使用環形布局，這樣的布局好處就是節省體積，不會做成很長的一個條，其次就是方便電纜走線，因?yàn)樵谘訒r(shí)長的時候，需要的電纜也很長，很多，需要繞電纜線，那么做成環形，是不是更方便繞電纜呢？
哈哈！根據這個方案就可以進行施工了，在一個系統中，你的方案占了一半，而你的設計調試最多也只能占一半，由此可見，你的方案對你的成敗決定因素非常大
|
