ARM H-JTAG Server燒寫流程

ARM程序下載方法

(1) 檢測調試目標：

將板子與仿真器連接加電，打開H-JTAG Server，點擊工具欄中 按鈕檢測調試目標，如果檢測到目標板則顯示目標芯片型號（這是我們目前使用的芯片）；如圖1.1所示。

圖1.1 H-JTAG Server界面

(2)基本信息配置：點擊按鈕，出現H-Flasher界面，進行配置及文件燒寫：

1) Flash芯片選擇

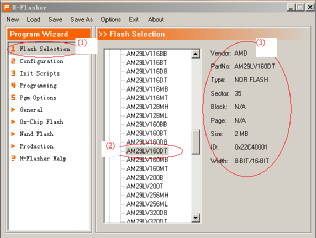

點擊按鈕，我們使用的Flash芯片為AMD29LV160DT，在右欄選擇該型號，如圖1.2所示：

圖1.2 H-Flasher界面

2) 設置基本存儲信息：

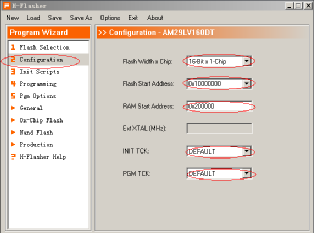

點擊按鈕，設置基本存儲信息，如圖1.3所示。

Flash Width ×Chip為芯片位寬：16-Bit*1-Chip；

Flash Start Address為Flash起始地址：0x10000000；

RAM Start Address為RAM起始地址： 0x200000；其余為DEFAULT；

圖1.3 存儲信息設置界面

(3)文件燒寫

點擊按鈕，進行文件燒寫，如圖1.4所示。

圖1.4 文件燒寫界面

具體步驟如下：

1)選擇文件類型為二進制（Plain Binary Format）；

2) Dst Add(燒寫目的地址):啟動程序?yàn)椋?x10000000，CPU為0x10010000；

3)選擇文件：目標文件格式為***.bin;

4)文件燒寫：點擊Program出現文件燒寫進度條，當進度條滿格時文件燒寫完畢，如圖1.5所示。

圖1.5文件燒寫成功界面
