基于51單片機和安卓系統手機的藍牙串口繼電器

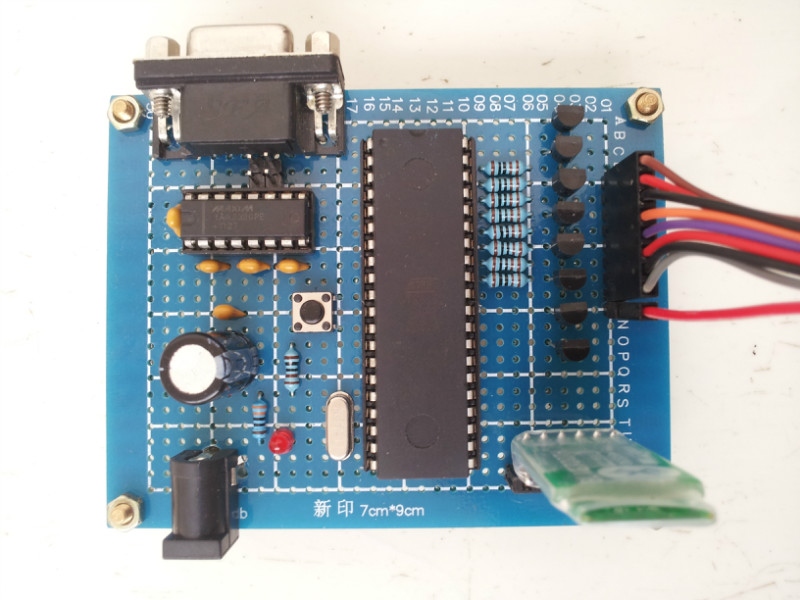

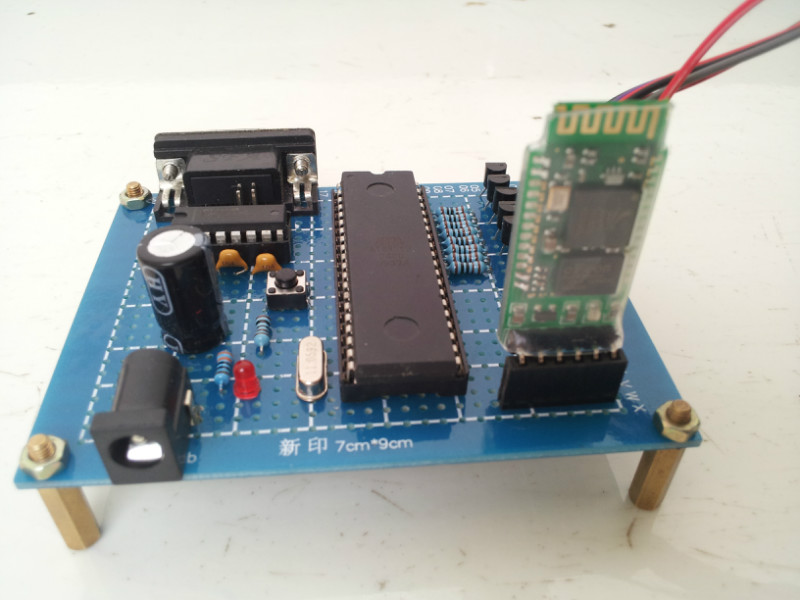

本文中所提到的就是這么一個好玩的東西：基于51單片機和安卓系統手機的藍牙串口繼電器。就是利用51單片機和安卓系統的智能手機來控制繼電器的觸點“吸和”，“斷開”。這個東西的核心部件是一個“藍牙串口模塊”。手機上的藍牙與該藍牙串口模塊配對成功后，手機和該模塊就可以互相通信了。手機利用一個叫做“藍牙串口通信助手”的軟件來進行對該模塊的控制。手機通過該軟件發送特定的字符，該模塊接收后，再把接收到的數據傳送給51單片機，51單片機就會根據內部的程序作出相應的判斷，處理，并輸出一個（低電平或高電平）信號，然后再由這個信號去驅動一個三極管，最后由三極管驅動繼電器，這樣通過繼電器的觸點，就可以控制我們的各種用電設備了。

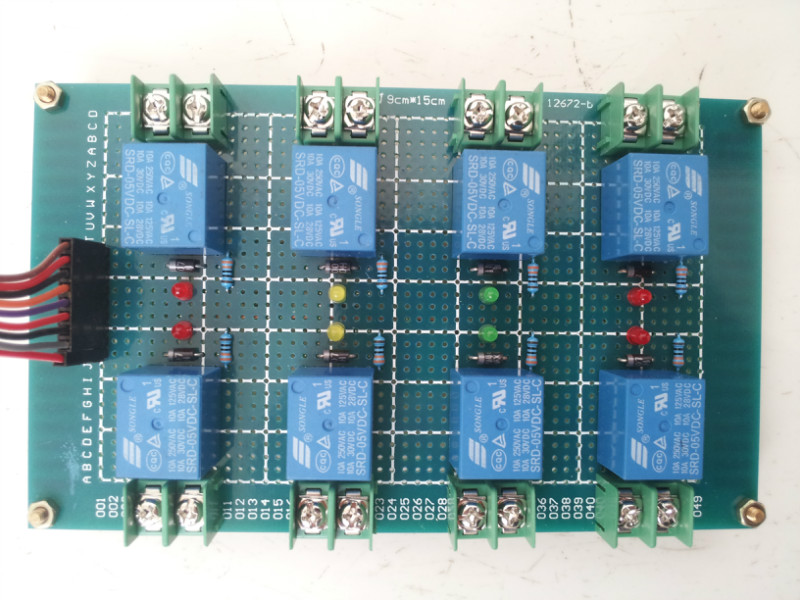

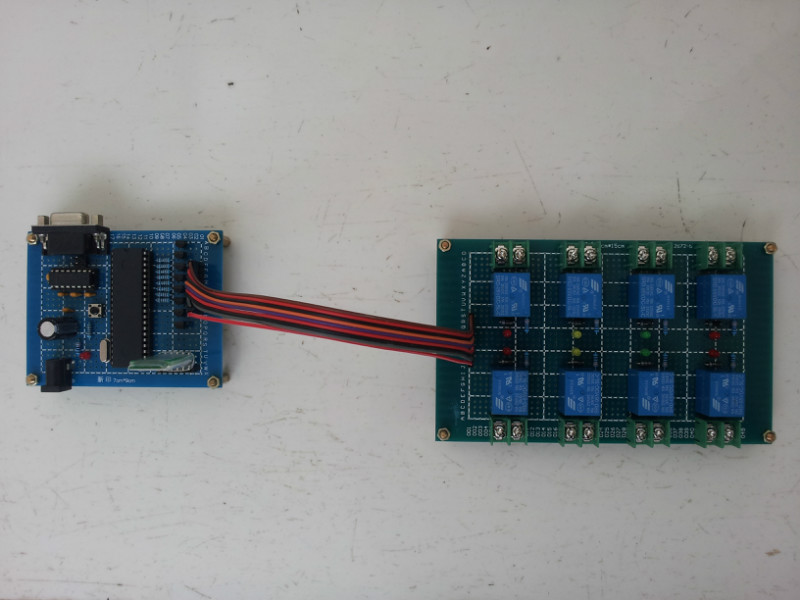

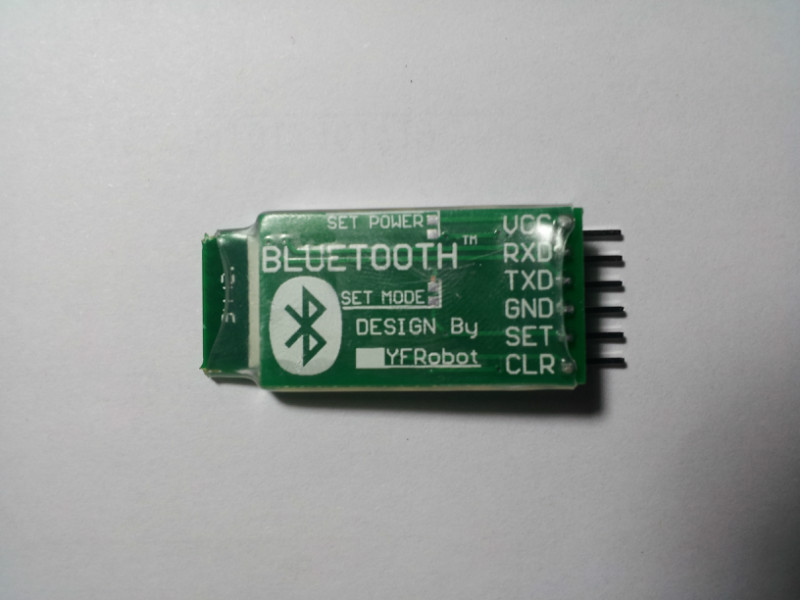

本人制作的這個藍牙串口繼電器，共8路。我做的這個它具有三種控制方式。一種可以用手機控制，另一種可以用電腦通過RS232串口控制（支持USB轉串口線），還有一種就是通過一個藍牙適配器連接到電腦上，電腦就可以依靠這個藍牙適配器進行控制了。一般來說，藍牙的有效傳輸距離為10米。當然本制作也不例外。本制作中用到的一個核心部件“藍牙串口模塊”。該模塊是主從一體機。從模式時，工作電壓為5V，波特率為9600， 8個數據位，1個停止位，無奇偶校驗。使用時，只需用手機給該模塊發送特定的字符即可進行控制。手機發送的字符表如下：

01、全開：手機 發送“I”

02、全關：手機 發送“i”

03、第一路開：手機 發送“A”

04、第二路開：手機 發送“B”

05、第三路開：手機 發送“C”

06、第四路開：手機 發送“D”

07、第五路開：手機 發送“E”

08、第六路開：手機 發送“F”

09、第七路開：手機 發送“G”

10、第八路開：手機 發送“H”

11、第一路關：手機 發送“a”

12、第二路關：手機 發送“b”

13、第三路關：手機 發送“c”

14、第四路關：手機 發送“d”

15、第五路關：手機 發送“e”

16、第六路關：手機 發送“f”

17、第七路關：手機 發送“g”

18、第八路關：手機 發送“h”
