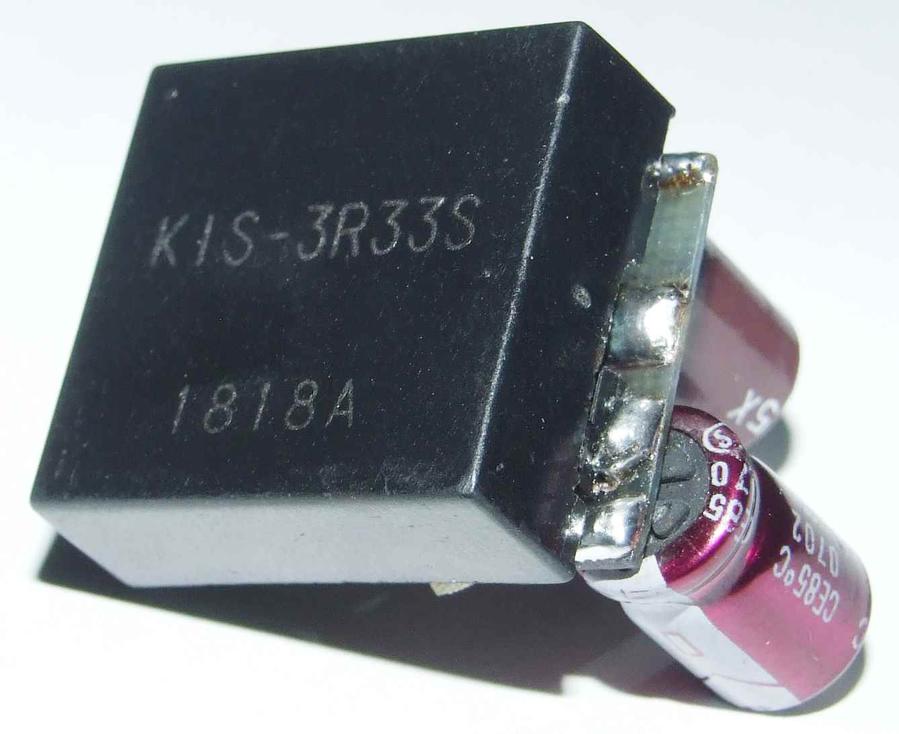

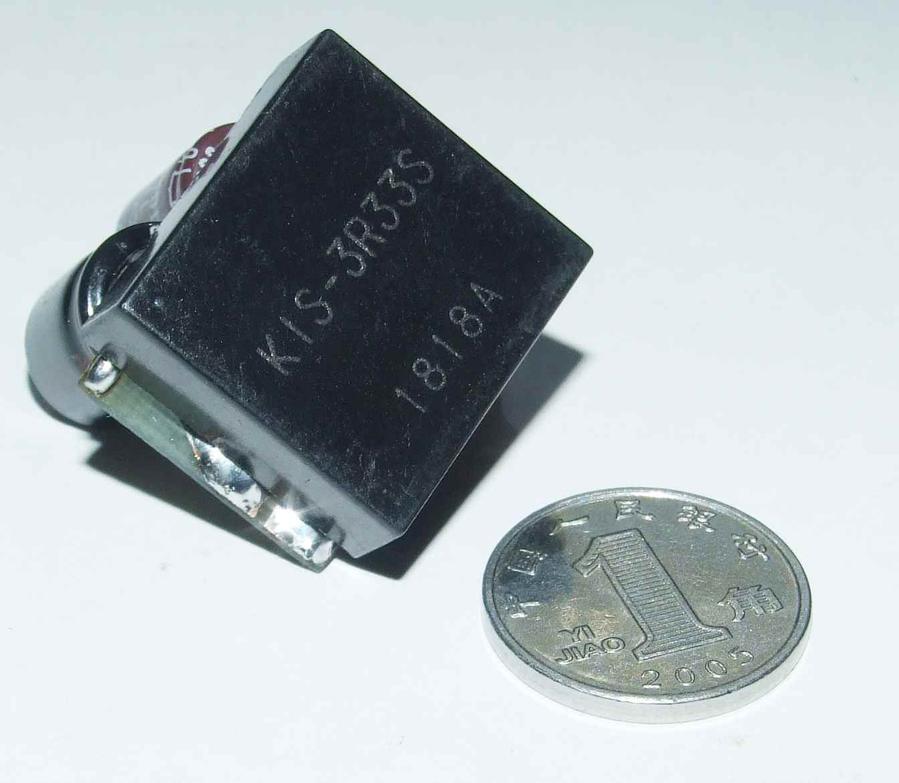

3R33 5V輸出高壓保護電路實物

ID:85764 · 發表于 2015-7-18 15:56

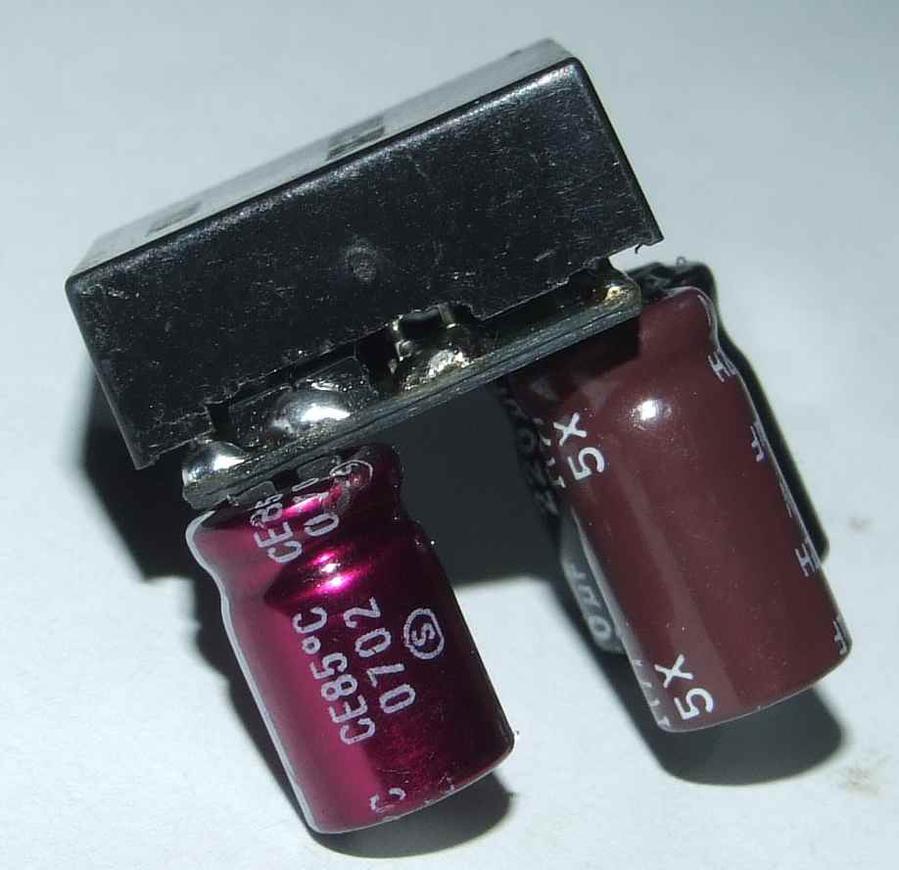

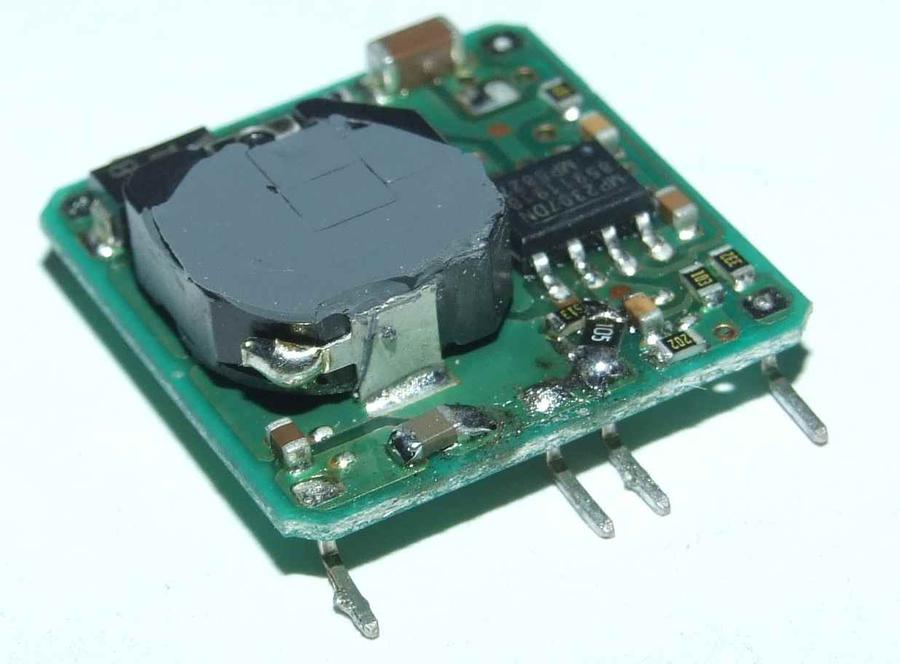

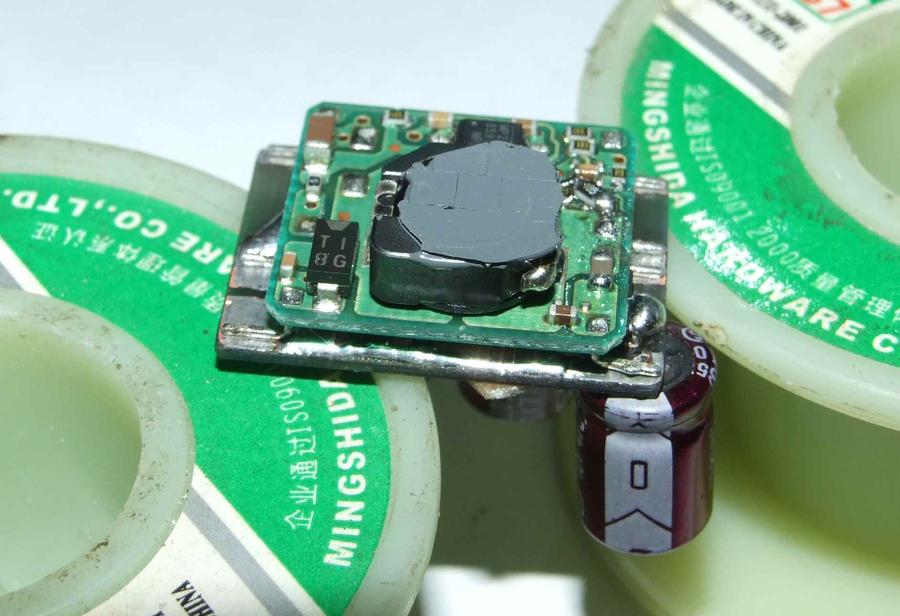

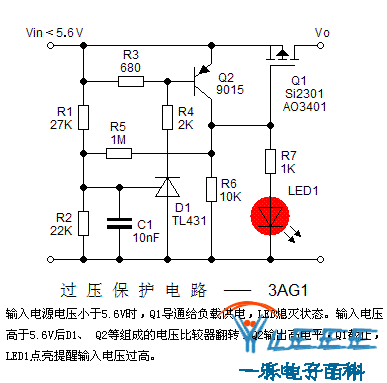

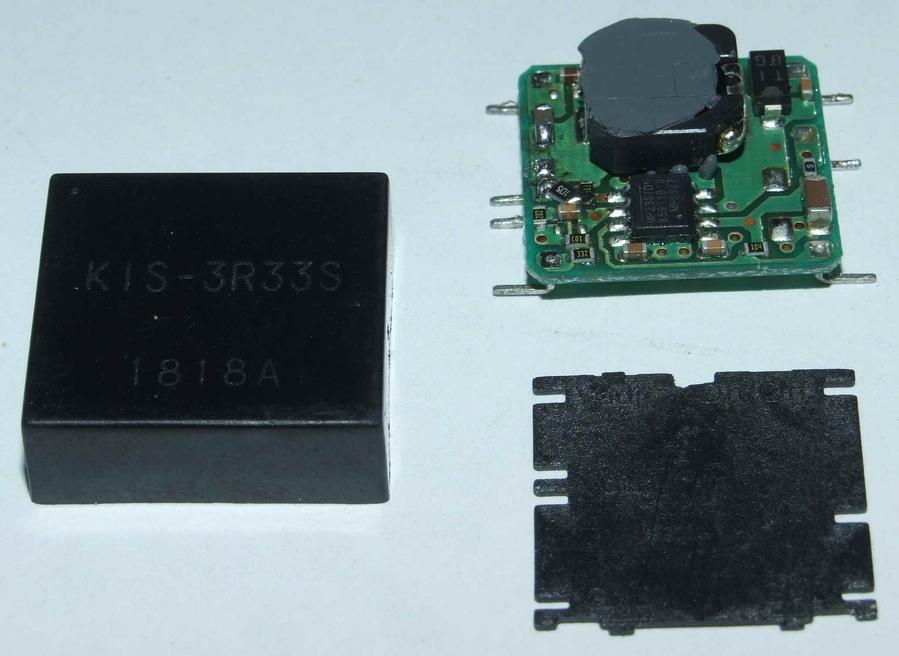

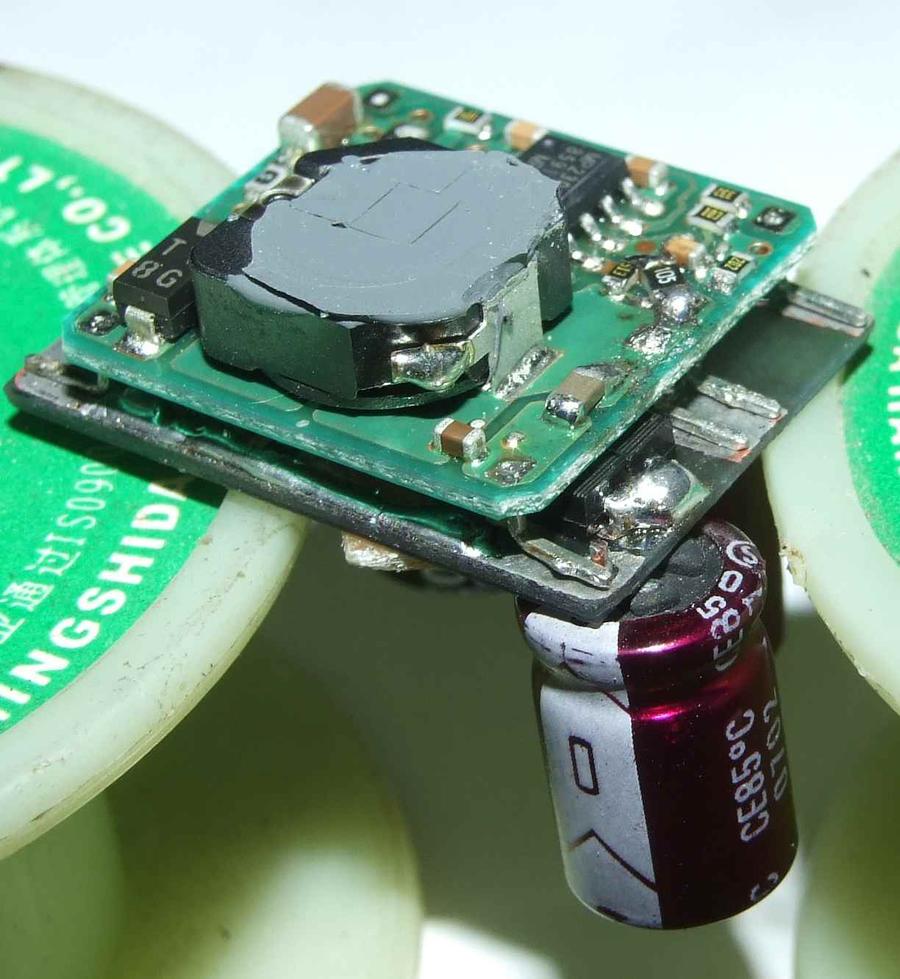

使用了 3AG1 三哥設計的電路圖和3R33無直接關系的 5V輸出高壓截止保護電路亮紅燈提示 5V是正常輸出當超過 5.6V 就停止輸出低于5.6V就輸出開關使用Pmos管和431 等元件并且有轉燈提示電壓再低都一樣輸出考慮到 5V類型的電源比較少出現低電壓所以我只采用了高壓保護 高壓保護和3R33配合就是最適合了畢竟3R33支持的輸入電壓非常高都得對于5V輸出起碼6V到22V 萬一3R33有問題直接輸出輸入電壓 5V輸入設備勢必當場爆炸

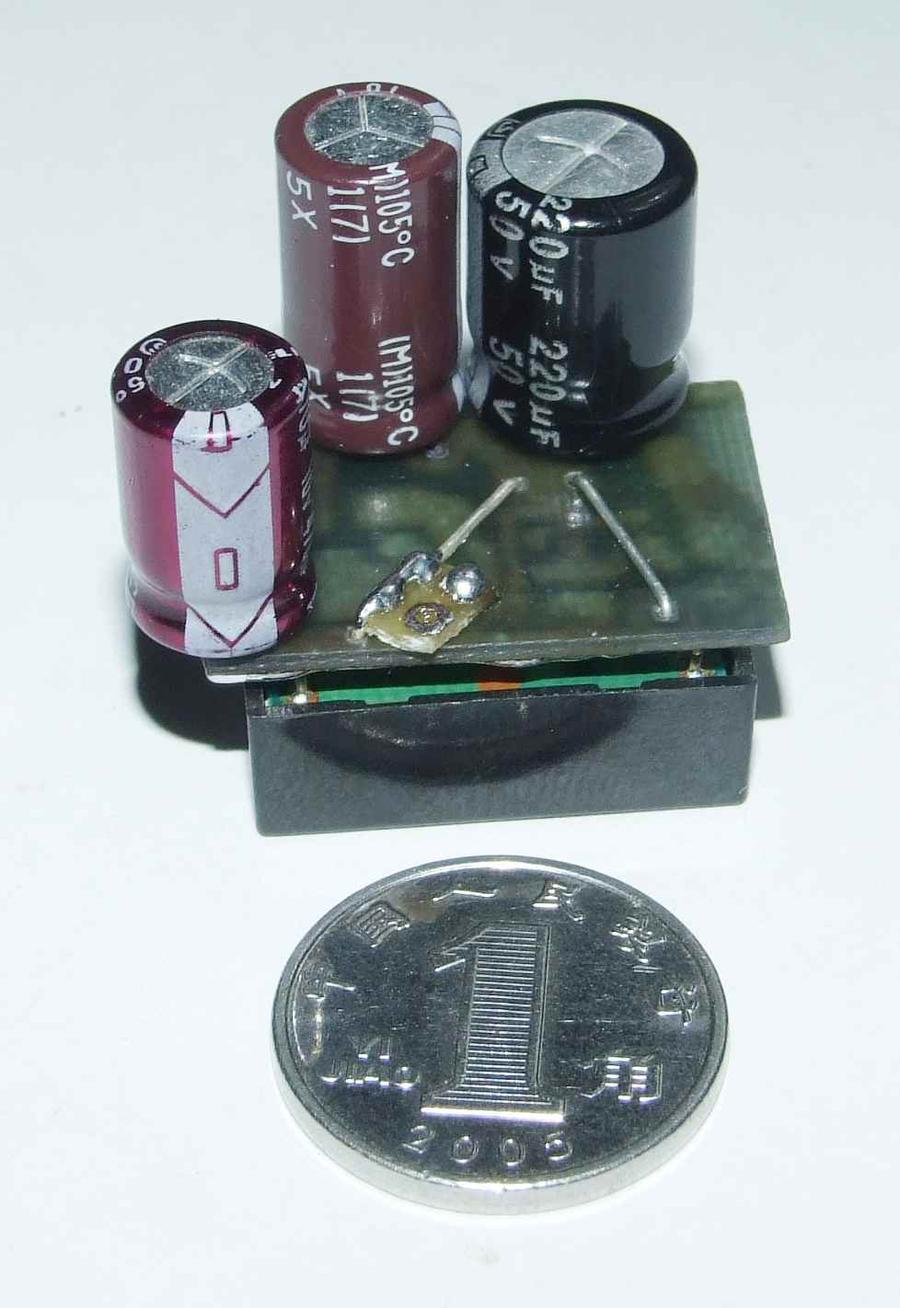

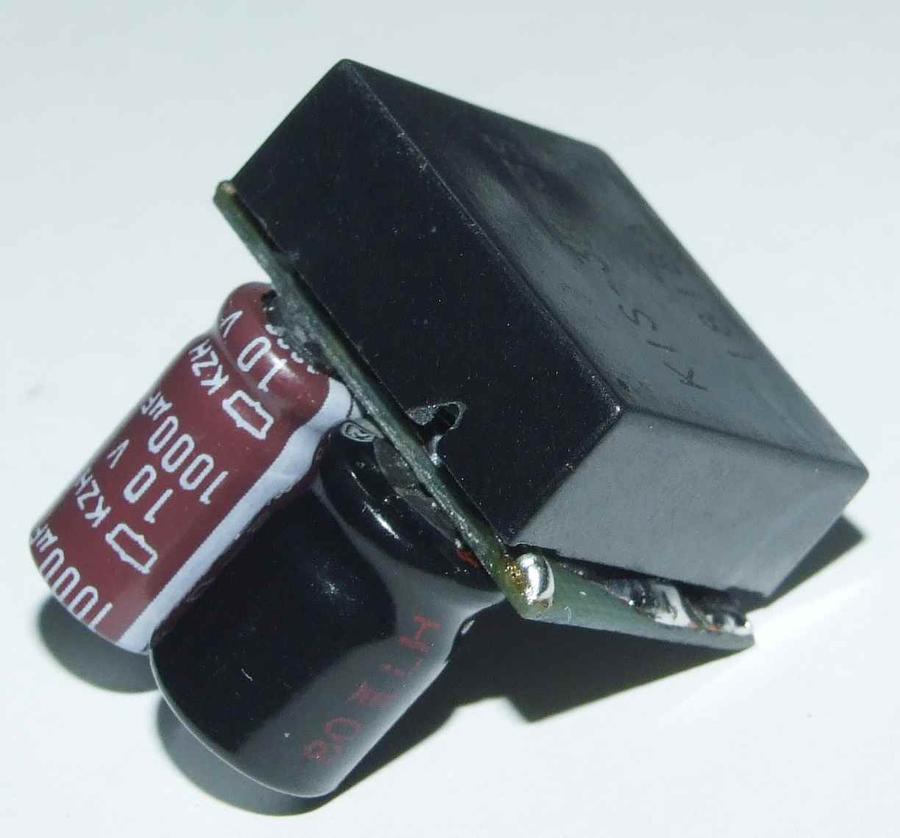

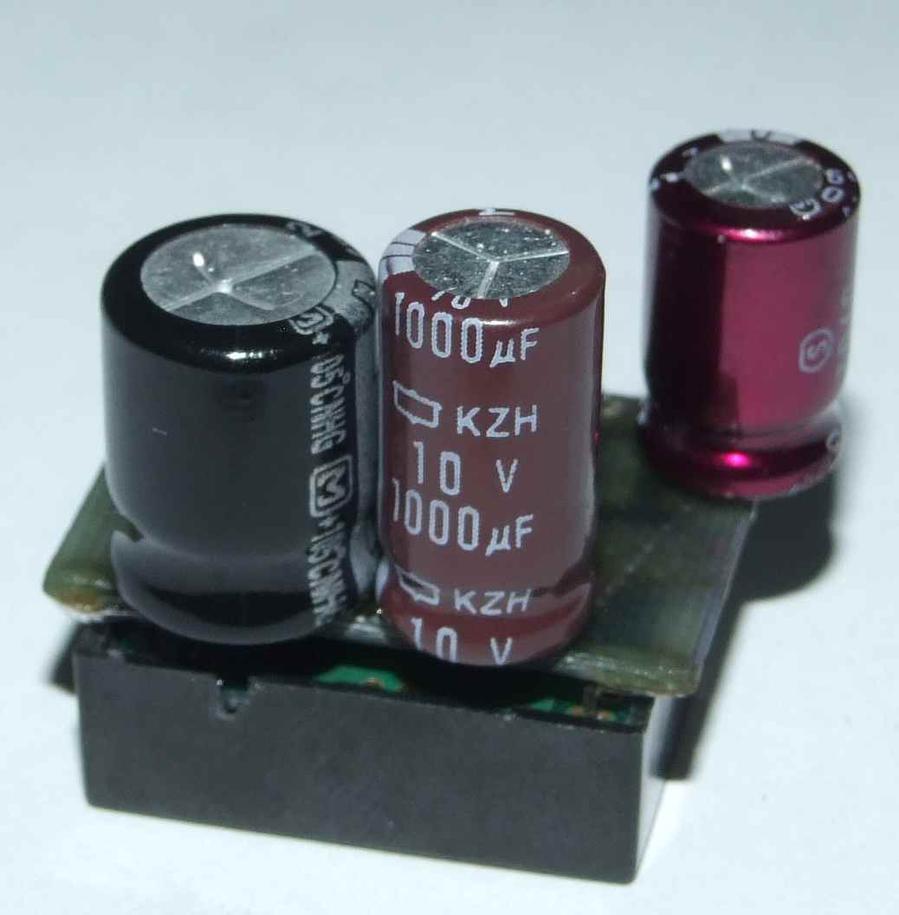

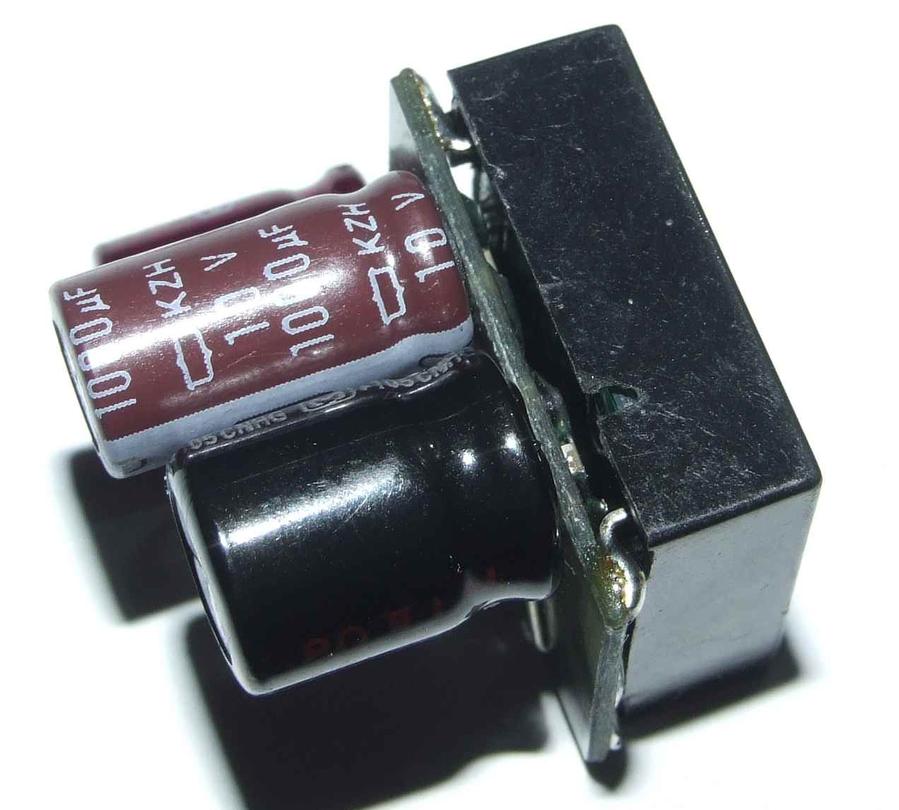

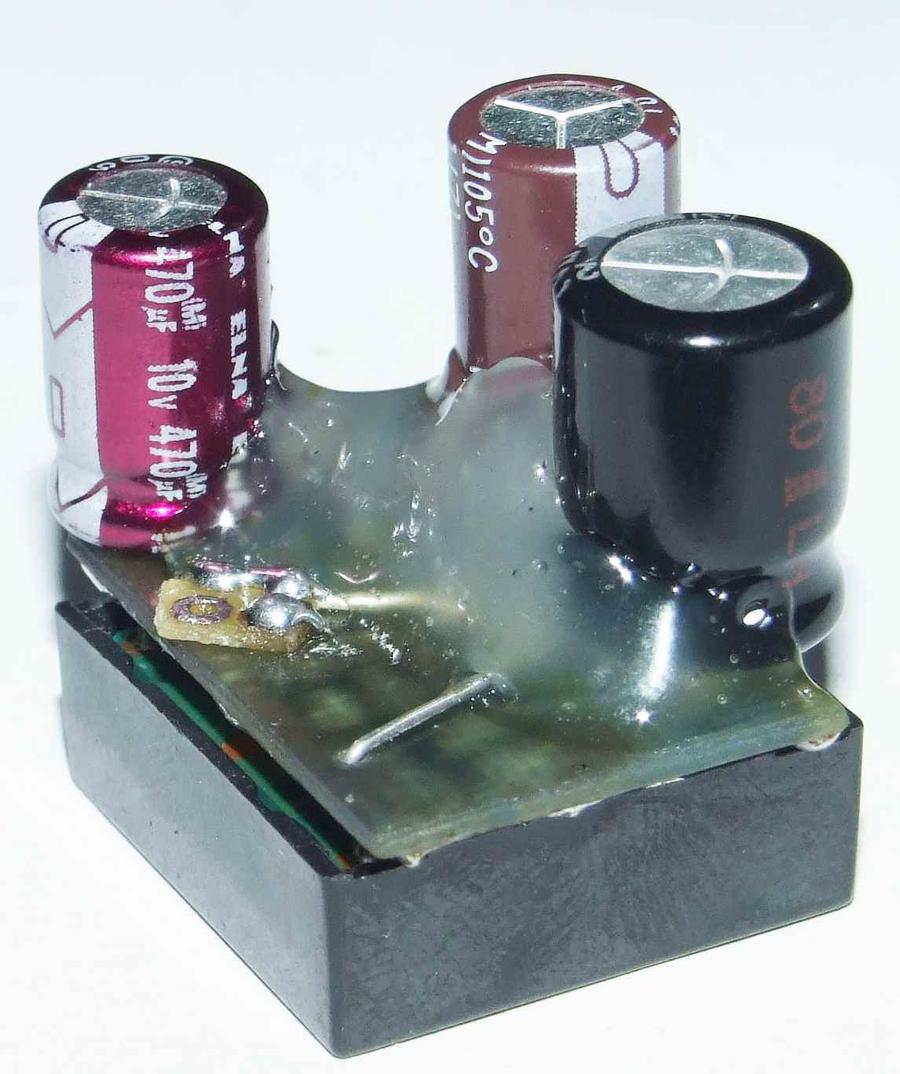

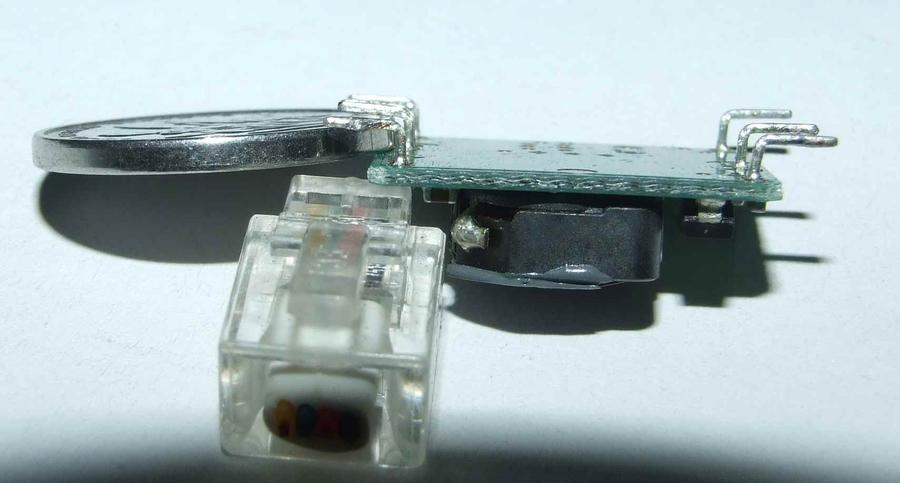

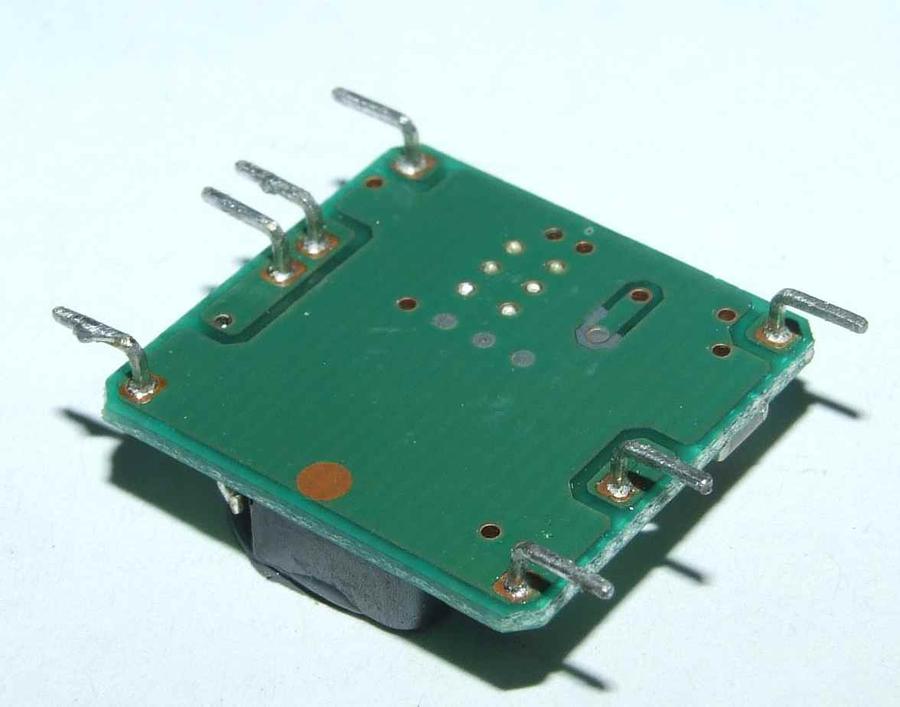

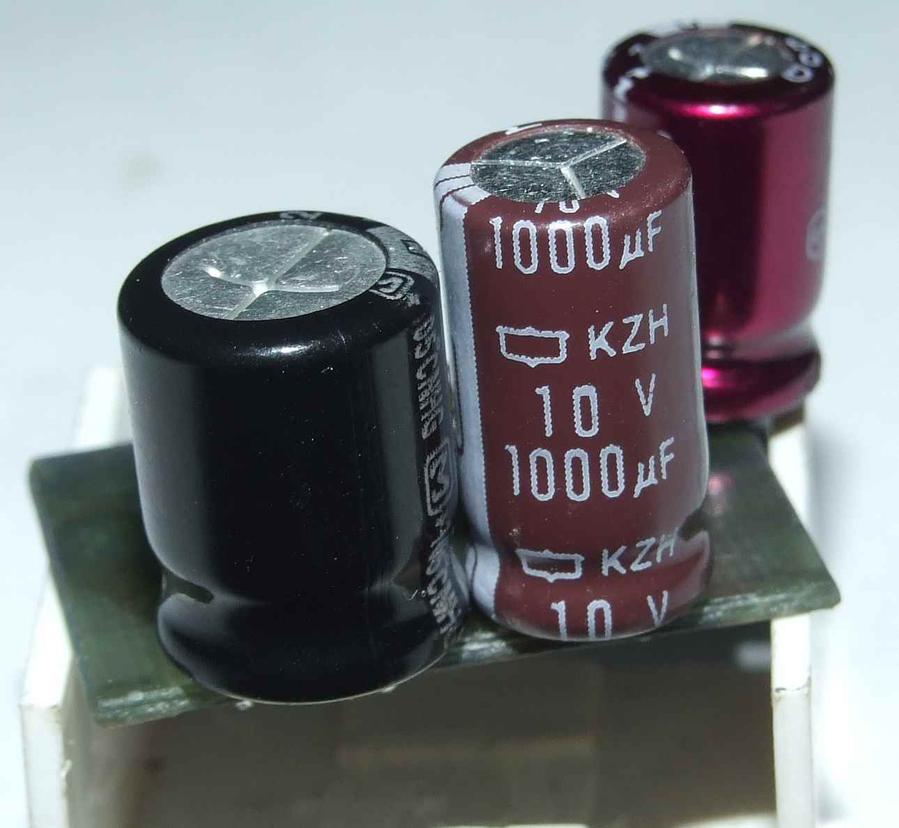

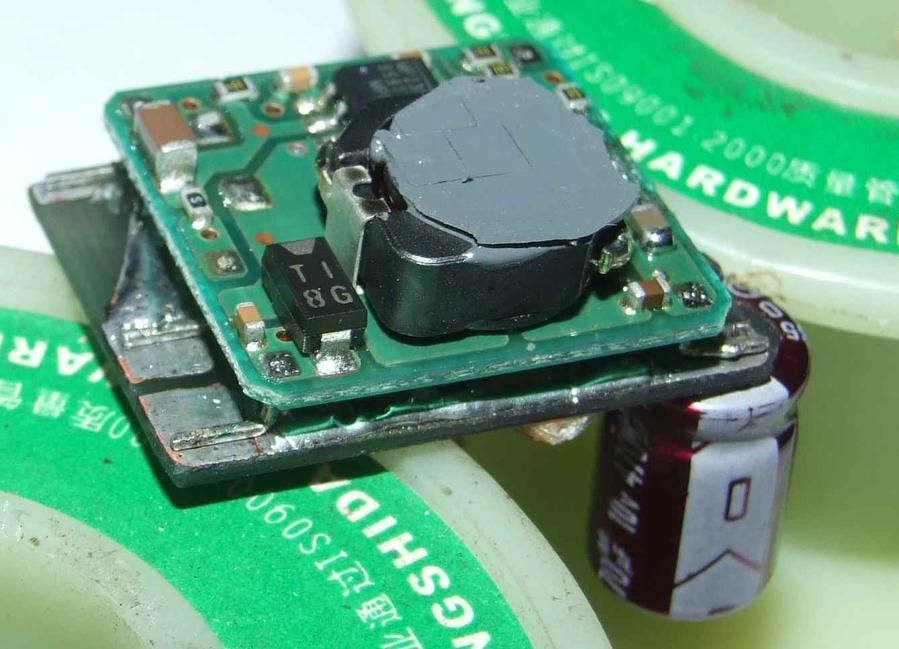

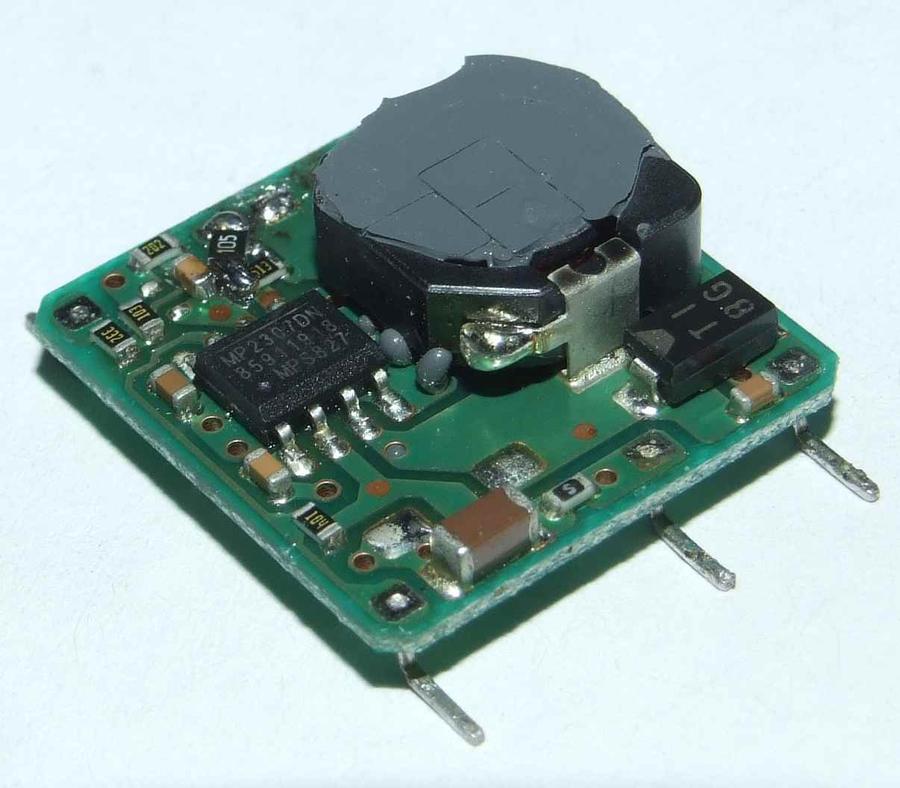

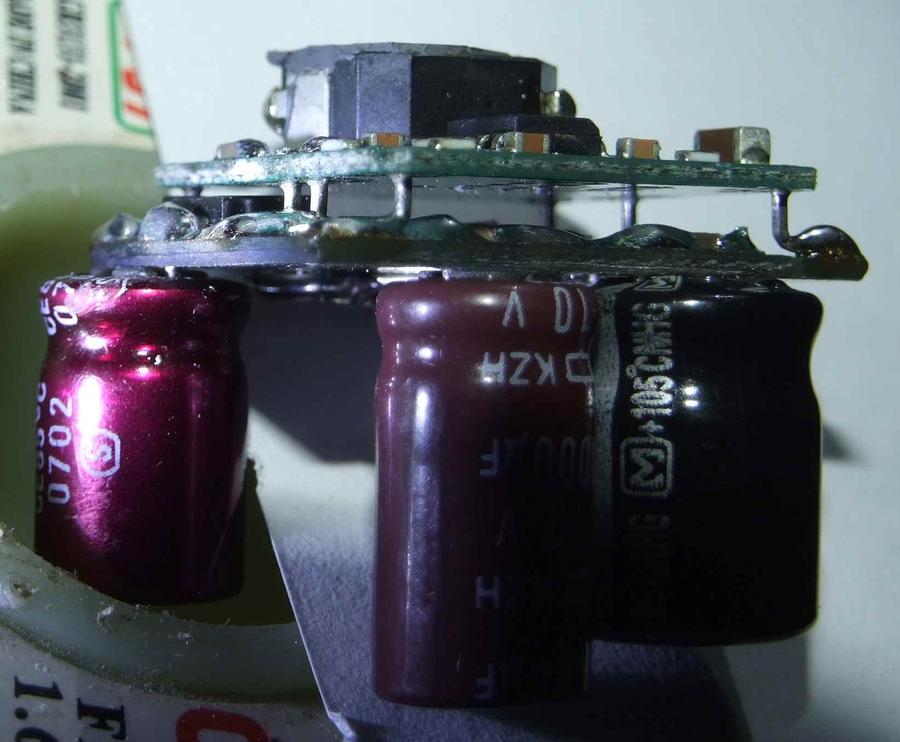

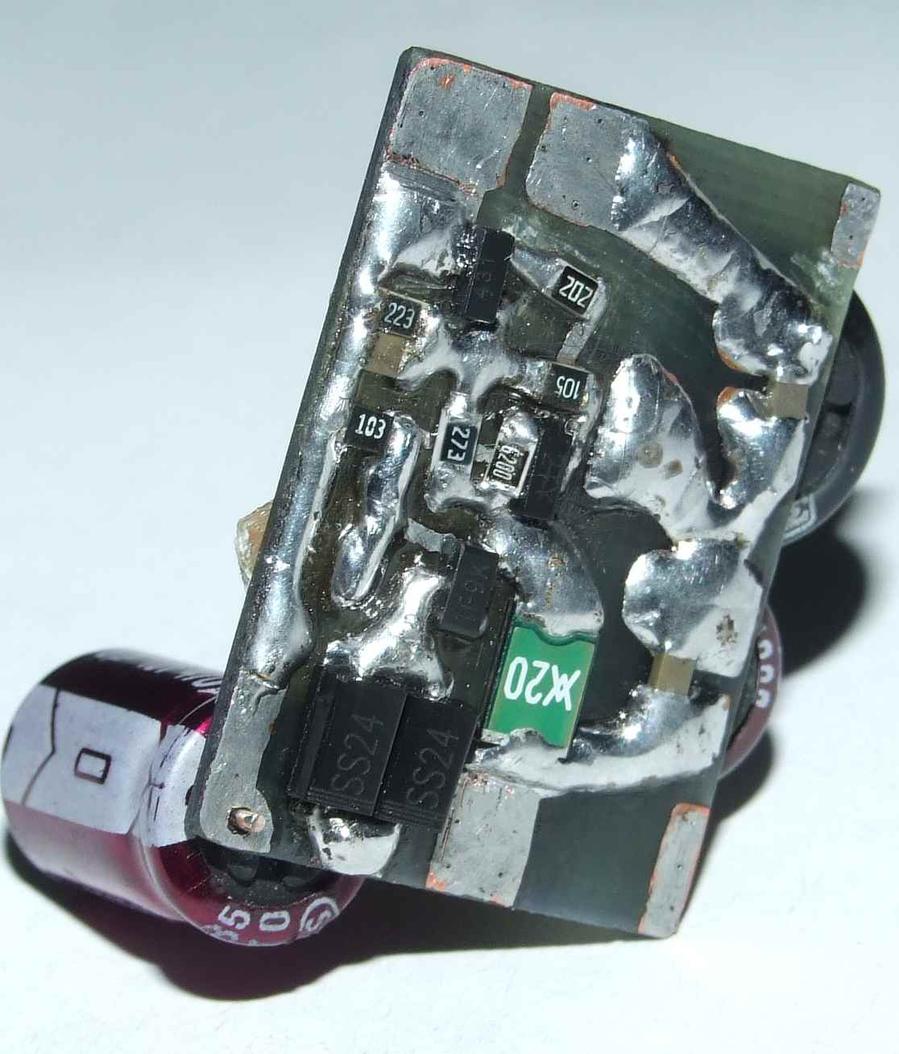

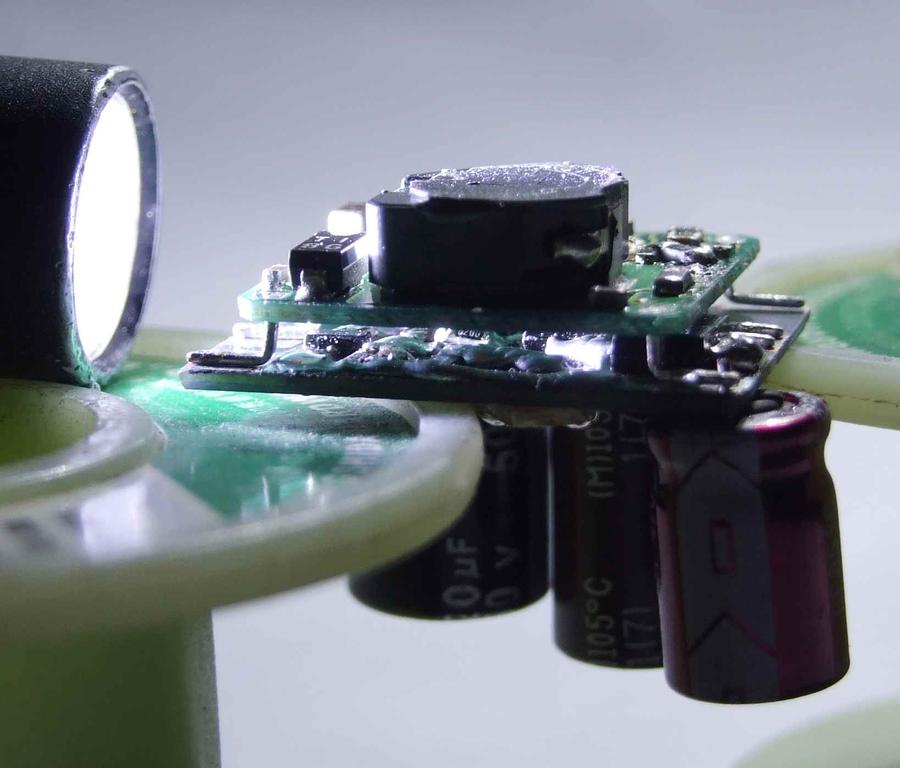

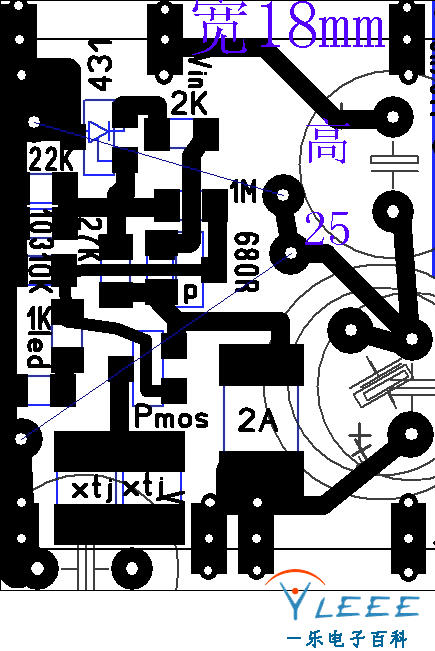

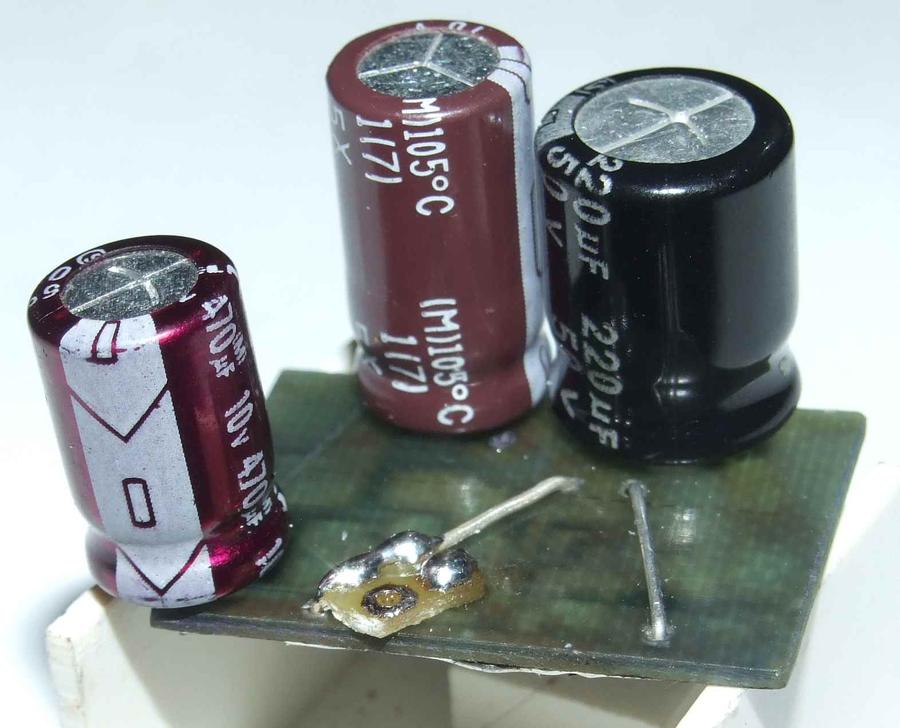

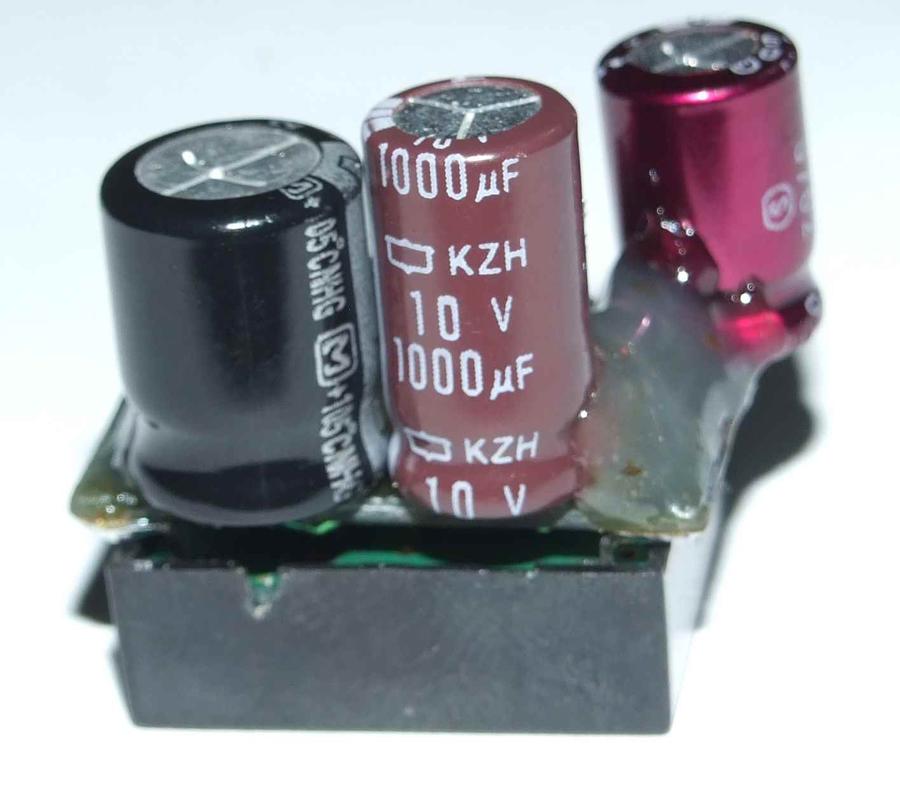

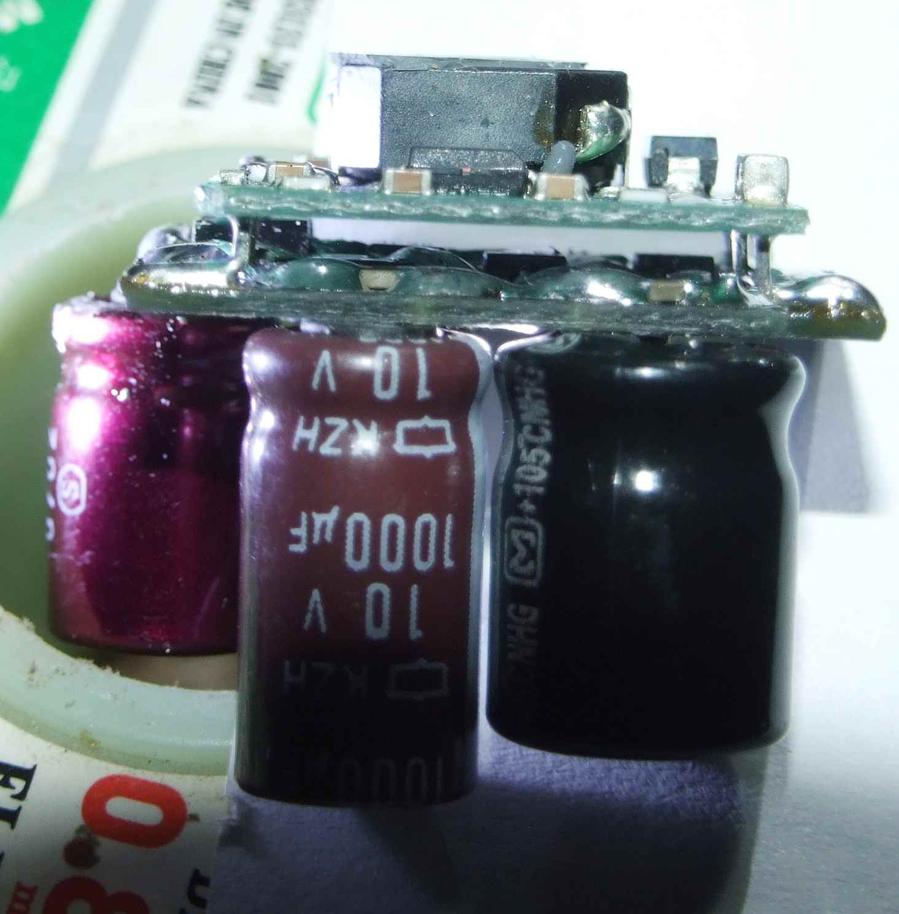

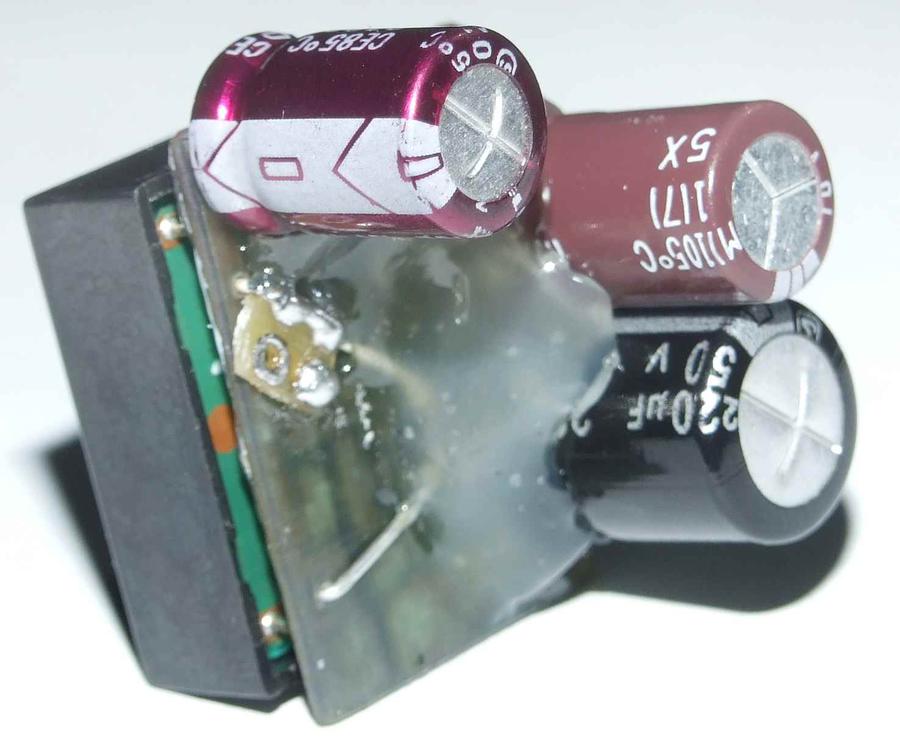

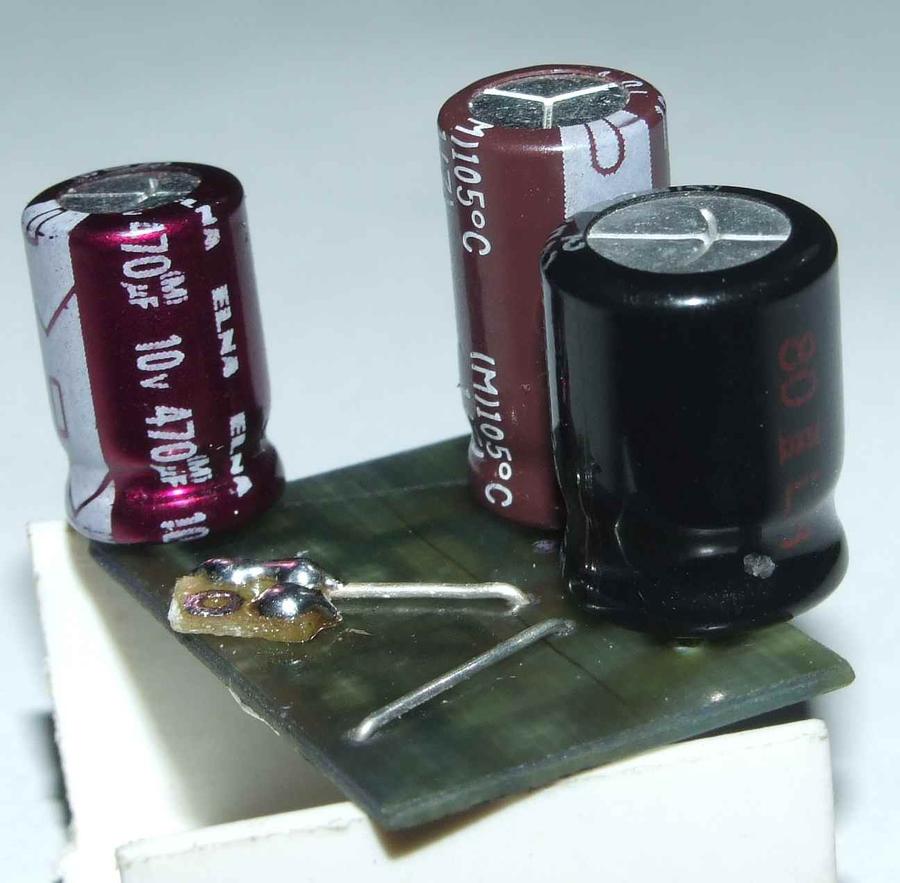

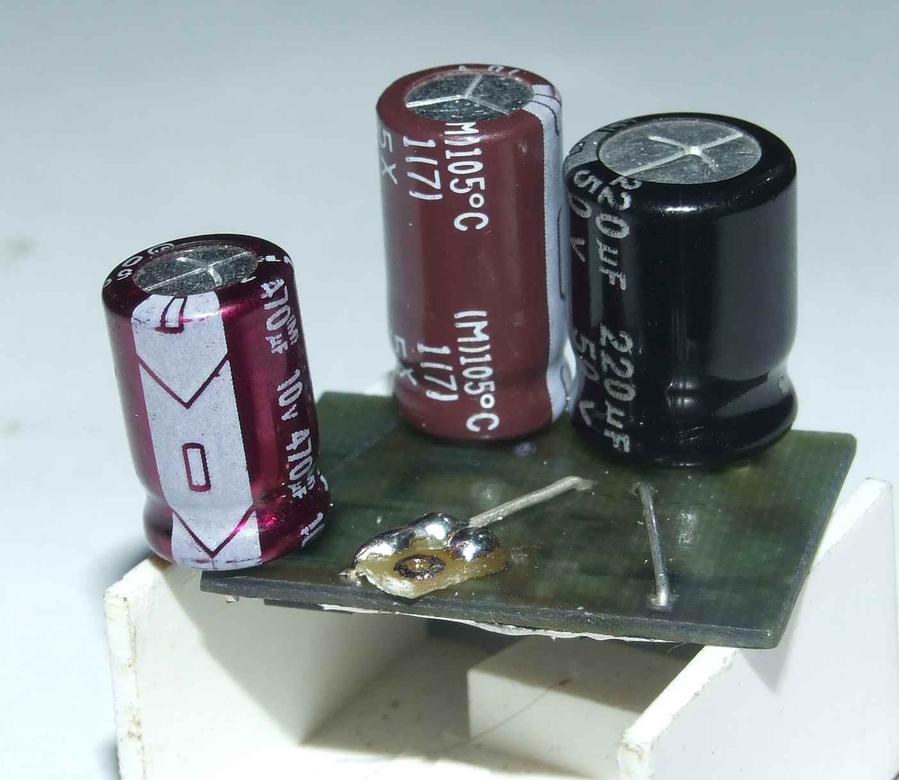

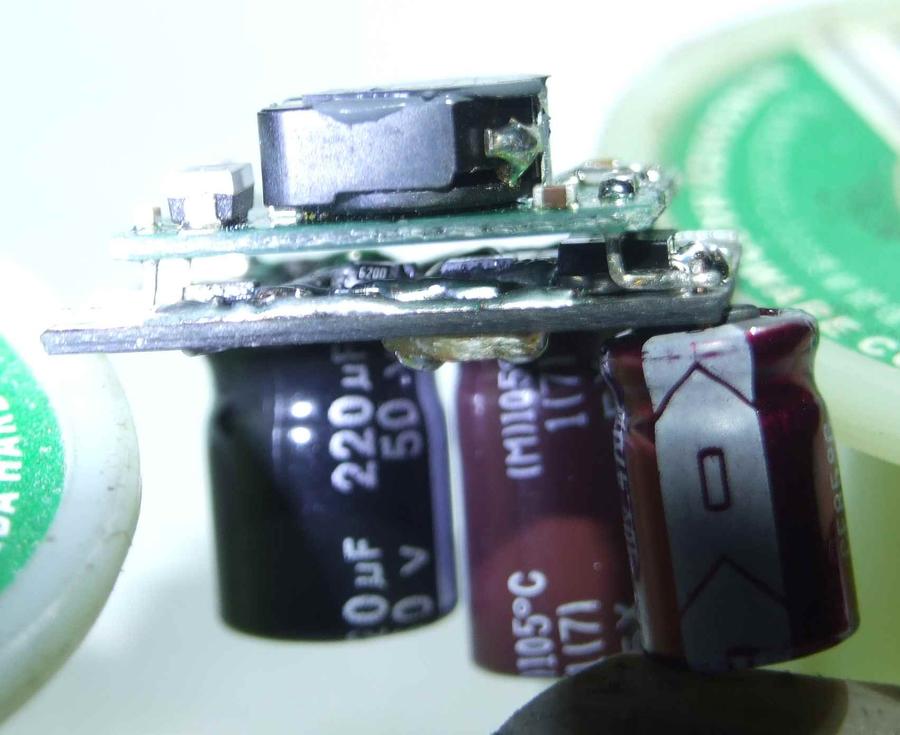

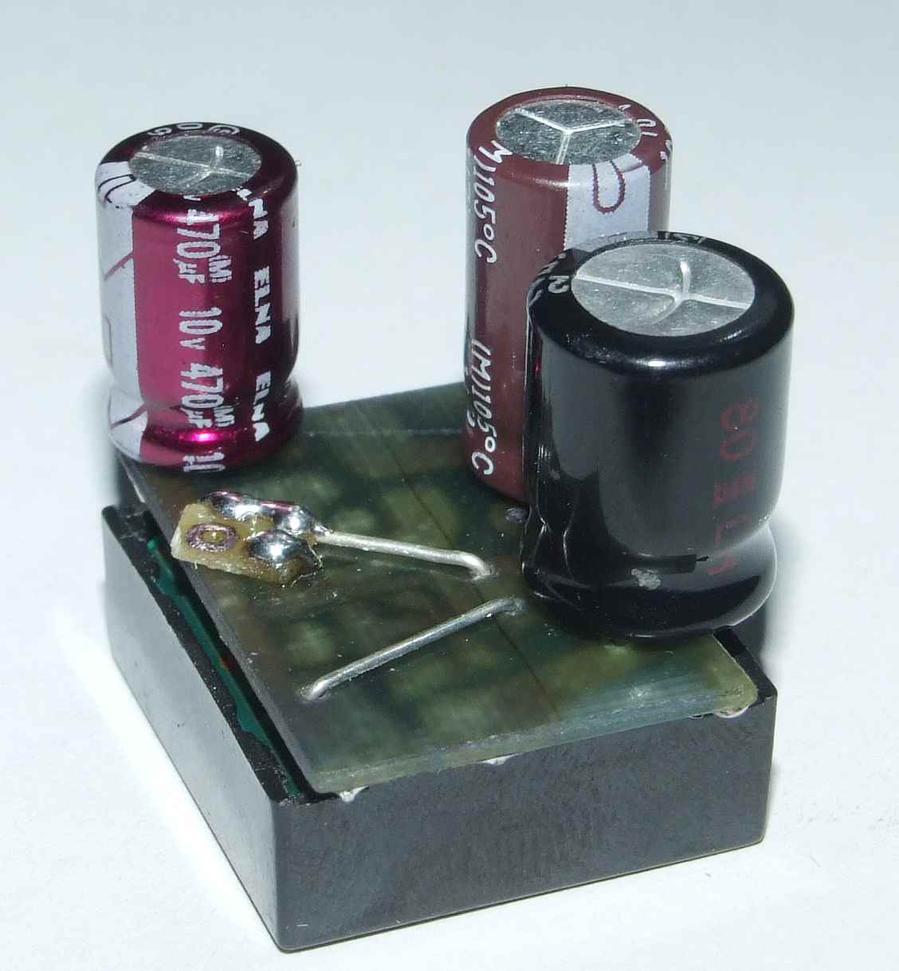

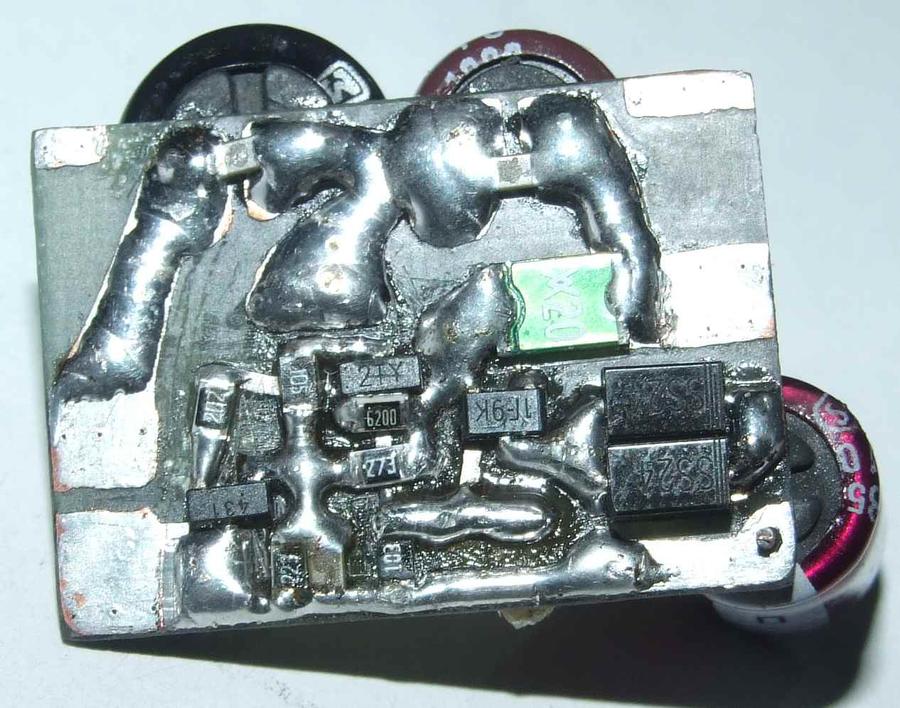

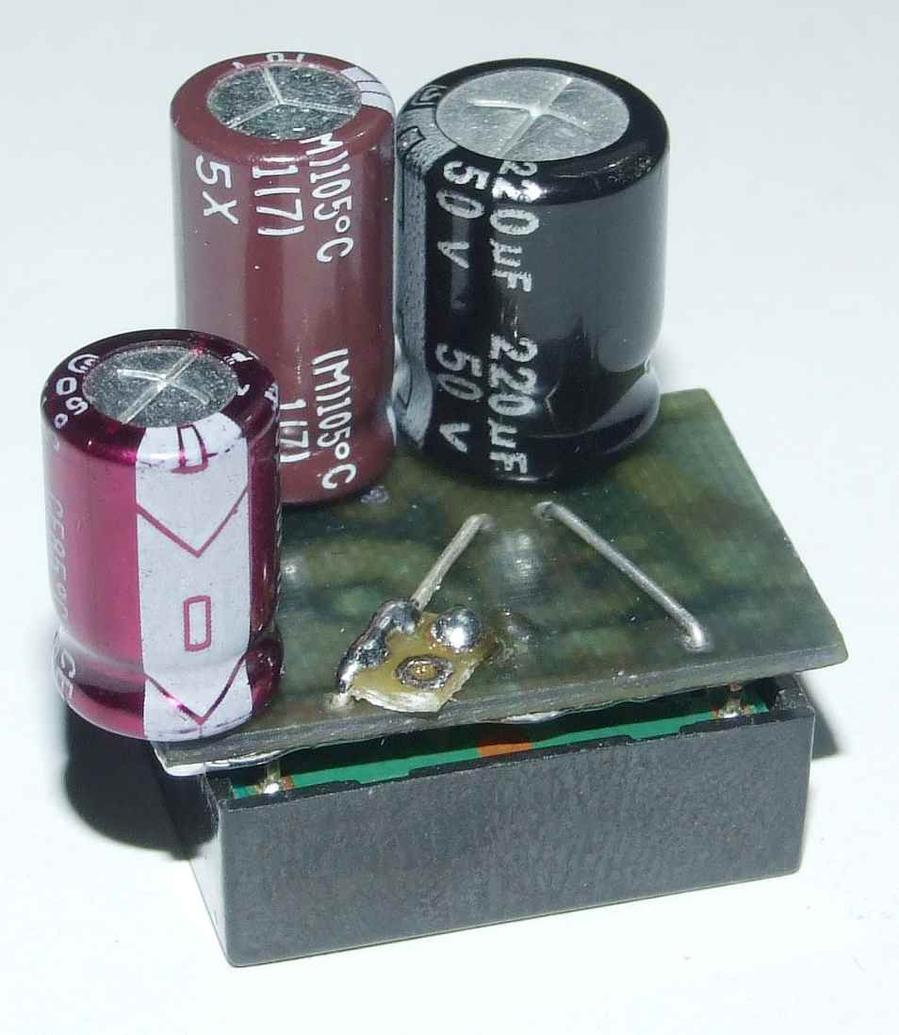

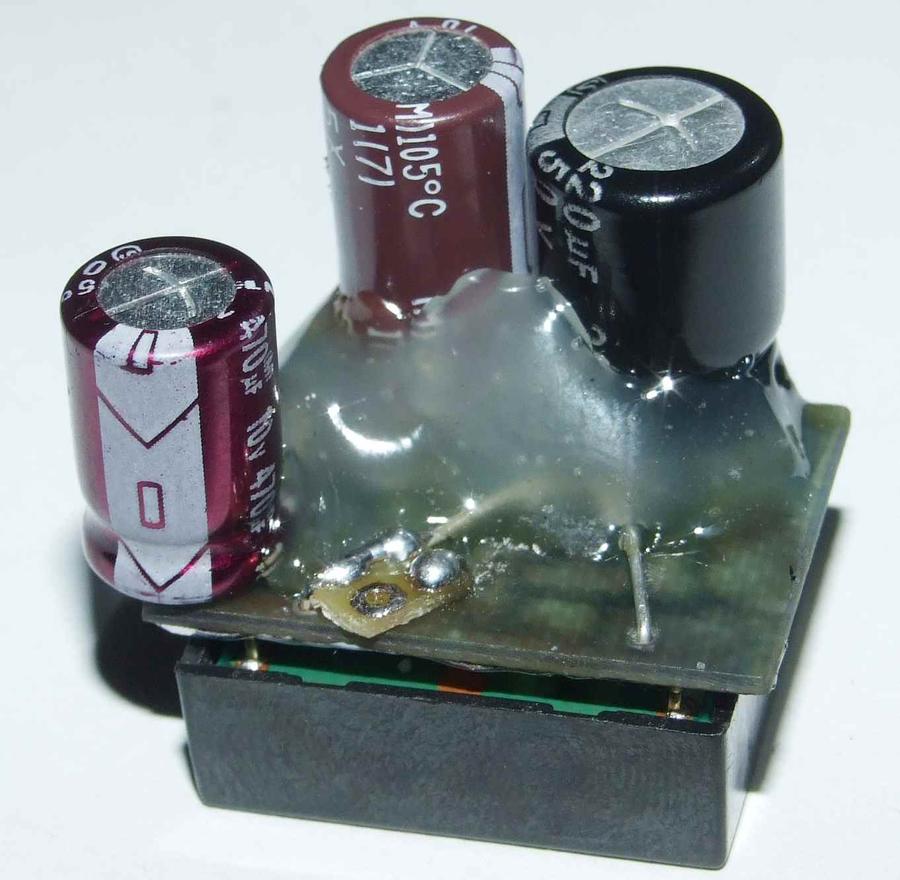

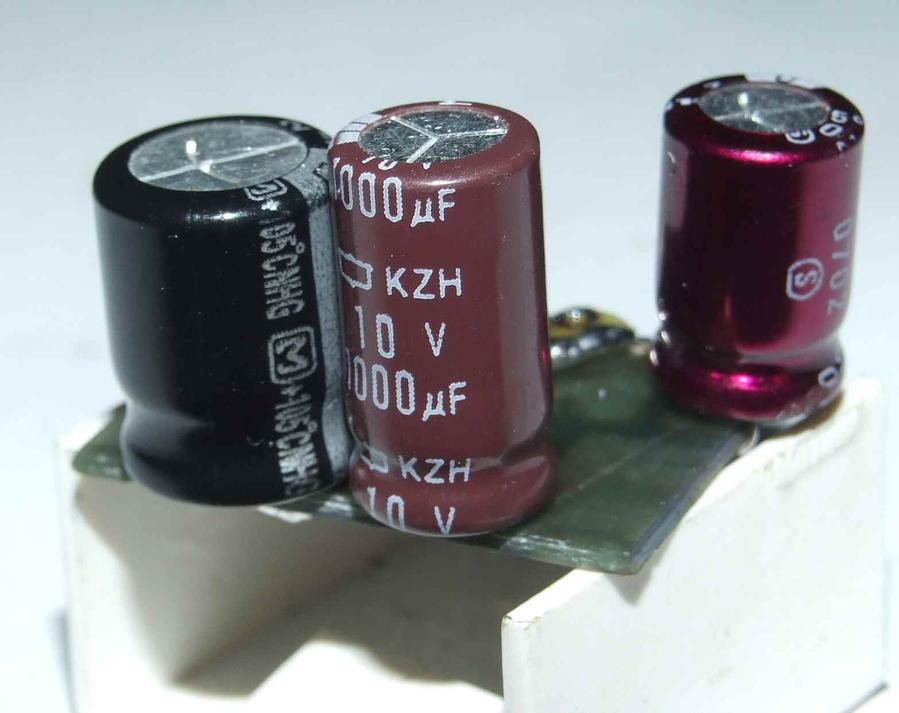

電路板PCB 是單面板元件大部分采用貼片元件被夾在3R33的引腳高度范圍內 濾波電容全部是大牌子電壓剛剛好符合使用電壓惟獨是3R33直接輸出的電容也采用了10V耐壓的 1000u 萬一3R33直接輸出輸入高壓高壓保護電路的確是保護動作了但是電容卻成了炸彈不過電流限制在2A 3R33不會非常熱穩定性應該不是問題吧

ID:64053 · 發表于 2017-4-15 23:38

樓主手工很了得
