這是2014年做的，想要做這個已經想了很久，從構思到設計焊接完成大概花了1個多月的課余時間。
現在大二，上學期為了追一個喜歡的女孩，就做了這個燈，不管最后追沒追到吧，自己的單片機水平提高了�？傊疀]有虧。上視頻

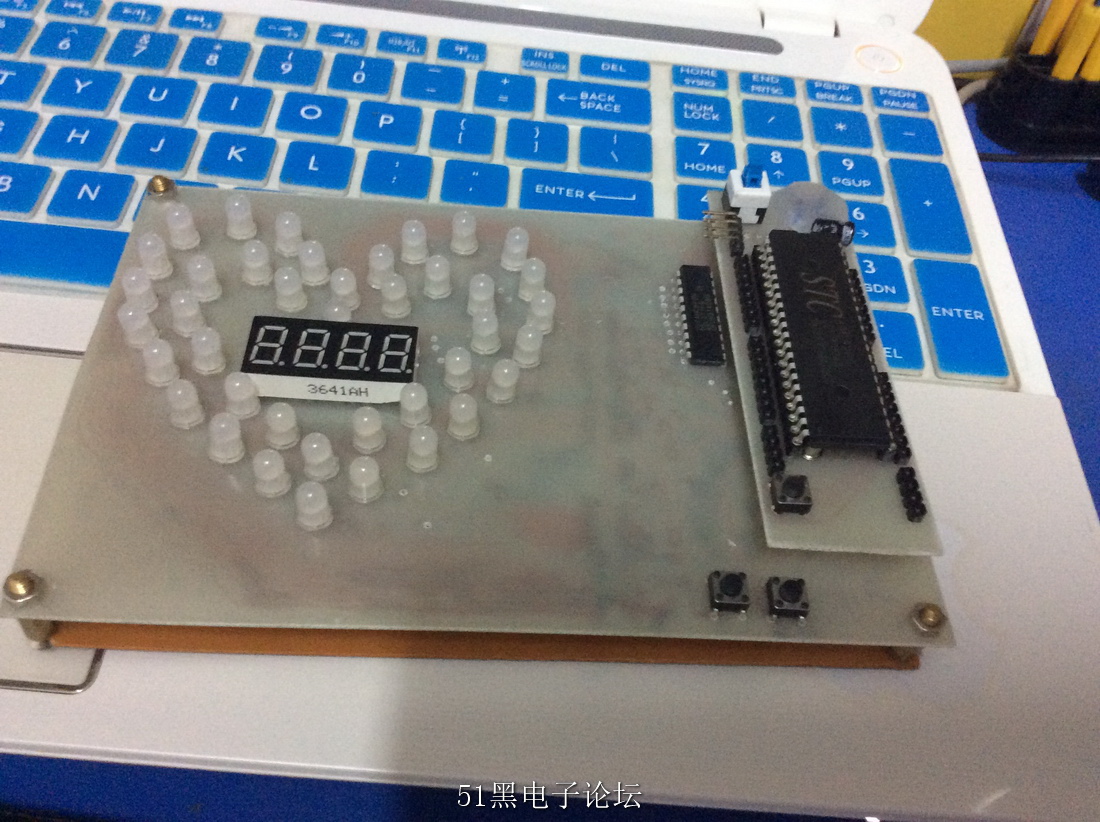

放在我的電腦上面

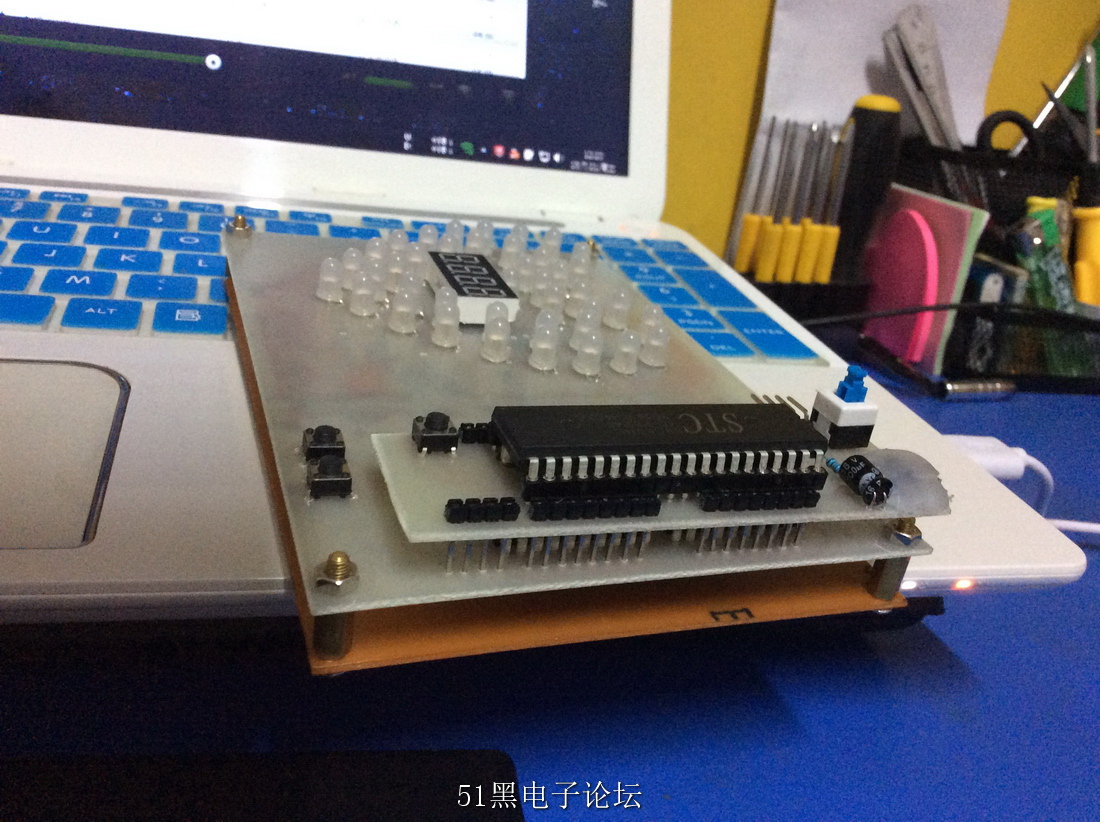

可是三層板哦。。底層是起固定和保護作用的。最上面的小板是51的最小系統。中間的才是主要的驅動層。

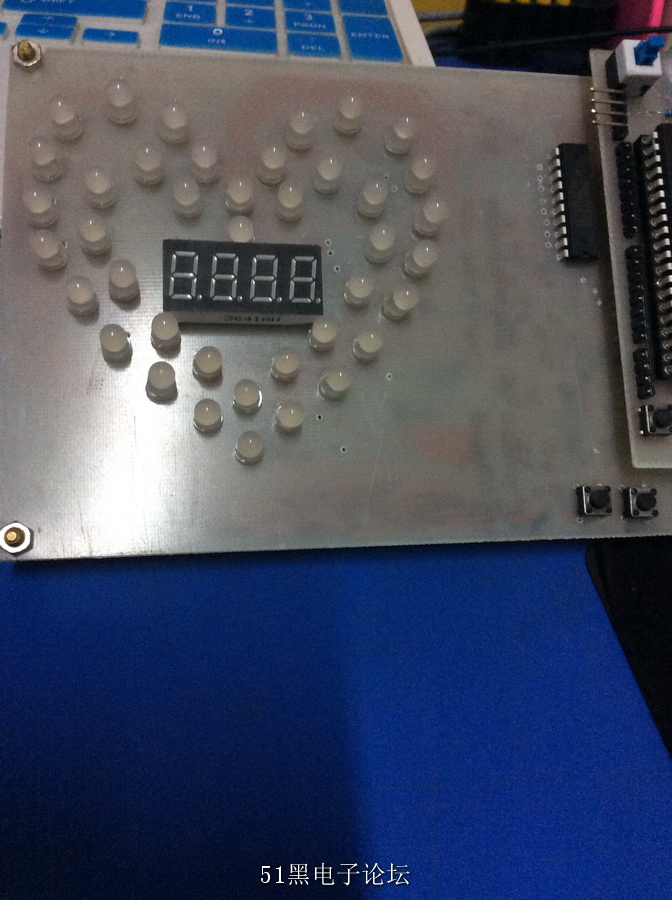

再來一張正面照片
上面這個是我做的第一個，送人了。 為了紀念我又做了一個新的改良版，用了霧狀彩燈，亮度不刺眼。 欣賞一下改良版吧，程序不變。
需要原件 ： 51單片機最小系統（其他單片機也可以，我選的是STC89C52RC） 74HC595鎖存器 5個 74HC573鎖存器 3個 共陰三色彩燈 40個 四位共陰數碼管 1個 10cm X 15cm覆銅板兩塊 排針 若干 導線 若干（跳線用到） 限流電阻若干15個左右 （阻值100歐-1K吧，想省電一點就1K的，亮一點就用200歐的） 按鍵2個 我把 原理圖 和 走線圖 貼上來供大家參考，我相信我做的不是最好，希望想仿制的朋友能夠進行改進
這是74HC595的接法（我用的是貼片的，體積小 易焊接，還便宜）
這是三色霧狀彩燈的接法。上面的0805是限流電阻，我用的是貼片封裝的，比較省空間

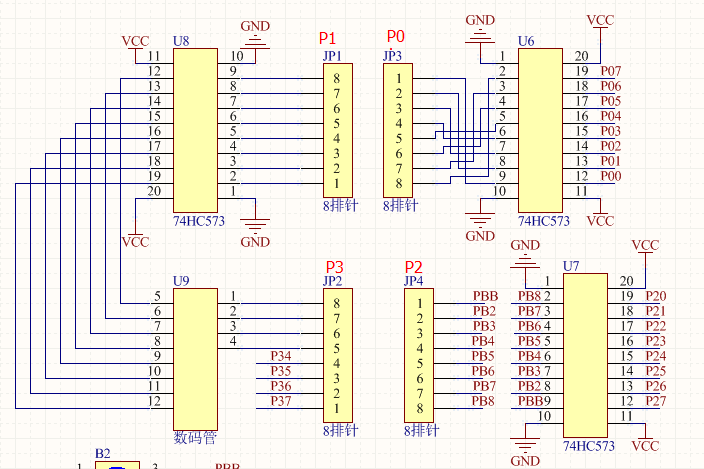

這是51系統小板和74HC573的接法了，為了提高速度，充分利用GPIO口，我直接把OE接低電平 LE接到高電平了。這樣使用相當于74HC573是透明的，僅僅起驅動（放大電流）作用。

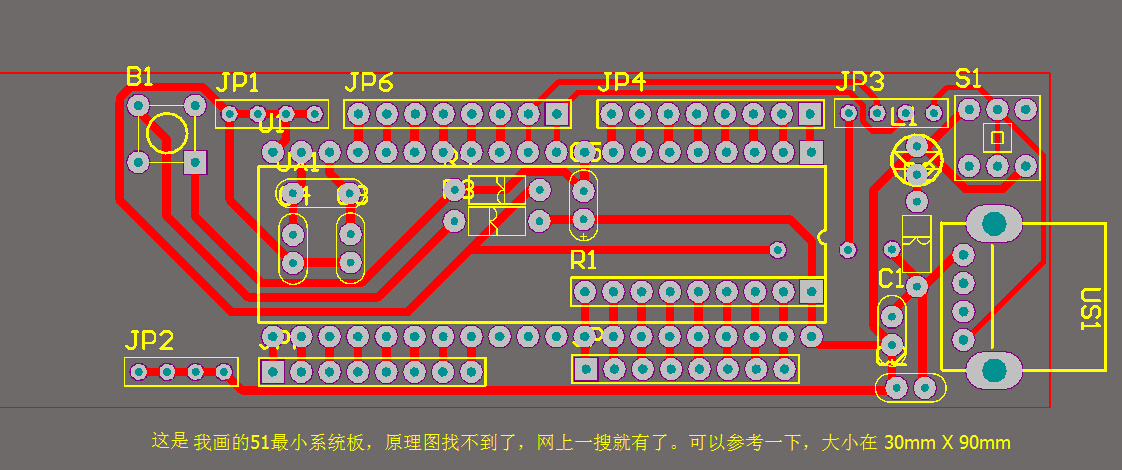

這是51系統小板的PCB布局走線，可以拿來參考下。

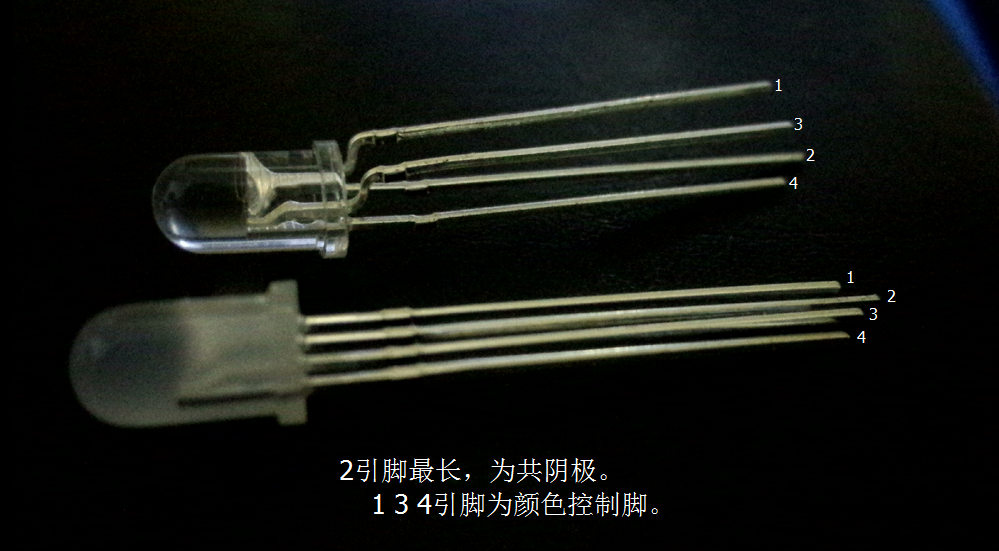

這是重頭戲了。每個燈都是四個引腳，一個共陰極腳，三個顏色的陽極腳。有40個彩燈，分為5組，每組的同樣的顏色引腳接一起（采用搭橋式焊接法，布線的時候我并沒有接）。所有燈的陰極全部引出，接到74HC595鎖存器上面。5組燈，每組三種顏色，引出三條線，5組即3 X 5=15條線 ， 接到兩個74HC573的輸出端。剩下的一個74HC573用來驅動共陰數碼管。 說一下燈引腳的折法，燈買回來的時候間距是50mil，我們手工做不出來這么精細的板子。所以要把引腳折一下，方便焊接 也同時增大了引腳間距（折成100mil）。
最后總結一下：采用51單片機接5個74HC595 進行陰極驅動。2個74HC573驅動燈的陽極，剩下一個74HC573驅動數碼管陽極.就是這么簡單。
首發在我的博客 mapan.xyz/archives/126 絕對原創，歡迎訪問 ，剛才錯發在了51單片機討論區
絕對原創，歡迎仿制 |
