文氏電橋振蕩器

ID:86860 · 發表于 2015-7-26 01:44

利用集成運算放大器的優良特性，根據自激振蕩原理，采用正負反饋相結合，將一些線性和非線性的元件與集成運放進行不同組合，可以方便地構成性能良好的正弦波振蕩器和各種波形發生器電路。由于集成運算放大器本身高頻特性的限制，一般只能構成頻率較低的RC振蕩器。本實驗僅限于對最基本的波形發生電路進行實驗研究。
　　集成運算放大器輸入端接上具有選頻特性的RC文氏電橋可以構成文氏電橋振蕩器，產生正弦波信號。RC文氏電橋的RC串并聯電路的選頻特性如圖1(a)所示。一般取R1=R2=R，C1=C2=C，則RC串并聯電路有對稱的選頻特性曲線如圖1(b)所示。當頻率fo=1/2πRC時，可在R，C并聯的兩端得到最大的電壓值Uf+=uo/3。把這個電壓輸入運算放大器的同相端作為正反饋信號，把電阻R3，R4的分壓電壓作為負反饋信號uf_輸入運算放大器的反相端。如圖3－22所示，調節電阻RI＇，使負反饋電壓u，￣接近正反饋電壓u，＋，但又稍小于正反饋電壓Uf+，這時電路滿足振蕩的幅值和相位條件，而且輸出波形失真最小。如果負反饋電壓遠小于正反饋電壓，即uf_<<Uf+雖電路滿足振蕩條件，但因正反饋過強，使輸出波形嚴重失真。如果負反饋電壓遠大于正反饋電壓uf_<<Uf+則電路不滿足振蕩條件，不能起振。因?yàn)镽C串并聯電路在振蕩頻率f0時的輸出電壓Uf+是輸入電壓（即運算放大器的輸出電壓仍。）的1／3。

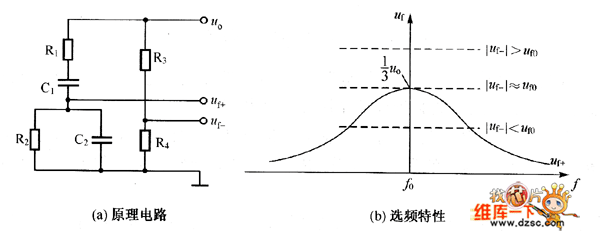

圖1 RC文氏電橋

　　　實際上要始終精確保持|uf_|與|Uf+|接近是困難的，為此在電阻R3的一部分阻值上并聯二極管，電路如圖2所示。當輸出電壓仍。幅度增大時，二極管兩端的電壓也增大，使二極管的導通電阻減小，負反饋增強，從而阻止輸出電壓仍。的增加；反之，當輸出電壓仍。減小時，負反饋減弱，使輸出電壓切UO幅值增大，這樣就起到了穩定輸出電壓幅度的作用。除了二極管，常用的穩幅元件還有熱敏電阻等。

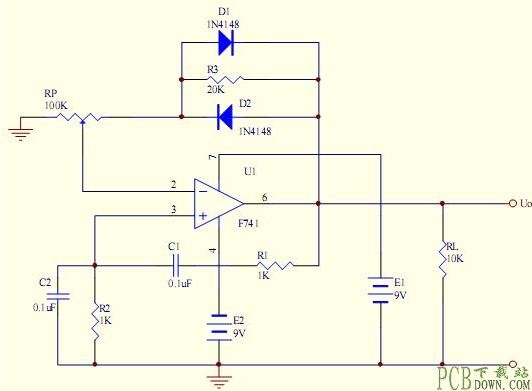

圖2 文氏電橋振蕩器電路

ID:1100060 · 發表于 2023-11-27 23:12

文氏電橋，運放用一個即可，但用三極管卻一定要兩級。
