Altium Designer原理圖更新PCB時,未改動元器件布局變動問題？

PCB布局、布線完工之后，由于設計功能，發現不完善時, 原理圖部分功能需要改動，

再改原理圖，修改完成后，導入PCB過程中，發現PCB中未改動（部分）的元器件 布局發生了變化，

沒改動的元件，怎么也跑到了"room"中去呢？

這時，需要把元件重新將其歸位，給工作帶來了很大的麻煩，若原理圖需多次修改，

將增加繁瑣而龐大的工作量，每次都要重新移回原始的布好的地方 。


\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\   華麗分割線   \\\\\\\\\\\\\\\\\\\\\\\\\\\


鑒于上述現象，有兩種解決辦法，現分述如下：

2、整體修改（此為正解, 這種方式 才是 真正 解決根部 的問題 ）

出現此現象的原因是因?yàn)槠骷�在原理圖和PCB中的“唯一ID“不一致所致。

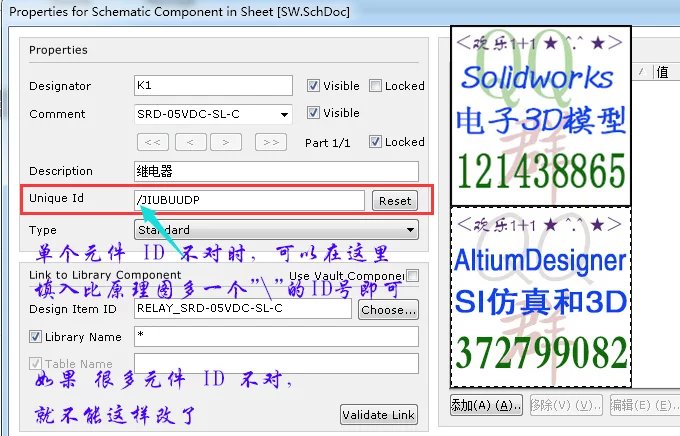

即使標號一致, AD里 還有一個叫做 "唯一ID"  的項 ,    如下圖

這個ID號必需一樣了, 更新時才不會影響布局( 元件到處亂跑 ).

如果是個別元件不同,可以手動修改.

在PCB元件屬性中, 填入比原理圖多一個"\"的ID號即可,  如下圖:



3、如果是很多元件的ID不一致,

手動修改太麻煩了, 可以使用AD的 "器件連結" 功能批量修改,

如下圖:






完成后, 再?gòu)脑�理圖更新到PCB的時候, 就不會 出現題目所說的情況了( 沒改到的元件也會到處亂跑了  )，

記�。和瓿珊笤俑�新PCB， 更新PCB 的命令是：D U 。
