晶振的種類繁多，但基本可以分為兩個大分類，就是有源晶振和無源晶振。有源晶振不需要匹配外接電容，而無源晶振需要。那么為什么無源晶振需要匹配電容呢？
1、無源晶振的結構

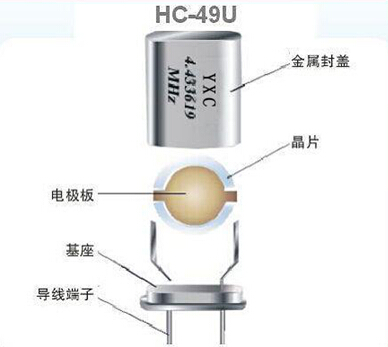

無源晶振的結構簡單，大體上就是里面一塊壓電晶片，外面加上封裝防震。結構非常的簡單，這就是為什么無源晶振也叫作晶體的原因。
2、壓電效應
只要在晶體上施加電場，就能輸出信號。有源晶振實際上是一個電場加上無源晶振，所以，無源晶振和有源晶振在一定條件下，是可以通用的。所以無源晶振需要匹配好電容，才會給晶體施加穩定的壓力，才能輸出穩定的信號。
3、如果匹配電容
無源晶振的負載電容，其實也是匹配電容，所以，要根據晶振上給出的電容來匹配就可以了。
一個12M晶振的負載電容為12.5PF，那么在匹配12.5PF的電容是，晶振輸出的才是12M。如果改成9PF或者20PF，那么無源晶振輸出的頻率會與12M差很多。
|
|
