解決gerber-Failed to Match All Shapes for PCB問題

ID:90228 · 發(fā)表于 2015-9-29 02:30

有效解決在Protel 99se導gerber時,

提示gerber-Failed to Match All Shapes for PCB出錯問題

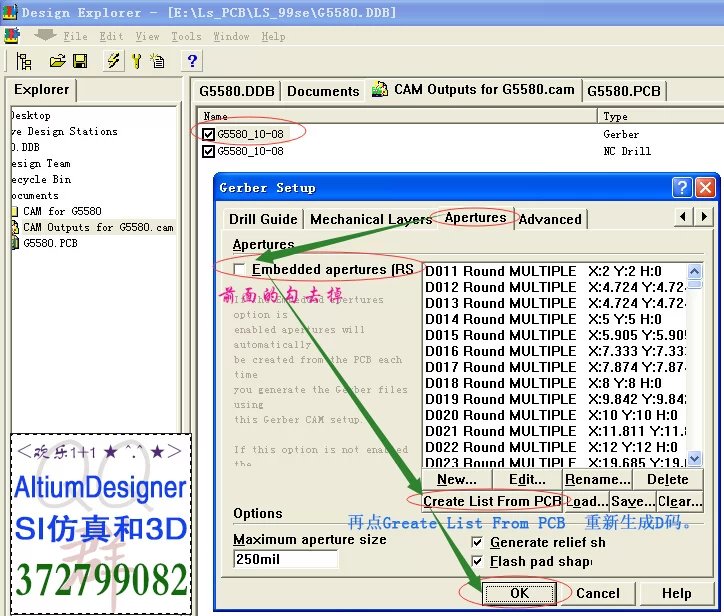

如圖:

[size=12.800000190734863px]這種問題很好解決，打開這個窗口:

Embedded apertures前面的勾去掉，

再點Greate List From PCB 重新生成D碼。

英文版本的常會出現(xiàn)這種情況，中文版的不會，如果還是不懂，可以用中文版的導出GERBER.

ID:62501 · 發(fā)表于 2019-4-19 17:36

今天我也遇到同樣的問題，其實有更好的解決辦法。就是先轉(zhuǎn)成.DXF 文件，然后用CAM350導入.DXF文件，再用CAM350生成Gerber 文件。
