AD14出現[Silk To Board Region Clearance Violation] 已解決

[復制鏈接]
跳轉到指定樓層
樓主
ID:90228 發表于 2015-9-29 13:02 | 只看該作者 回帖獎勵 |倒序?yàn)g覽 |閱讀模式

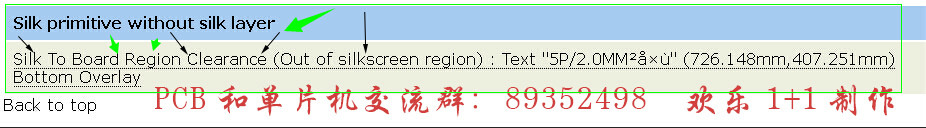

DRC檢測到的 錯誤報告：
[Silk To Board Region Clearance Violation]Silk To Board Region Clearance:
(Out of silkscreen region) Text "5P/2.0MM插座" (728.345mm,407.924mm)
Bottom Overlay Silk primitive on board region without silkscreen  Advanced PCB22:16:282014-6-31

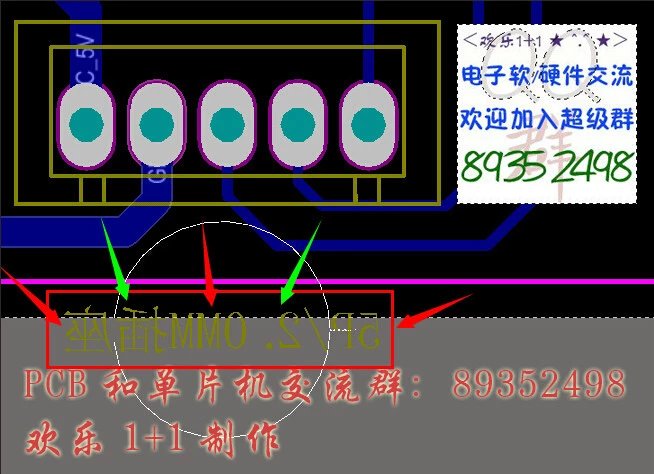

問題點：



——————————————————————————————————————————————————————————
解決方式：元件值的文字 [size=18.399999618530273px]Text "5P/2.0MM插座" 超出了板邊，所以會報錯！






分享到:  QQ好友和群QQ好友和群 QQ空間QQ空間 騰訊微博騰訊微博 騰訊朋友騰訊朋友
收藏收藏 分享淘帖 頂頂 踩踩
回復

使用道具 舉報

沙發
ID:56809 發表于 2020-4-1 14:30 | 只看該作者
講解分析詳細。我遇到的是另一種情況。記錄下來。
