很多新手在問示波器怎么用，苦苦尋找示波器的教程。以前用的大多是那種 很大臺笨重的模擬示波器，調節非常麻煩，幾十 M 的價格都要好幾千，我也買不起， 所以至今是只見過豬走路，沒吃過豬肉�，F(xiàn)在都是數字時代了，現在的一臺數字示波器 100M 的不到兩千 MB 可買得一臺了，小巧、彩色、而且可說像傻瓜式的，操作非常方便面，只 需測量時按下上面 AUTO 自動調按紐就行了。 實際維修運用中，用得最多的就是測量晶陣、時鐘頻率、檢修 PWM 電路 及一些關鍵信號的捕捉，快速準確鎖定故障點。今天閑來沒事就簡單給大家演示一下示波器 實際維修的運用及所測到的波形。

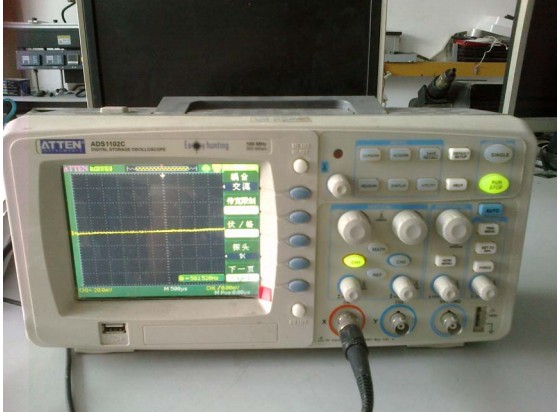

主演：安泰信 ADS1102C 配角：我是剛來的(楊老師） 首先先請主演先登場吧

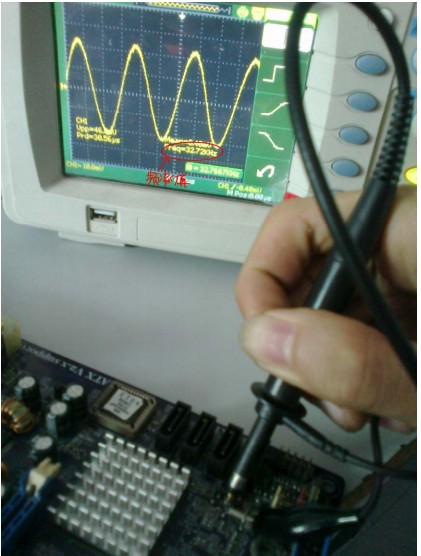

第一：檢修不觸發故障主板時，可以用示波器測 32.768 和 25M（NF 的板）晶振是否起振， 非常直觀，非常準確，有些人可能拍磚：“用萬用表測晶振的兩腳的壓差不是也可以判斷其 好壞嗎？沒錯，但是我要告訴你你只對了一半，有壓差只能初步判斷是好的，實際維修中也 經常碰到有壓差但不起振的故障，在沒示波器下最好的方法就是代換一個。但如果我們有示 波器，測其晶振兩腳，會有一個正弦波，且下面標有對應的頻率數值沒有偏移，那么晶振肯 定是好的。如圖為實測 32.768 的波形

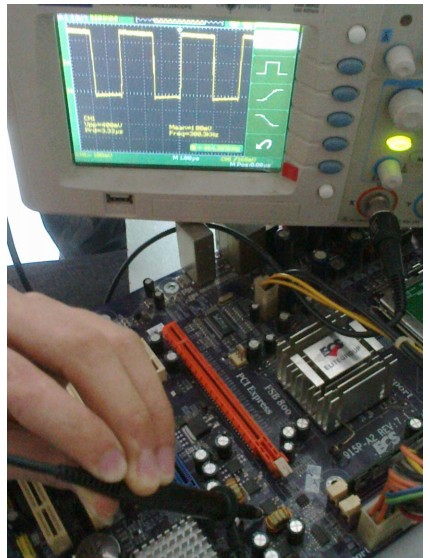

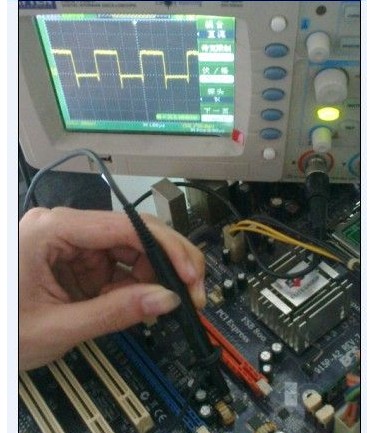

第二：在檢修能上電不亮機故障時，首先就是測量主板各大供電是否正常，而如今的主板的 供電方式大多彩用了 PWM 控制方式，用它來檢測 PWM 控制電路是否正常工作，也是比萬 用表更準確更直觀，正常工作時的波形為脈沖方波。如：如圖為 CPU 供電電路的脈沖方波， 表明 CPU 電路正常工作
表明內存供電電路正常
橋供電正常
第三：對于主板不亮故障，如以上測完主板供電都正常情況下，就要檢測主板各時鐘是否正 常了。這時示波器的作用更明顯了，它能非常準確的測出該點的時鐘頻率的數值，正常為一 個正弦波。萬用表測也行，一般 33M 為 1.6V 左右，66M 為 0.6V 左右，100M 為 0.4V 左右， 只是個大概判斷，當然沒示波器來的準確。

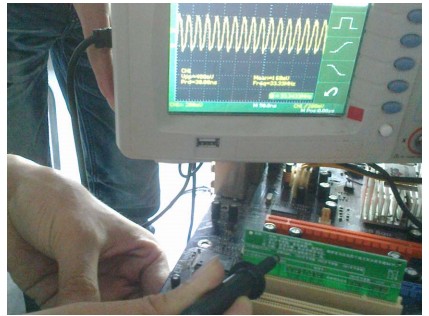

如圖為實測的 33M 頻率波形（測量點可用打值卡上測，或在 PCI 槽 B16 測到）
在實際維修中，一般判斷主板有無時鐘，測量這 PCI B16 和 BIOS 的 31 腳有正弦波則說明
時鐘 IC 已正常工作，發出了時鐘，主板時鐘是正常的（ 但不代表每一個元件的時鐘都正常）
第四：此時若供電、時鐘、復位都正常還不跑 CPU 的話，我想每個維修人員都不愿修這種
板，因為連復位都有了，一般問題都出在細點的環節上，如總線故障啊，某個信號不正常、 引起的不亮機，修起來確實是夠頭痛的，一般換 IO，刷 BIOS，做橋咯，不行扔一邊咯。

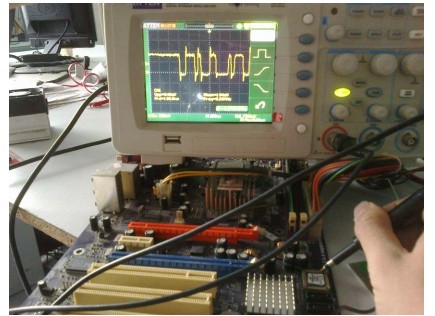

但如果有示波器還是很好找到元兇的，正常時我們可在 BIOS 的 13.14.15.17 腳（為 LPC 腳）， 會測到如下波形
如果有此波形，說明 CPU 已經硬啟動完成，并且可以正常發出尋址指令（也就是片選）選 擇中 BIOS，調用它內部的 POST 程序去自檢主板上的各個設備是否 OK，此時主板一般都 能跑碼了，如果還是不跑碼，一般通過刷寫 BIOS 可以修復。

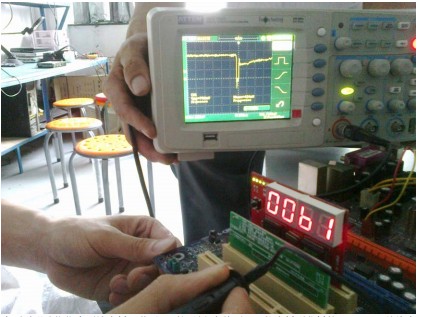

反之如果沒波形，說明 CPU 未正常工作，未能正常發出片選信號選中 BIOS，我們知道 CPU 的這個尋址指令首先是先到北橋，再經南橋，再經 LPC 或 SPI 總線到達 BIOS 的，所 以我們檢修時可從后往前推，此時可測 PC IA34#的幀信號測有無如下波形
有則說明選指指令到達南橋，若無，則問題出在前面，可能南橋到北橋的 HULINK 總線有 故障，或者 CPU 到北橋的 FSB 有故障，再或者 CPU，北橋，南橋工作條件末滿足等等…. （其實此時還可以測下 CPU 和北橋通訊的 ADS#信號有無波形來判斷 CPU 是否正常工作， 但此信號一般直連北橋，沒圖紙也不好測）

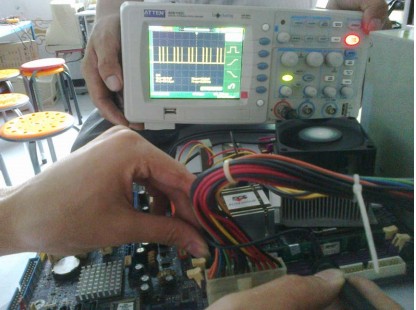

第五：對于能跑 CPU 檔內存的板，可以用它來測內存的 SMBUS 總線是否正常，如OK會有以下波形：

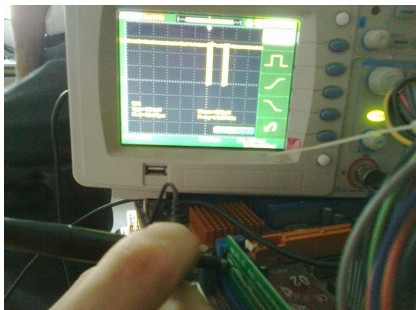

和北橋通信的 AD 線是否正常，正常會有以下波形
第六：對于跑碼正常不顯顯的主板，可以測 VGA 頭的行場同步信號，如正常會有以下波形
卡…………….演示完畢，這是簡單的介紹了下用示波器修主板的一些運用，希望對新手有 幫助。
|
|
