單片機UART串口通訊波形實測

為了對串口通訊的過程有所了解，采用Saleae 的邏輯分析儀對STC15F204EA采用定時中斷模擬的串口信號進行了實時抓取，以確認這種通訊方法的穩定性。

STC15F204EA上沒有硬件UART口，只能通過定時中斷來仿真，在通用IO口上模擬串行通信。
試驗時STC15F204的參數設置如下：

采用定時器0工作于1T模式0(16位自動裝載)，系統主時鐘頻率設置在11.0592MHz。串行通信參數設置：BAUD：115200，8位數據，1個停止位，無奇偶校驗，發送順序為低位先發送。

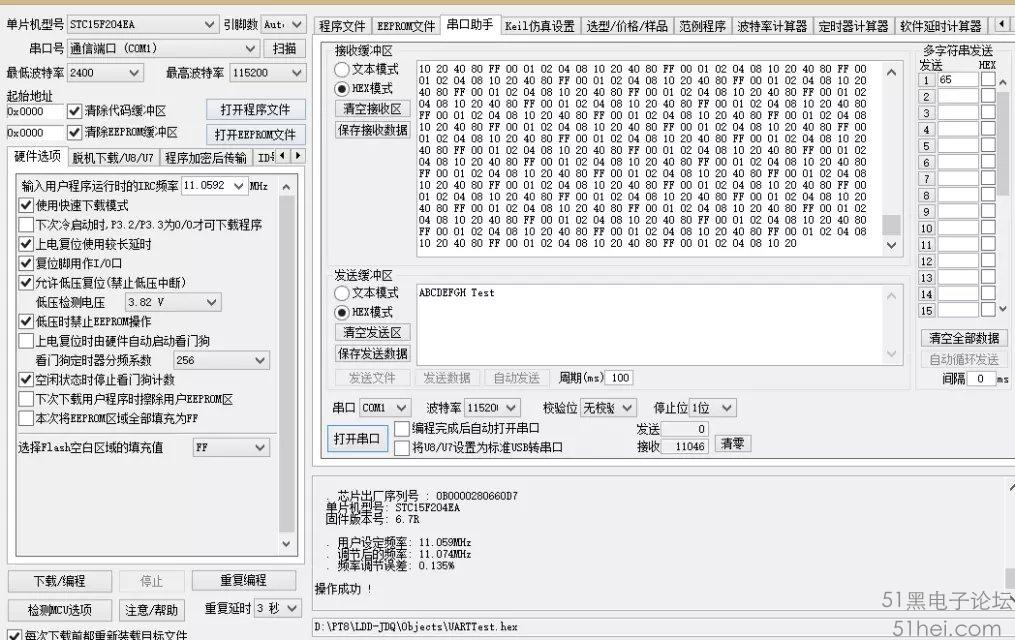

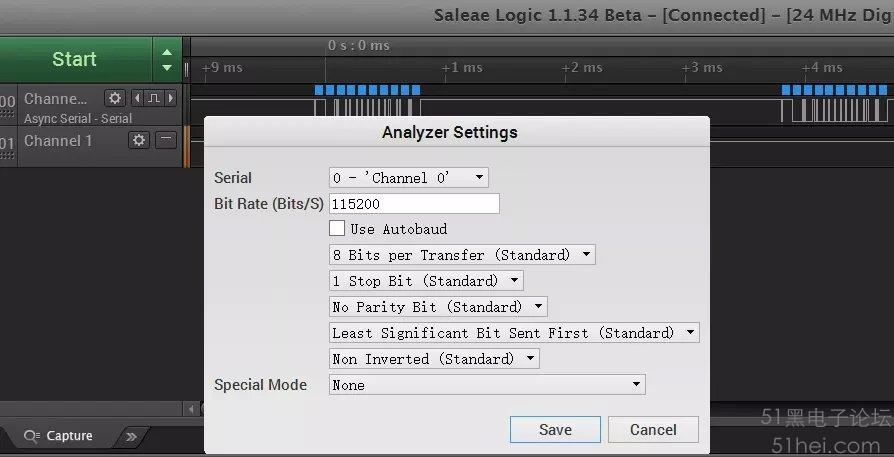

信號抓取的設置如下：

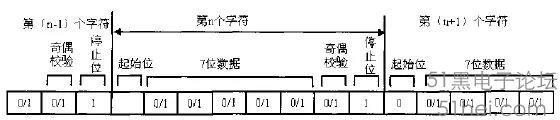

按照起止式異步通訊協議，數據包括一個起始位，n個數據位，一個奇偶校驗位，m個停止位。格式如下圖所示。當不選擇奇偶校驗時，該位不存在。


以下為實際測試的結果：

                              字符0x0,0xFF循環的波形，有點標識的是有效數據采樣點，在起始位和停止位均不標識。

定時信息：從起始位低電平起，連續8個高電平，然后一個停止位高電平。完成后開始下一個循環。

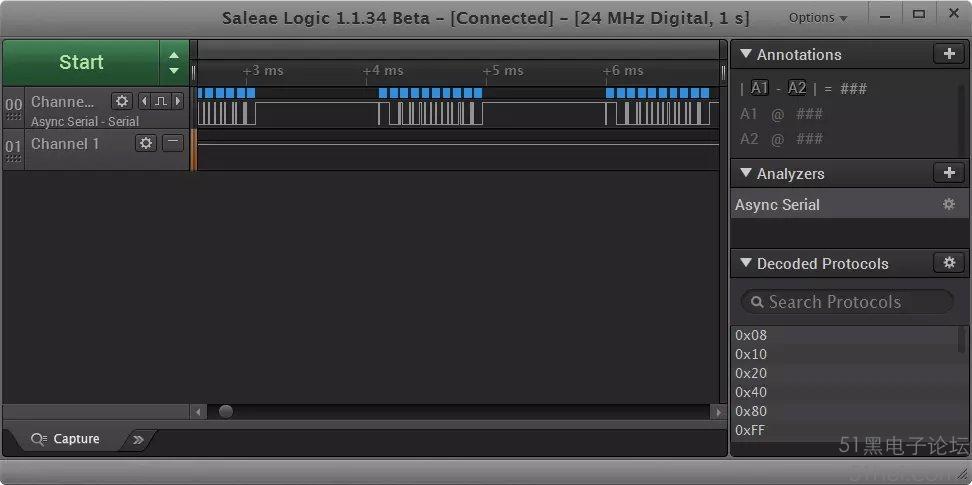

連續的數據波形：0xFF，0x00,....，0x80的波形。可以看出，如果要發送0b0000 0001, 按時間順序則是，低(起始位)，高(1)，低(0)，低(0)，低(0)，低(0)，低(0)，低(0)，低(0)。但是后面的7個連續的低電平連接在一起，就形成了一個較長低電平。
從0xFF，0x00 ~ 0x04的波形，可以看出，先發送低位，然后是高位。

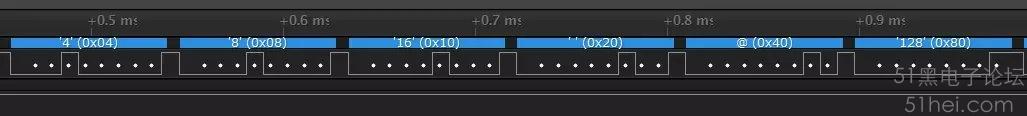

從0x04-0x80的波形

每個字符的發送時間為87.9us。

停止位長度9.042us，起始位長度也是9.042us。

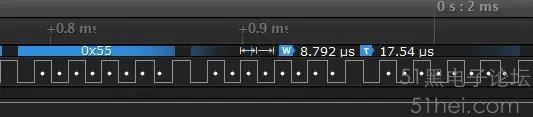

全部抓取0x55時的波形如下：

單個高電平寬度8.75us。

中間插入延時1.029ms的延時循環。
