自己DIY的功放板過程

ID:94349 · 發表于 2015-11-2 14:00

本帖最后由 51黑er 于 2015-11-2 14:07 編輯

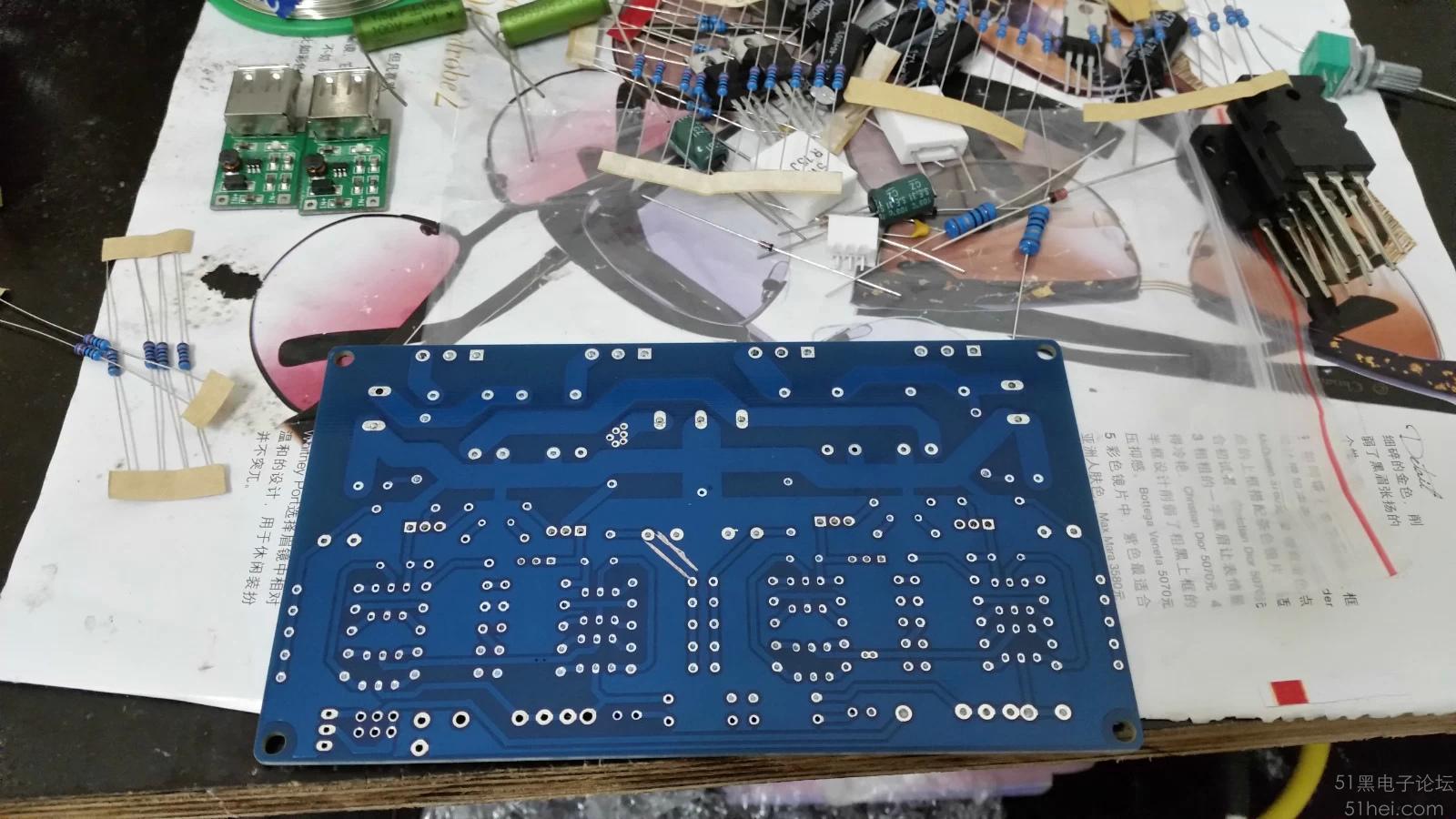

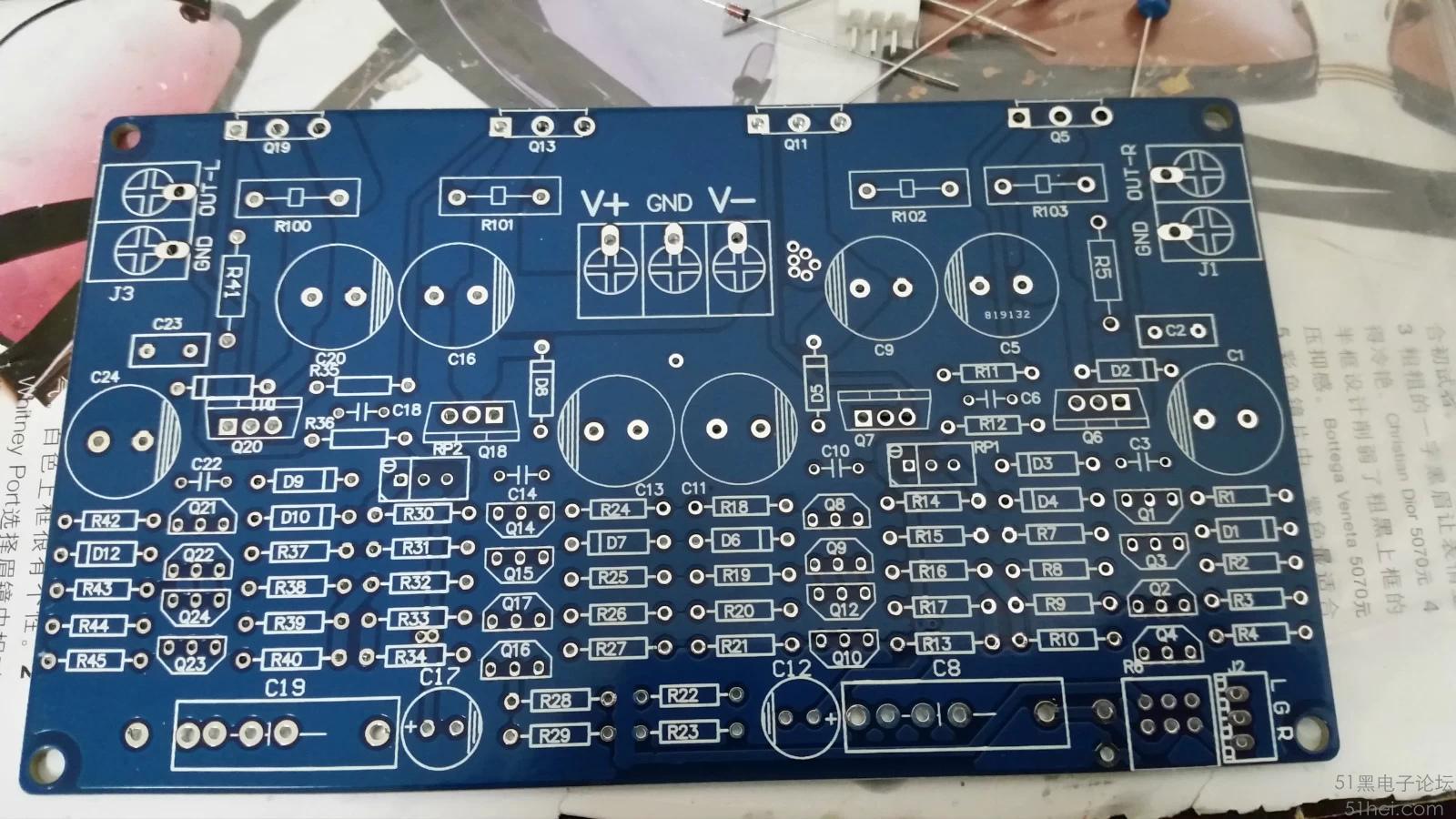

拿到的一塊pcb空板

Proteus 7繪制時，繪制錯了少畫一條線結果就把前級的差分電路的發射極的電阻接地了

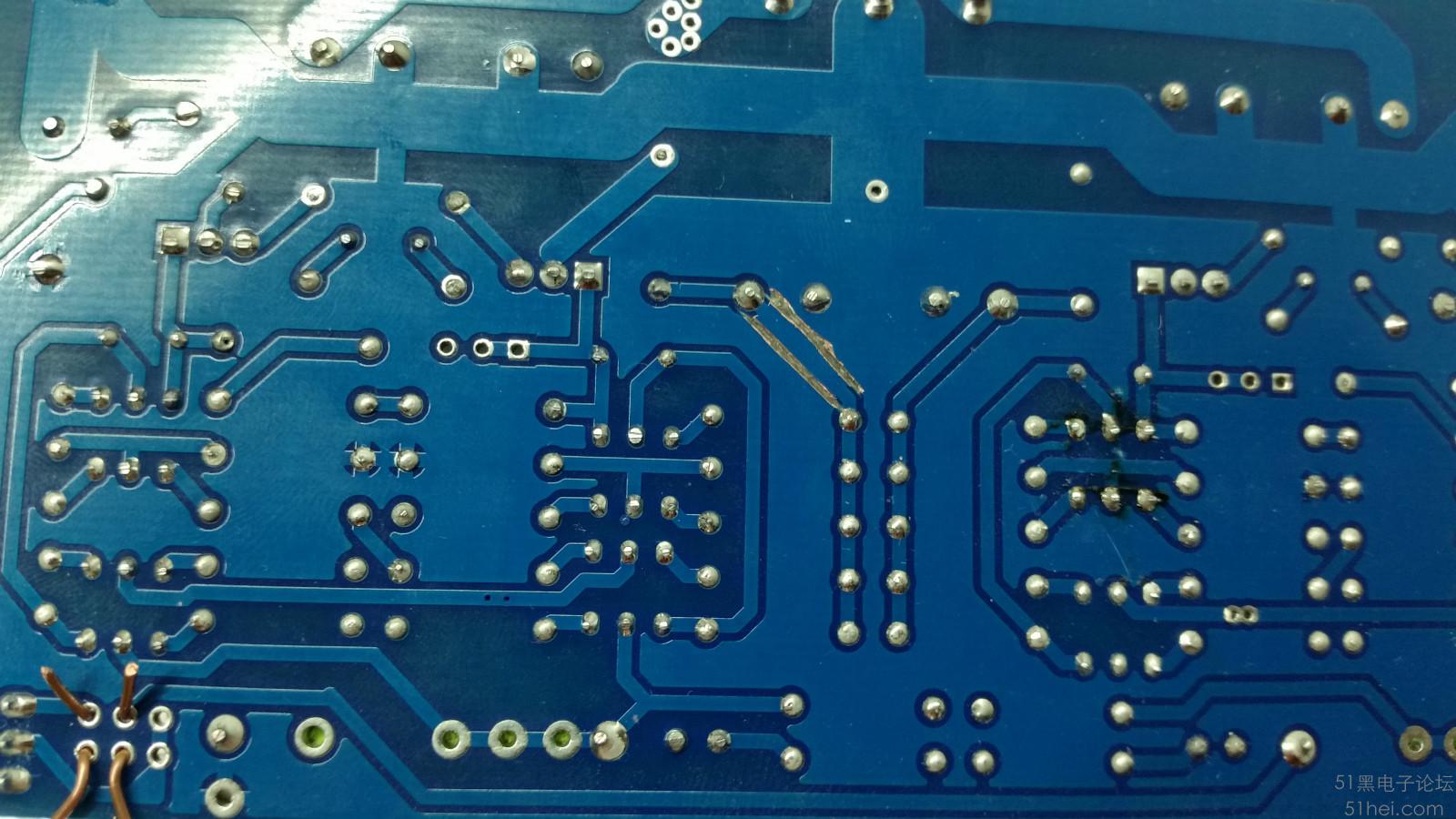

回來自己又改正的有點不完美了

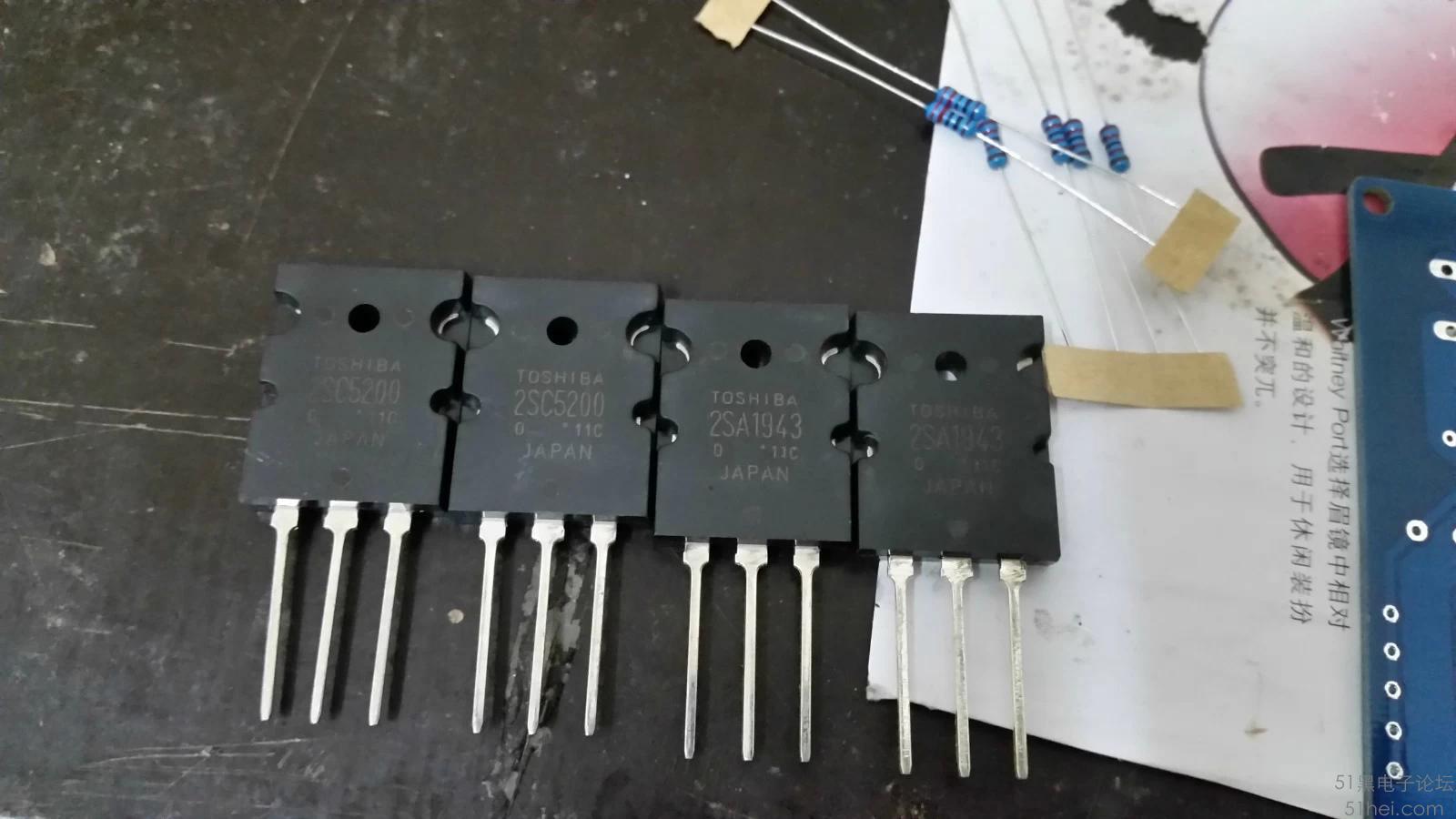

東芝的大功率對管

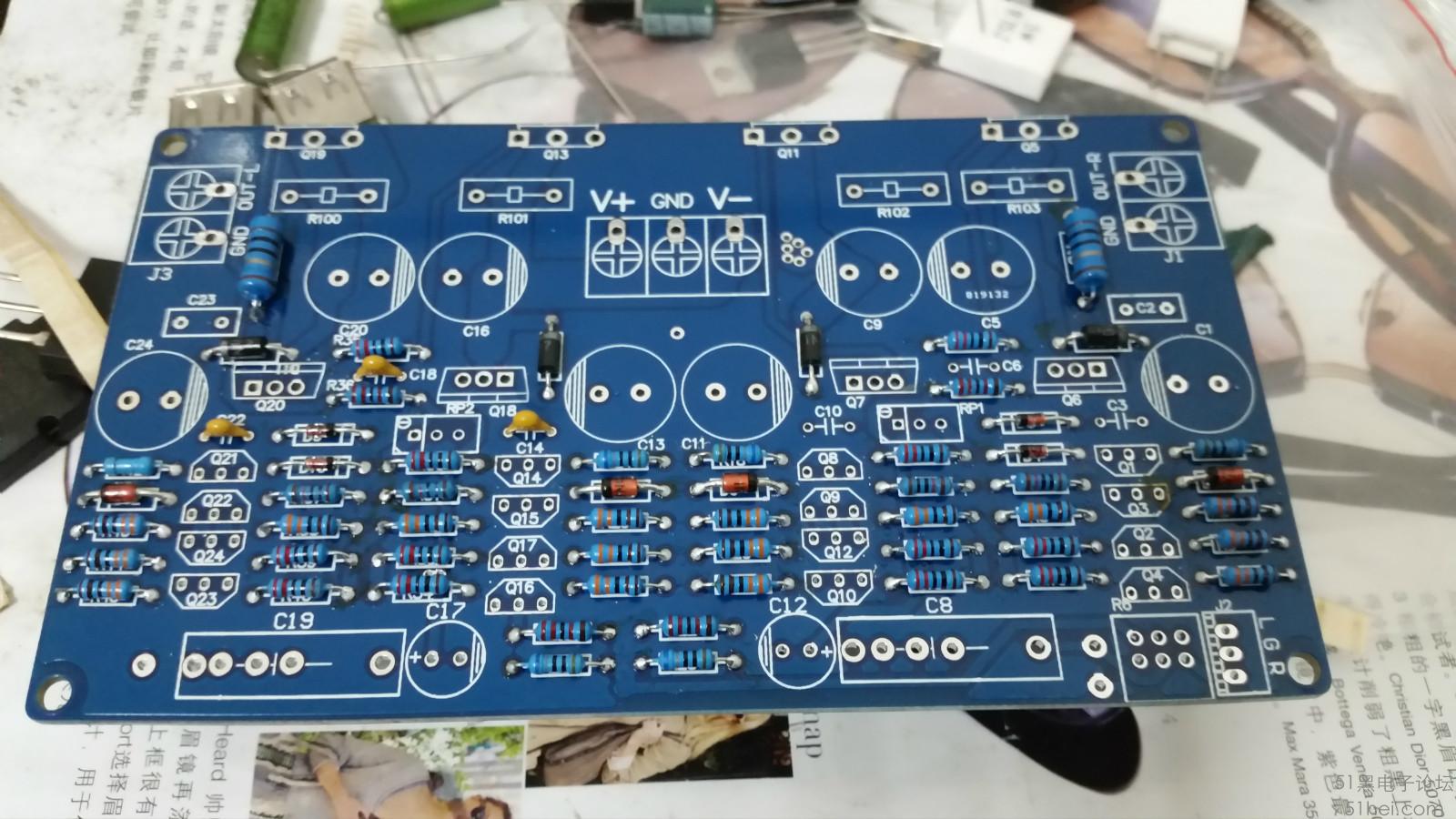

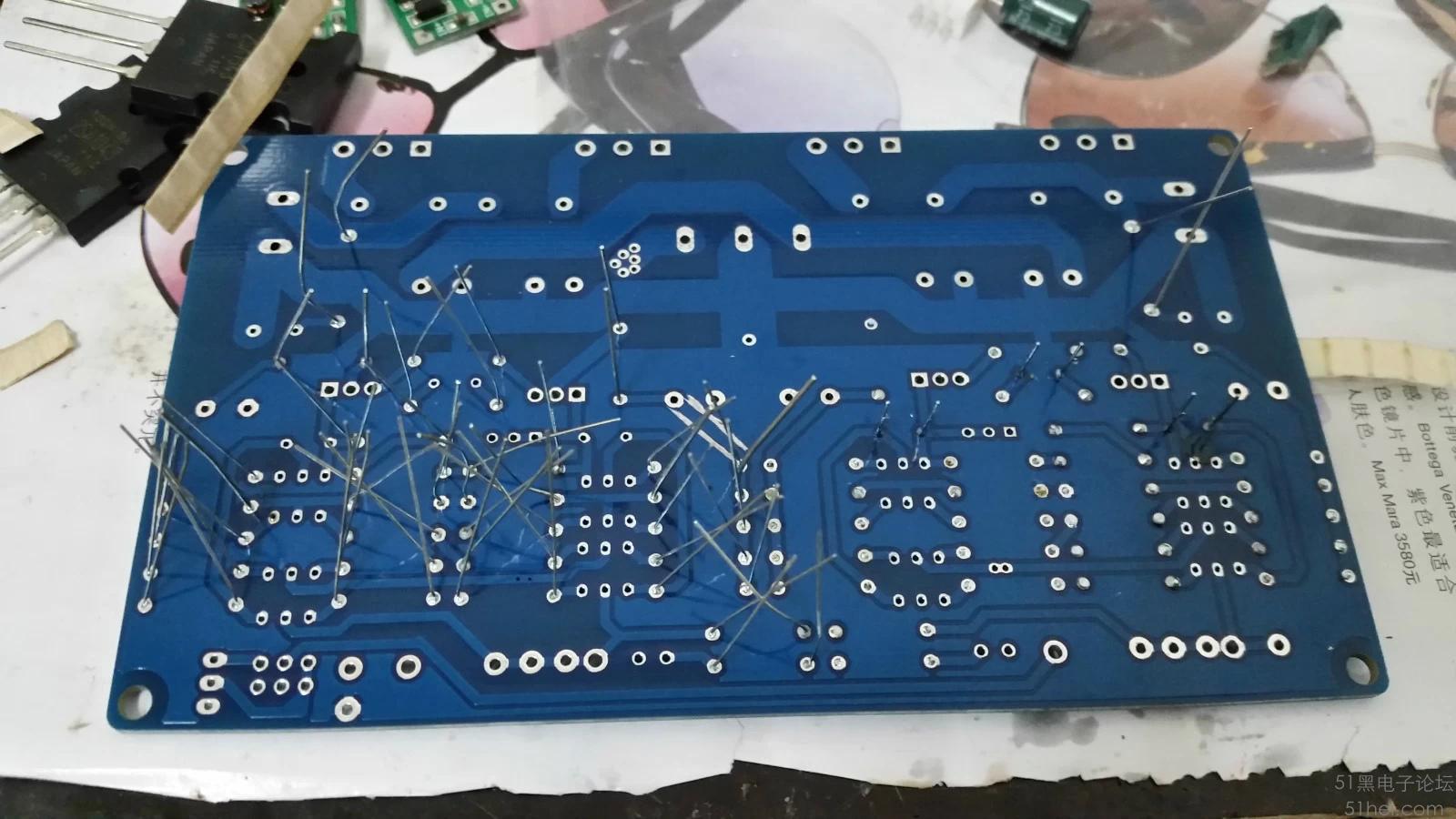

已經焊好電阻了的板子

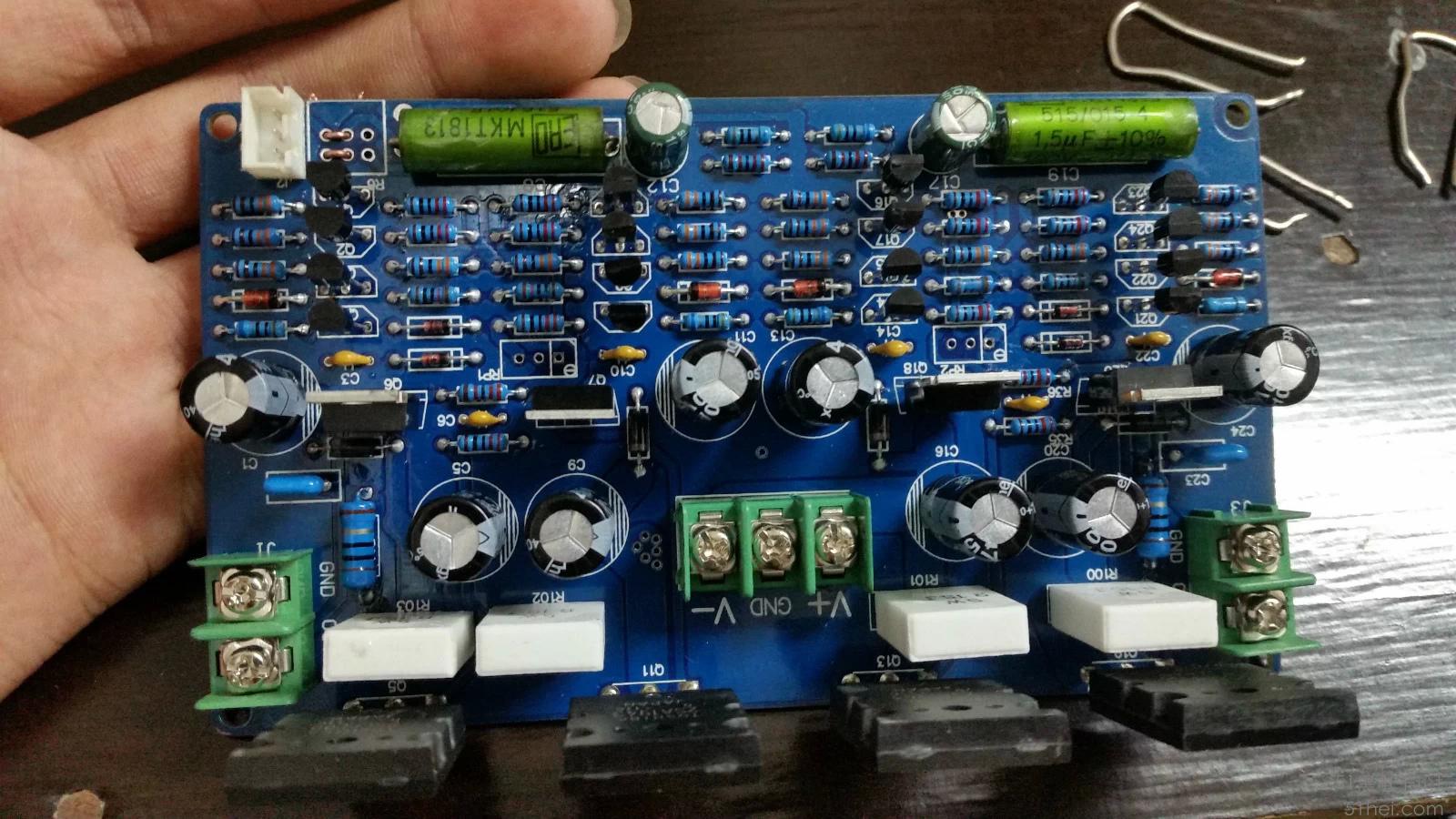

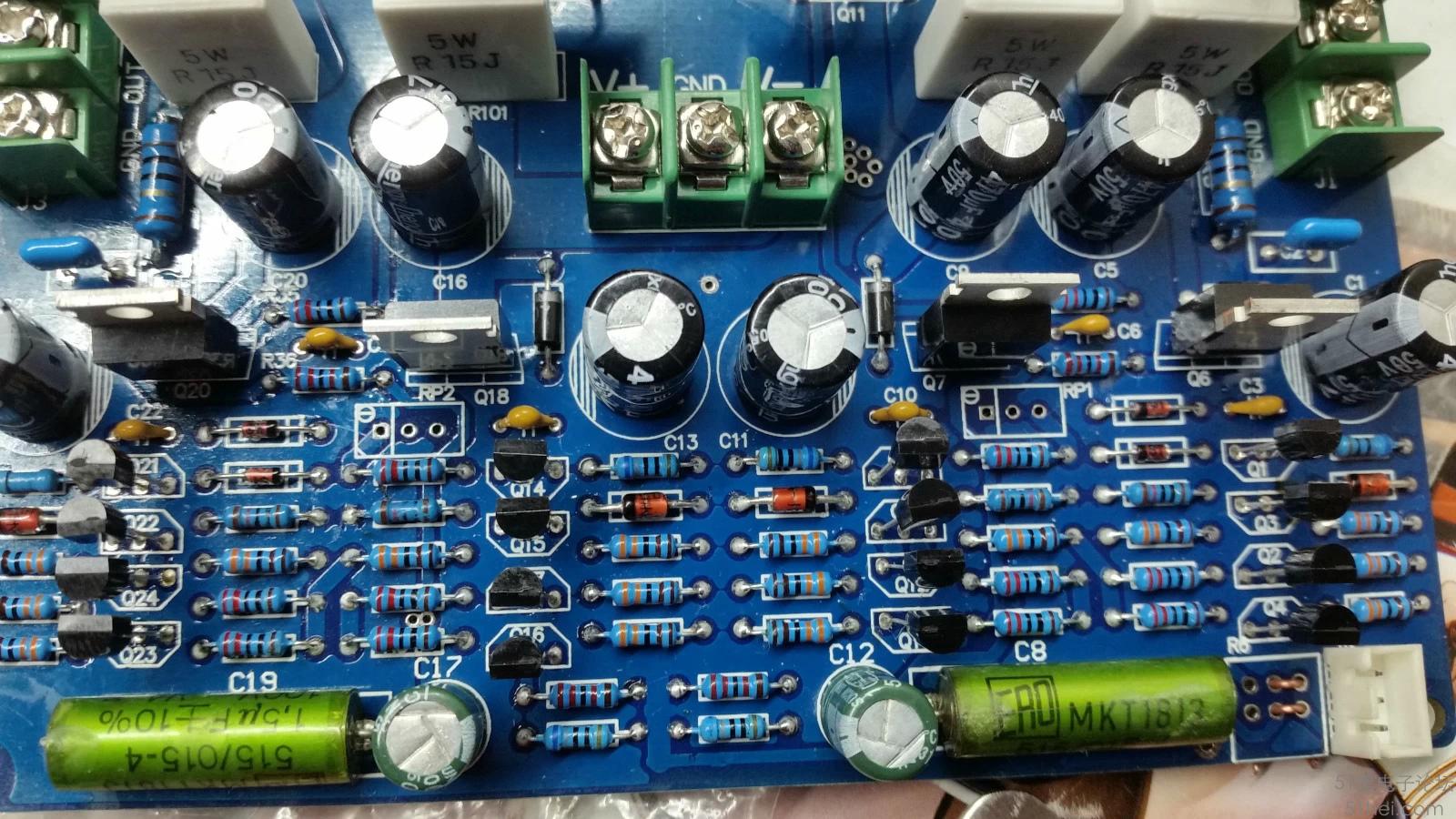

下面都是板子的特寫

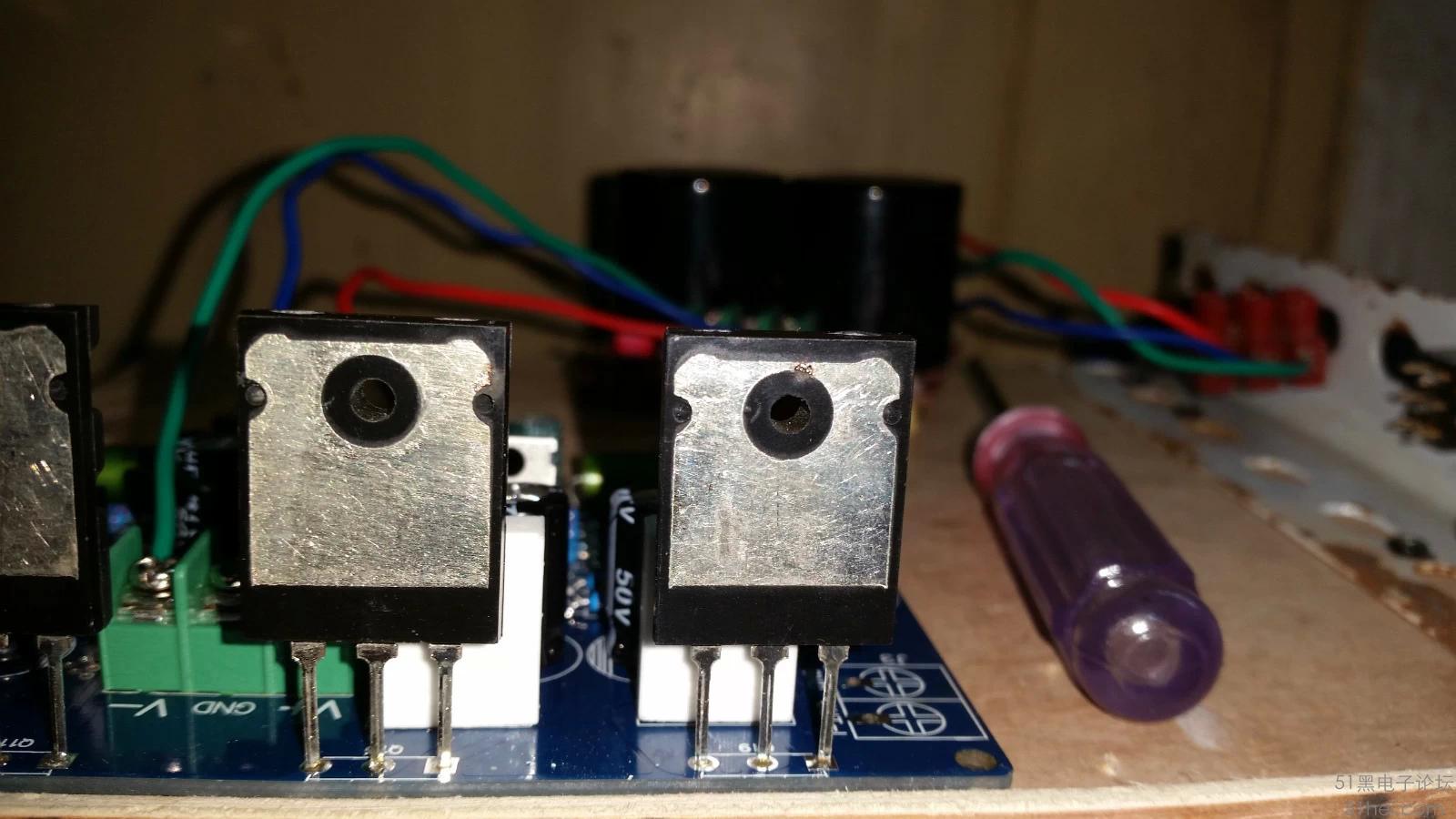

在試機時沒加絕緣打火燒的但是管子沒壞

400瓦的環牛
裝過程已經結束了，接下來就是調試與試音了等下次繼續上傳

ID:44267 · 發表于 2015-12-1 12:20

看起來不錯啊,Proteus還可以畫板不會用
