用16 x16的LED點陣顯示漢字或圖片時，有時需要用到特定的軟件來處理。但是對于簡單的圖像，可以使用手繪方式繪圖，然后根據需求，將圖像轉換為C語言的數組，粘貼在C程序中使用。此時用Excel可以快速實現。以下是實現的效果。
以16*16點陣的漢字為例，基本制作過程如下：

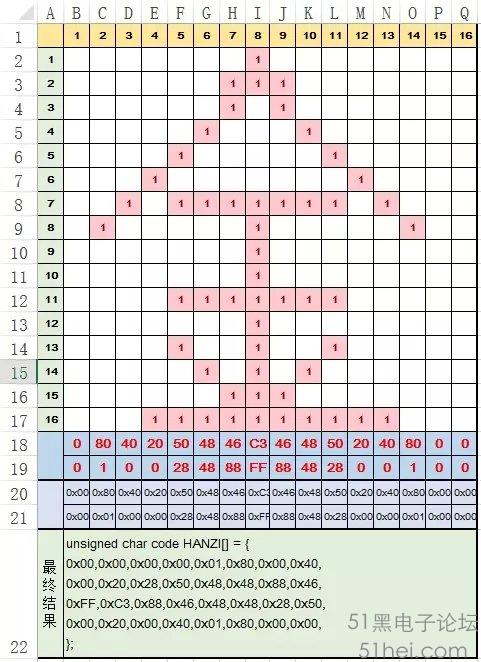

1. 在Excel中，框出一個16*16的區域，如上圖所示，標示行號和列號。在繪圖區，設置條件格式：如果單元格的數值等于1，則顯示為粉色底色的數字。這樣，當填入數字1時，就能夠突出看到填入的效果。
2. 在標示出的區域內，用描點的方式繪制所需圖形。需要顯示數據的地方填入1，其余地方保持空白。
3. 因?yàn)槲宜褂玫狞c(diǎn)陣是16行 x 16列的，是以逐列的方式進行掃描的。因此取數據時，從每一列的第16行起，逐步取數。但因?yàn)槭褂玫氖谴邪l(fā)送方式，因此需要將每一列分為2個字節，先是下半部分為一個字節，然后再上半部分為另一個字節。同樣，作為串行顯示方式，最先進入顯示陣列的數據是圖像的最右邊一列(Q列)的右下角的半列(Q17:Q10)，然后是右上角的半列(Q9:Q2)，然后是向左邊面逐列顯示(Q->P->O.....-->C-->B這樣的順序)。以這樣的順序送數據到對應列的數據寄存器，就可以正確顯示所要的圖像。
下面是十六進制數據的形成過程：
1. 每列中，上半列的字節計算公式為：=DEC2HEX(B9*128+B8*64+B7*32+B6*16+B5*8+B4*4+B3*2+B2)。其中DEC2HEX是將十進制數轉換為16進制方式的字符串格式的函數。里面B9*128+B8*64+B7*32+B6*16+B5*8+B4*4+B3*2+B2則是將圖像數據轉換為字節數，最底下一行對應的數值是128(2的7次方)，然后依次對應64，32，。。。，1等。把這個計算的結果，顯示在每一列圖像的下方。這個可以在把第一列的公式填寫完成后，通過拖動的方式將全部16列填滿即可。
對應于下半列，相應公式為=DEC2HEX(B16*128+B15*64+B14*32+B13*16+B12*8+B11*4+B10*2+B9)。
2. 將16進制字符串顯示格式標準化。因?yàn)榻Y(jié)果要用在C語言中，因此需要將默認的格式轉換為C語言的默認格式 0xNN的形式。如果不要求美觀，可以直接在上面顯示的結果前面加 “0x”即可。為了美觀，則需要判斷上面的結果是1位長度還是2位長度。對于1位長度，則在其前面增加“0x0”，否則只增加"0x"即可。對應于每個單元格，其公式為：=IF(LEN(B18)=1,"0x0"&B18,"0x"&B18)。其中IF為條件語句，條件為LEN(B18) = 1, 如果條件成立，則增加"0x0" (0x0 & B18)，否則只是增加"0x" (0x & B18)。
對于其他行列，拖動即可獲取所有字節的C語言標準化16進制字符串。
3. 將整個數據合成為一個C語言語句，可以通過復制粘貼的形式，粘貼到C語言源程序中。 根據前面一部分第3點說明的字節順序，可以逆序的方式，將上面的32個字節合并成一個C語言數組定義語句。不過這里面沒有復雜的技巧，只是很繁瑣的重復工作。做法如下：
="unsigned char code HANZI[] = {" &CHAR(10) & CHAR(13) &
Q21&","&Q20&","&P21&","&P20&","&O21&","&O20&","&N21&","&N20&","&CHAR(10)&CHAR(13)
&M21&","&M20&","&L21&","&L20&","&K21&","&K20&","&J21&","&J20&","&CHAR(10)&CHAR(13)
&I21&","&I20&","&H21&","&H20&","&G21&","&G20&","&F21&","&F20&","&CHAR(10)&CHAR(13)
&E21&","&E20&","&D21&","&D20&","&C21&","&C20&","&B21&","&B20&"," & CHAR(10) & CHAR(13)
& "};"

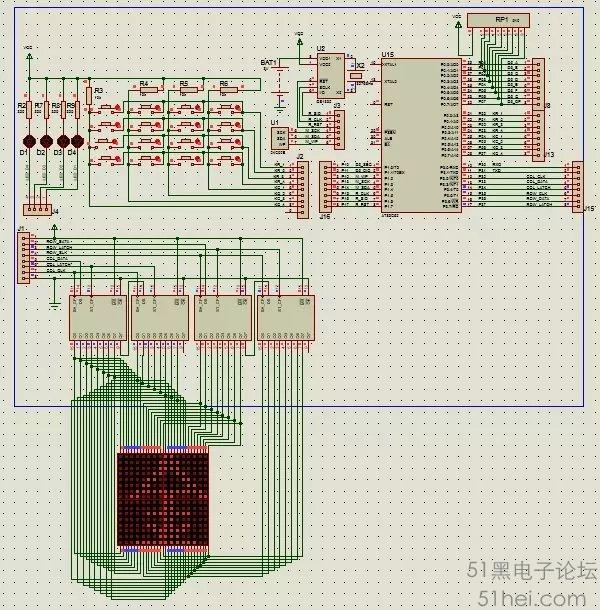

以上的漢字點陣在Proteus中仿真電路如下。其中MCU為AT89C52, 串口芯片為74HC595，行列各2片串聯。左邊兩片提供列掃描地址，后面兩片提供行顯示數據。顯示點陣為4個8*8點陣(Proteus中光電元件MATRIX-8X8-RED將所有管腳移動到同一側后形成的新元件，便于組成并列點陣)組成的一個16*16點陣(上面2個正放，下面2個X軸對稱倒放)。因此在顯示字節計算時，公式略有不同。具體公式為：=DEC2HEX(B11*128+B12*64+B13*32+B14*16+B15*8+B16*4+B17*2+B18)。其余和上面相同。
具體運行效果如下：
|
|
