10W LED的驅動電路~大家給看看

[復制鏈接]
跳轉到指定樓層
樓主
ID:99624 發表于 2015-12-27 02:15 | 只看該作者 回帖獎勵 |倒序?yàn)g覽 |閱讀模式
輸入電源模組的電壓從8V-17V都可, 輸出保持固定電流700mA供LED.

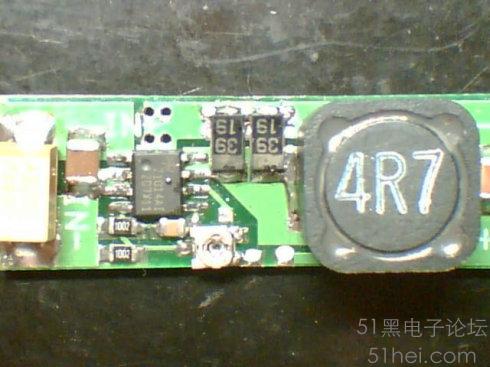

這是淘寶一個商家的驅動電路,驅動一個5x5個芯片10W的LED
AOZ1014降壓電路
主控芯片采用AOZ1014
恒壓輸出,因?yàn)楹銐涸刺匦怨P直,所以所有微小的變化都
會引起輸出電流很大的變化
電路平均效率約91%
輸出電流設定到3500mA 恒流效果還不錯
后期電源下降到4V以下時電流才開始迅速降低,并且效率急劇上升,應該是變直驅模式了

牛B的LTC3780
主控芯片采用LTC3780IG

恒壓輸出,因?yàn)楹銐涸刺匦怨P直,所以所有微小的變化都會引起輸出電流很大的變化
電路平均效率約97%,牛得無話可說,全程板子僅微溫!
輸出電流設定到3500mA 恒流效果還不錯 雖然看著波動大,但請看旁邊的縱坐標
后期電源下降到3.6V以下時瞬間就沒輸出了,之前都能保證穩定的輸出
綜合性能
效率:LTC3780 > AOZ1014 > V9> PT4105
電流:PT4105 > AOZ1014 > V9> LTC3780
溫升:V9 95℃ > PT4105 75℃> AOZ1014 60℃ > LTC3780 45℃
工作頻率:AOZ1014 500k > LTC3780 380k >PT4105 100k    V9未知
