altium designer利用向?qū)М嫹庋b庫詳解

[復制鏈接]
跳轉到指定樓層
樓主
ID:99624 發表于 2015-12-27 02:56 | 只看該作者 回帖獎勵 |倒序瀏覽 |閱讀模式
由于前人已經將方法總結得很好。在此引用前人的成果，以防時間一長就忘掉了。首先對前輩的工作表示感謝。
altium designer6.9為例畫一個BTS7960的封裝。
第一，打開altiumdesigner，先建立一個封裝庫文件。
然后選擇工具欄中的Tools——IPC FootprintWizard
進入IPC 向?qū)А｜cnext


該器件的封裝尺寸圖，單位mm：


回到向?qū)е校x擇封裝樣式。點選某個樣式之后會從右面的示意圖中看出封裝的大體樣子，再比如xs128就可以選擇PQFP封裝樣式

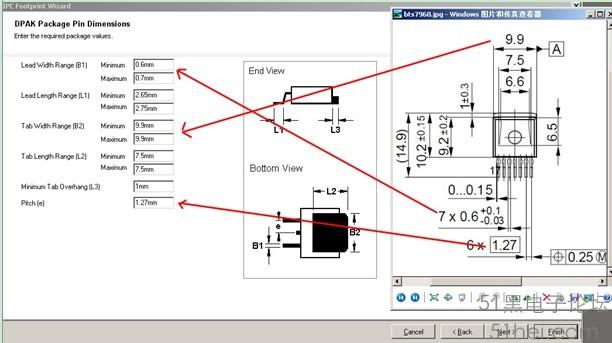

下一步，對照著軟件中的示意圖標注和datasheet中的尺寸圖，仔細填寫好每個數據，單位mm

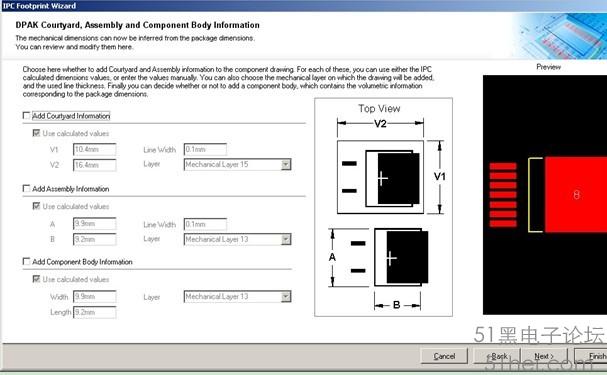

下一步，像這樣的填寫還有很多頁，有些是系統自動生成的數據，可以選擇性修改，都有示意圖，一看都能明白

到這一步，隨便填個名字和描述：


這一步，選擇保存到當前文件，默認就行了。


最后，點finish。完成。

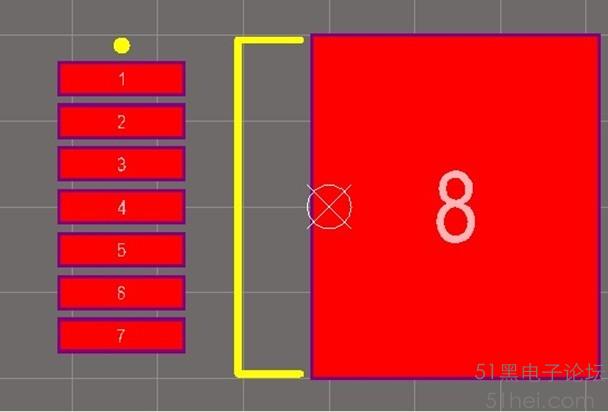

最終效果圖

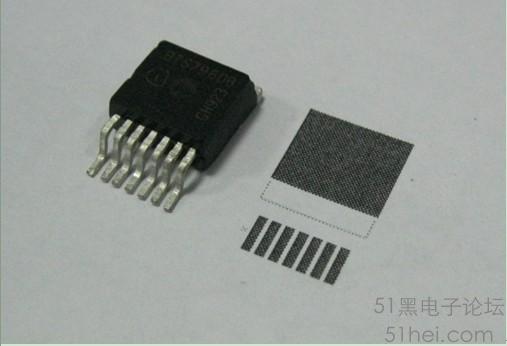

可以把這個封裝導入到一個pcb文件里打印到白紙上看看效果。

THEEND
