AT89C2051燒寫器的制做與調試

元件清單如下：

1/8w 4.7k   6 (一共6個）
560r        3 (一共3個）
2k2         1
4.7 歐姆    1 串聯于供電電路起保護作用
10k排阻     1 用于cpu p0口上拉
1n4148      2   用于vpp高壓供給 （注意4148 的一頭是黑色的）
12v         1 用于vpp高壓供給 （注意12V 的一頭是白色的不要搞混）
4.7uf/50v   8   所有的電解都用同一個型號的， 注意方向哦
104         2 用于電源濾波
22p         2 用于晶體電路
11.0592     1 晶體
2n5401      1 注意看型號和插入的方向， 不要錯！
2n5551      2
發光管      2 3mm白發紅（用于電源指示和通信指示）（注意方向）
db9         1 串口頭
20pin 卡座 1 燒寫 2051等用
40pin ic座 1 插入監控用89s51
16pin ic座 1 插入 max232芯片
usb座       1 供電用
串口電纜    1 通信用
usb 電纜    1 供電用
At89s51     1 用于監控
max232cpe   1 通信用集成電路
pcb         1 電路板

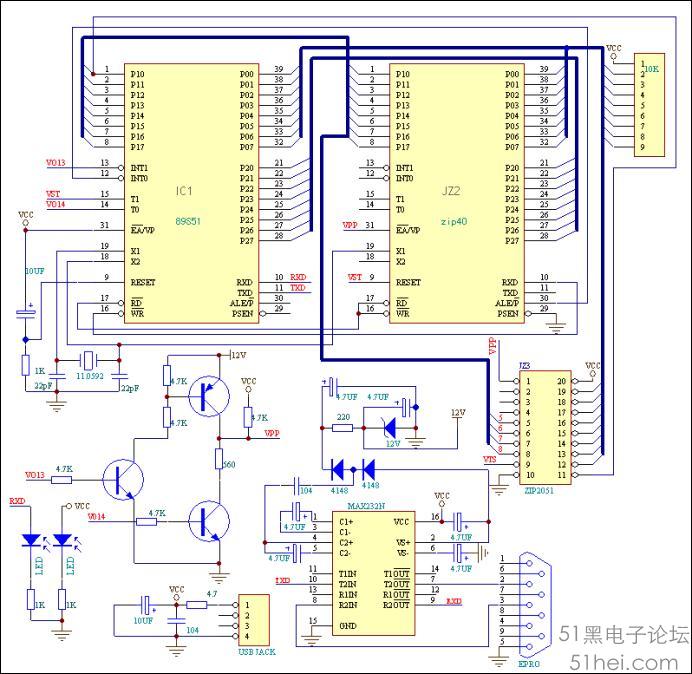

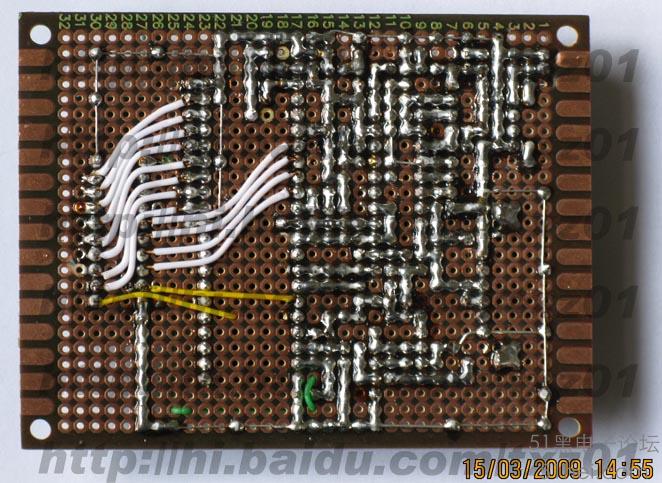

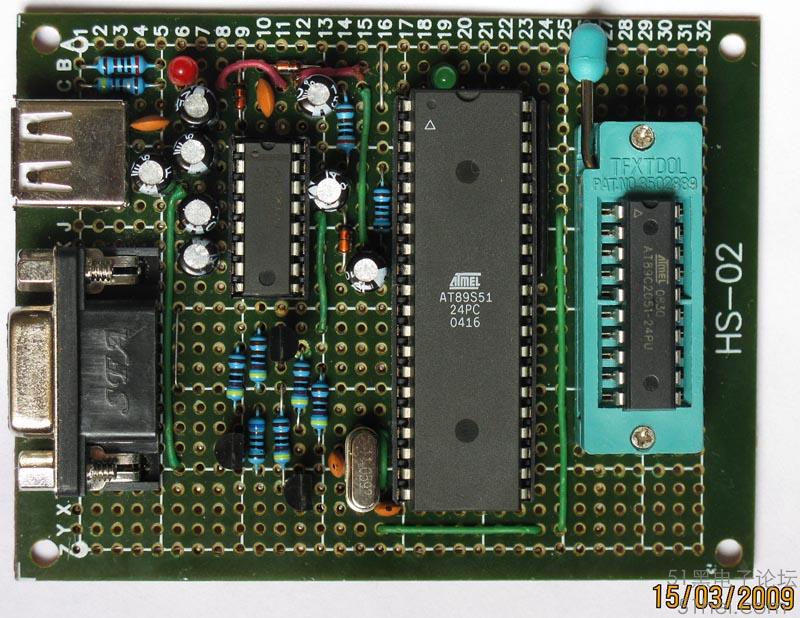

實際板子今天已做好，先秀一下吧。接著再講詳細調試方法和步驟：

（點擊后看大圖）

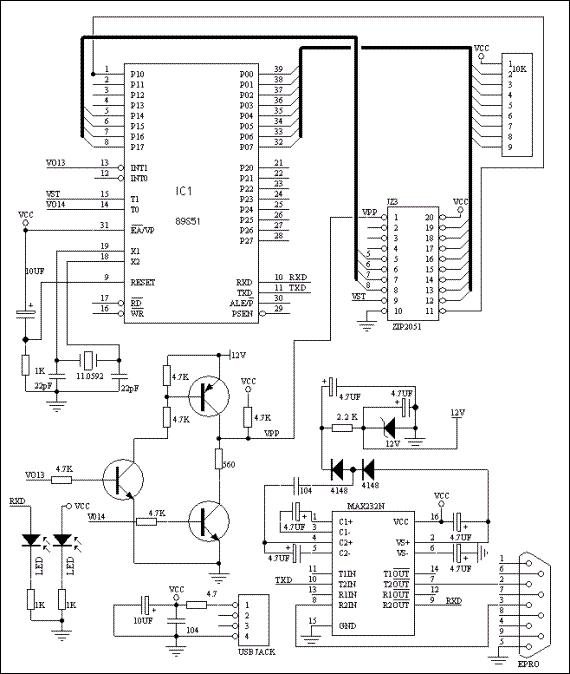

　　這個電路對于初學者可能復雜了一點，它分為幾個部分，如果你先將電路板規劃好，然后把元件一次都焊上，再進行調試，成功的概率很小。那應該怎么做呢？先規劃一下元件的位置布局，然后分幾個單元，一個單元做好后進行調試，正常后再進行下一個單元的制做調試。我的規劃如下，先是電源部分包括那個電源指示LED：

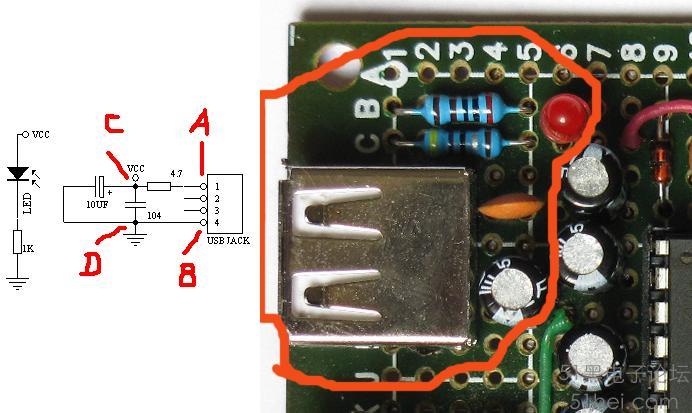

先將USB座焊上，確認無短路后插上USB電源，用萬用表找出A、B兩點中哪個是5v的正極，哪個是地。然后去掉電源將剩下的幾個電容、電阻和LED焊上，再確認無短路后接上電源，LED應亮起。我是將LED的限流電阻改為了2K，因為我看它已夠亮了。電流1.5毫安。實物如右邊紅色圈出的圖。

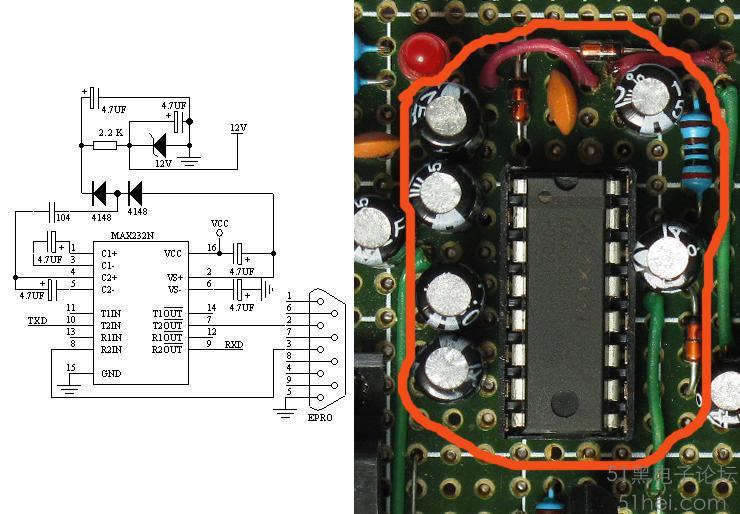

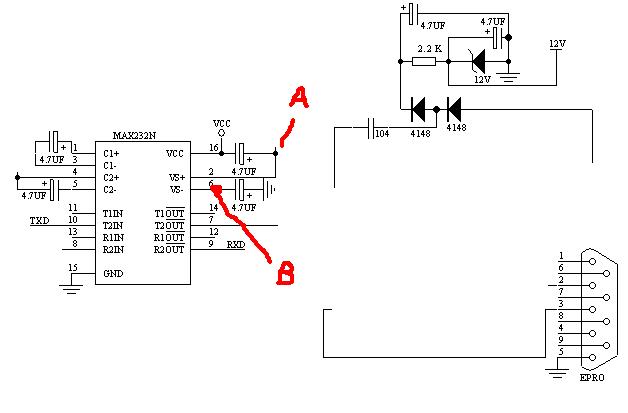

第二部分是MAX232，包括那個＋12v電壓穩壓電路。MAX232是TTL轉RS232專用IC。它內部提供了一個正10v,和負10v的升壓電路。我們正是利用了它的升壓電路又獲得了個＋12v的電源。

我們先將9針串口焊上，但不接上MAX232。在你規劃的MAX232區，按上圖左側電路將MAX232座和四個電容焊好。檢查無短路后，插上MAX232，接上電源，在A點應能測到+9v－+10v的電壓。在B點應有-9v－-10v的電壓，將10腳接地，那7腳就應該是+10V。若10腳接+5v，那么7腳就變成-10v。這樣MAX232就正常了。將串口的2腳接MAX232的7腳。串口的3腳接MAX232的8腳。接上電將MAX232的10腳分別接地和+5v看看串口的2腳是否跟剛才一樣變化。以上的調試正確后，將上圖右邊的12V穩壓電路焊上。如下圖：

用萬用表在穩壓管兩端應測得穩定的+12V電壓。這樣你的這個串口轉換和12v電源電路就調試正常了。

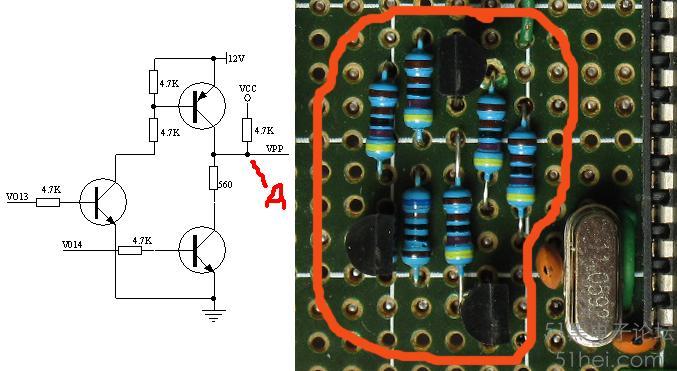

　　第三部分是12V燒寫控制部分：電路和實物圖如下：

這部分電路焊好后，接上第二部分調試正常的+12v和電源+5V。先測量電路上+12v接入點和電源電壓+5v是否正常確。再測量上圖的A點也應該是+5v。然后你把VO13用導線接+5V，那么A點是+9v－+11v就對了。好！斷開VO13，再將V014用導線接+5v，A點應該是接近0。這樣12V燒寫控制電路也調試正確了。

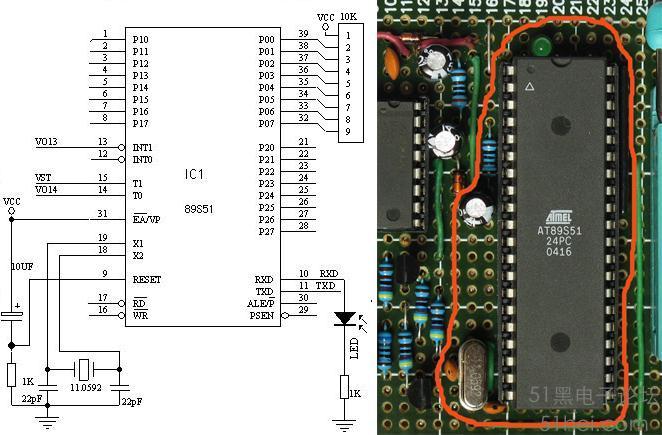

　　下面就是S51部分的電路，如下圖：

這部分電路包括P0口的上拉排阻和那個接收指示LED接在S51的10腳。別忘了將S51的第31腳（EA / VP）也接電源+5v。先確認將MAX232的第9腳與S51第10腳的連接斷開（因為MAX232在調試正常后9腳就輸出+5v高平會點亮接收指示LED，妨礙S51工作性能的檢查）。檢查電路無誤后插上S51片子接上電源，靜態電流應在9－12mA左右。好！打開KEIL寫個測試程序：
#include <AT89X51.H>
#define uchar unsigned char
main(void)
{
uchar i,j,k;
while(1)
   {
     for(i=0;i<1;i++)
       {
         for(j=0;j<255;j++)
    for(k=0;k<255;k++);
       }
     P3_0=~P3_0;

   }
}

這個程序就是讓S51第10腳（P3.0）接的那個LED閃爍。能閃爍就說明晶振起振，S51電路工作正常了，編譯，然后用ISP將這個程序寫進S51片內，再插到我們做好的2051燒寫器上。接上電源，我的電路立即就正常工作了，LED在閃爍。如果LED無反應，你就得檢查你的S51電路是否連接正常，晶振是否焊接正確等。
　　S51電路正常后，我們就要將剛才斷開的MAX232的第9腳和S51的第10腳焊上。這時我們再編個測試程序：
#include<at89x51.h>
#include<stdio.h>

void main(void)
{
SCON=0x50;
TMOD=0x20;
PCON=0x80;
TCON=0x40;
TH1=0xfd;//比特率19200
TL1=0xfd;
TI=1;
TR1=1;
while(1)
{
    printf("hello World!\n");
}
}

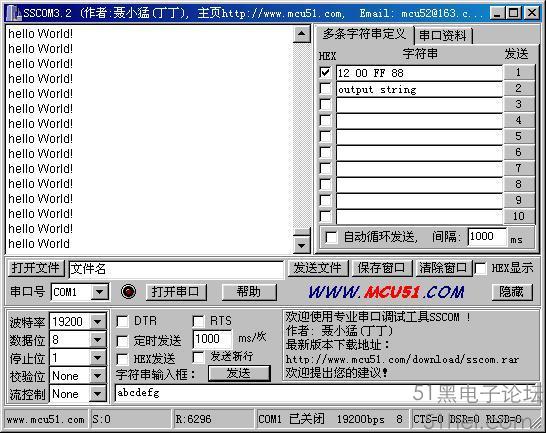

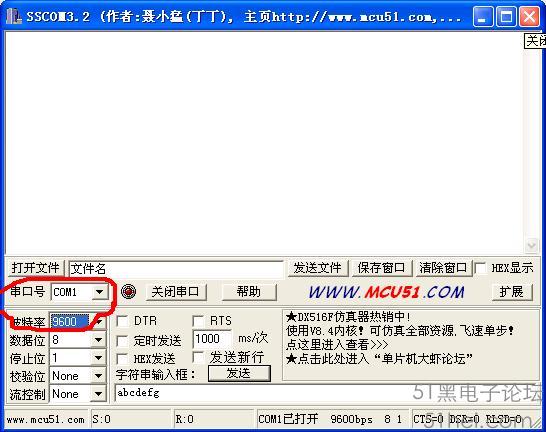

這個程序就是打開單片機S51的串口，不斷的送出字符串“hello World"。編譯成HEX文件，再用ISP將程序寫進S51片內。然后插到2051燒寫板上。將串口線接到PC上。打開PC，運行串口調試器：

將紅圈畫出位置的波特率設為19200。確認為COM1口。然后將2051燒寫器的電源給上，我的PC串口調試器上立即就出現了“hello World”。

這樣，與PC的串口通訊就調試成功了。如果你沒有出現正確結果，而上面幾步的調試又是正常的，那就是從PC串口端到你S51的接線有錯誤了。仔細檢查你的接線，會找到錯誤的。

　　上面幾步都正常后，就是將這幾步調試正常的電路整合了。將12v燒寫控制端VPP接到2051的第1腳，VO13、VO14分別接到S51的第13、14腳。S51的第15腳VST接到2051的第9腳。S51的第1腳（P1.0）接到2051的第11腳。S51的5、6、7、8分別接到2051的第5、6、7、8腳。S51的P0口（第32－39腳）分別接到2051座的第12－19腳。別忘了將2051座的電源，地接上。

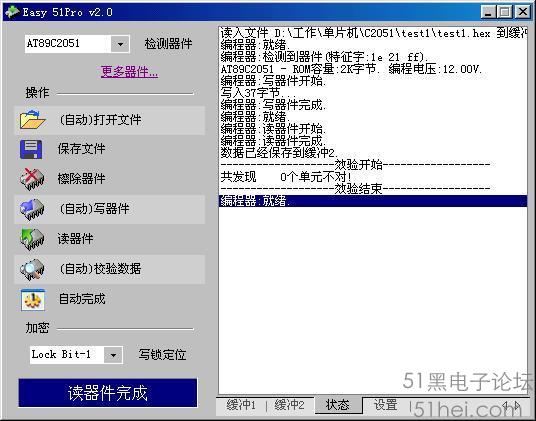

好！檢查無誤后，接上電源再試一次串口通訊是否正常（以防在焊接后焊錯使S51不工作）后。拔下S51，用ISP將那個E51Pro.HEX的驅動固件寫進S51，再將它插到40腳S51座上，在20腳IC座上插上AT89C2051，連好PC串口，PC上運行那個Easy 51Pro V2.0，然后將2051燒寫器給上電源。在PC軟件上先擇AT89C2051，點擊檢測器件，我的,1e 21 FF。然后試著打開一個HEX文件，點自動完成，它就一路完成器件的檢測、擦除、寫入，校驗等工作，如下圖：

如果你的器件沒找到，但前面的串口通迅等調試是正常的，那么你最后一步的那些接線可能有誤。仔細檢查你的接線，及C2051座的電源、接地是否正常。

　　好了，撣一撣塵土，大功告成。終于可以閃到一邊喝口茶涼快會兒去了！也給點掌聲��！容易嘛？我。。。！

　總結：養成逐步調試的習慣，對電路的一次成功是非常有益的。有了問題對除錯的范圍也可以縮至最小。

（2009,03,17）
