26、如何將文字或圖形轉成LCD上使用的C51字模數據

這一講說說如何用取模軟件將圖形轉成數據吧，有很多人反復問我這個問題，我就再羅嗦下吧！
　　取字模的軟件有很多款。有的只能將文字轉成字模數據，有的既可將文本文字轉字模也能將圖片轉成點陣數據。在這里我就介紹一款使用簡單易用的，它能將文字或圖形轉成我們LCD模塊使用的C51數據，其它的軟件也大同小異。

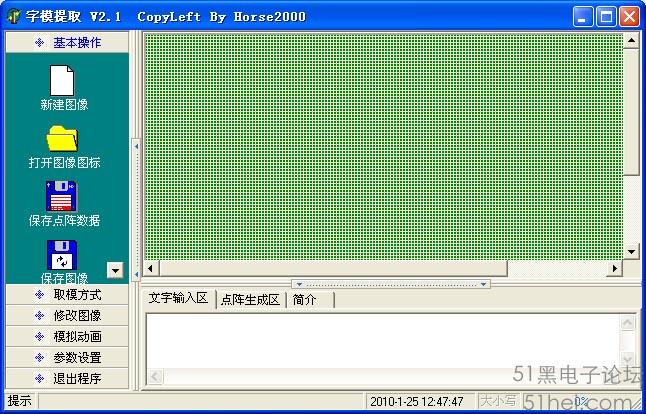

界面很簡單，左邊是各種功能和設置修改欄，右邊上半部分是顯示你所工作的點陣圖，右下部分是文字輸入框和點陣數據查看框。
　　我們用它主要是想讓它將文字或圖形轉成我們?cè)贚CD12864上顯示的點陣數據。所有我們就講講如何將文字和圖形轉成點陣數據。

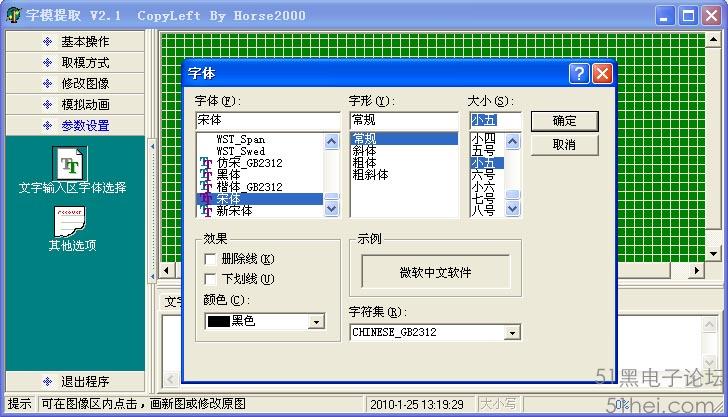

　　點擊左邊功能欄里的“參數設置”，再點擊“文字輸入?yún)^(qū)字體選擇”如下圖。

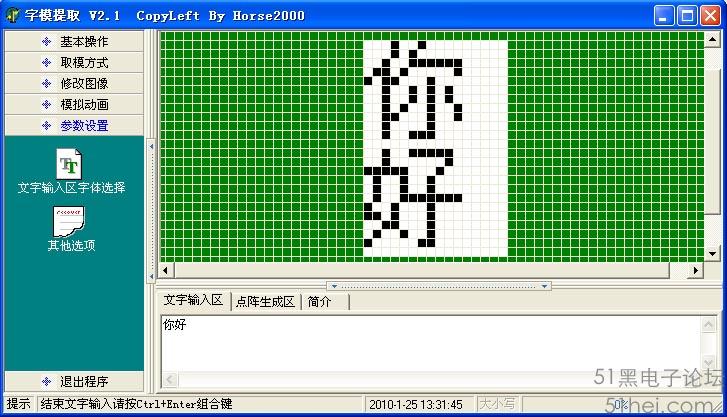

我們選宋體，小五號字。小五號字就是12X12的點陣。然后在文字輸入框里輸入你想要轉為字模的文字。例如“你好”然后按住“CTRL”鍵的同時按“Enter”鍵。文字就顯示在左上部分的點陣圖上了。如下圖：

如果覺得字形不好看你還可以用鼠標在點陣圖上修改，點左鍵畫點，點右鍵擦除。
下面就要進行點陣的轉換了。在轉換之前首先要弄清幾個問題。
1、數據字節與點陣的關系
　　我們的LCD12864是黑白顯示的，沒有灰度級。也就是說任意一個點只有兩種狀態，要么是白（不顯示），要么是黑（黑色顯示）。那么只要一位的數據就能表示出一個點，即0或1。那么一個字節的數據就能表示LCD屏上的8個點。所以一般LCD屏的寬和高的總點數都是8的倍數。例如128X64。
2、LCD屏上每個字節點的排列順序
　　上面講過一個字節的數據可以表示LCD上的8個點。也就是說將一個字節的數據送到LCD模塊，它就能相應地顯示8個點，但這8個點是如何排列的呢？不同的LCD模塊對每字節8個點的排列是不同的。在LCD模塊的產品說明書上會告訴你它的排列方式。例如，我前面講的那種采用KS0108控制器的并口LCD12864，它的每字節點陣排列方式是豎（縱）向排列的。而我這篇前面講的串行LCD12864采用ST7920控制器的模塊就是按每字節橫向排列的。
　　另外還有一個正序和倒序的問題，通常我們一個字節的數據按二進制排列的話都是左邊為高位A7，右邊為低位A0，這就是正序。如果LCD的點陣與一個字節數據的排列順序想反，左邊最左邊顯示的是A0，右邊顯示A7，這就是倒序。豎向排列也一樣，通常數據是上面為A7，下面為A0，如果LCD模塊正好反了，就是豎向倒序。見下圖：

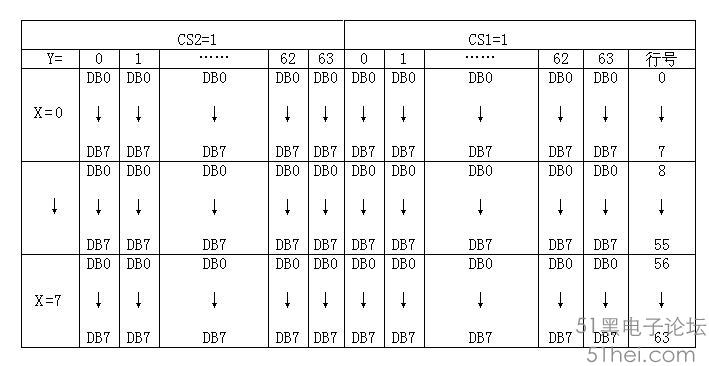

下圖是KS0108控制器的LCD豎向倒序排列：

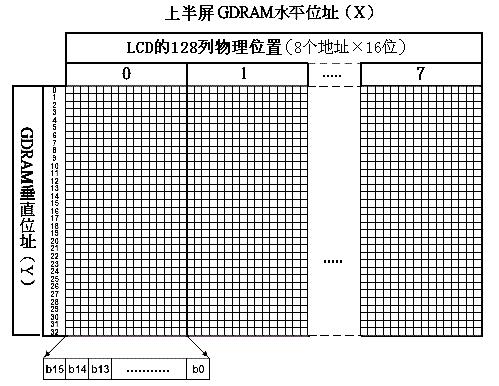

下面是ST7920控制器的的橫向正序排列：

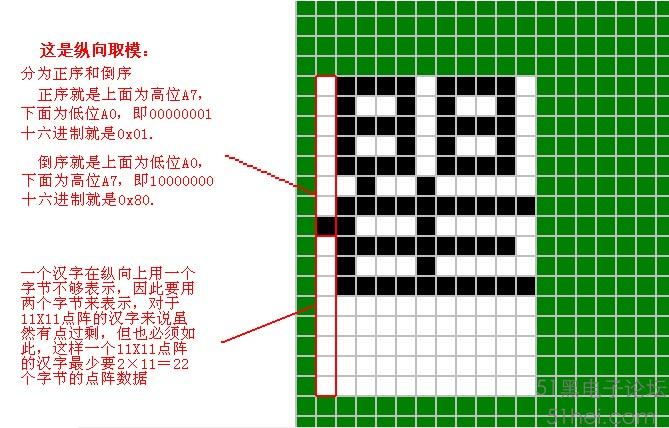

對于一個具體的漢字點陣來說如下圖：

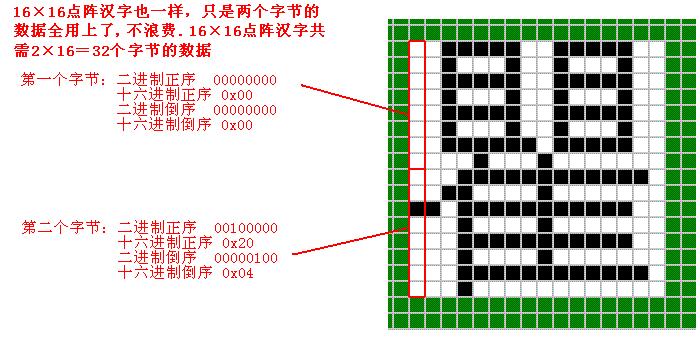

16×16點陣漢字也一樣的：

待續。。。

ID:99525 · 發表于 2016-2-9 23:10

這個程序功能太多了，不適合新手，特別是非16X16點陣的漢字
