總共介紹四種傳統的無線技術：廣播、雷達、衛星通信和點到點微波，上篇先介紹前面兩種：
1.廣播
廣播屬于一對多系統，即一個發送者多個接收者，也就是沒有為接收方提供與發送方直接的通信，被廣泛應用于AM無線電廣播、FM無線電廣播和電視。

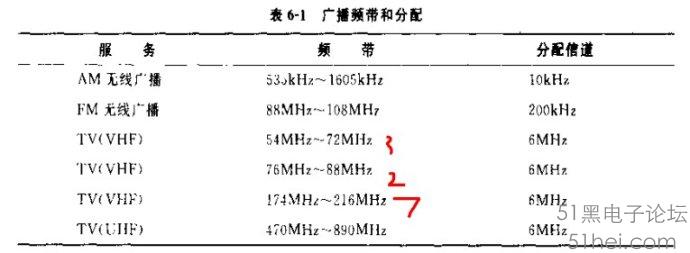

廣播公司必須遵守一些約束，有頻率、地域和功率約束。每個廣播公司會被分配一個信道（頻率范圍），它們只能在這個信道內傳送ＲＦ能量。為了維護秩序，其他任何人靜止在這個頻率范圍內發送廣播。地域約束就是授權一個廣播公司在Ａ地使用該頻率，該公司不能把它延伸到Ｂ地，因?yàn)椋碌匾灿锌赡苡辛硪粋�(gè)廣播公司使用該頻率，否則會互相干擾。功率超過某個值，由于發送機輸出濾波器不理想，會對鄰近頻率產生干擾。
2.雷達

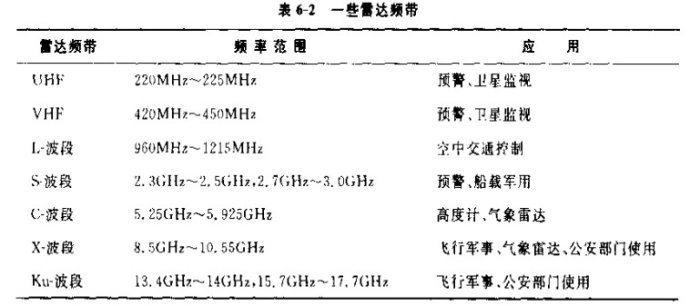

雷達（radar)用無線電波來探測物體，F(xiàn)CC給雷達分配了專門的頻帶，一些雷達分配的頻帶如下表：

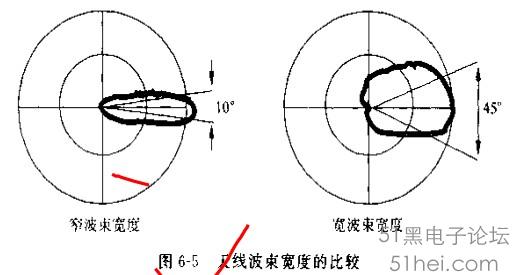

用RF輻射信號的波速寬度描述非全向天線的天線方向圖有多寬，射頻能量可以在一個寬方向圖或一個窄放線圖內輻射，如下圖：
雷達的工作原理很簡單，當RF信號遇到固體物體時，RF能量的一部分會被反射。被反射的RF能量越多，相應的物體就容易被發現。它與被測物體的尺寸無關，但與物體的雷達橫截面（輪廓）面積有關。因此，足球比釣魚竿更容易被雷達發現。雷達測距就是利用距離=速度x時間，式子中速度等于光速，時間為發射RF射頻到接受到的時間除以2，這樣就可以求出距離了。雷達運用一定的波速寬度來掃描，來測定物體的方位，波速寬度越窄，天線在掃描中移動越頻繁，測得的精度越高。雷達確定速度是應用多普勒效應，尋找出與發射信號頻率相比產生了頻移的信號，多普勒雷達對靜止的物體并不敏感。
下篇介紹衛星通信和點到點微波：
1.衛星

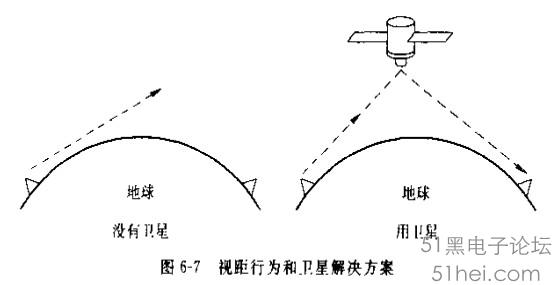

衛星技術是為了解決RF行為視距傳輸局限而提出的，如果地球是平坦的，這種視距不回成問題。攜帶足夠能量的任何方向的發射信號都能到達它的目的接收機，這是針對短距離而言的。當RF信號需要長距離傳輸時，就會出現問題，接收機由于地球曲率存在可能接收不到信號，如下圖所示：

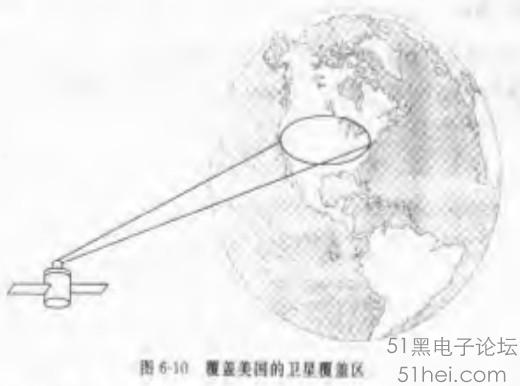

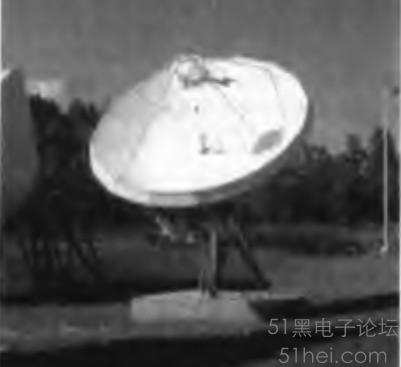

當接收下行鏈路信號時，蝶形天線擔當漏斗反射體，它讓盡可能多的RF能量進入蝶形天線，蝶形天線用RF反射材料制成。蝶形天線越大，接收的RF能量越多，這就是為什么高功率衛星僅需要小蝶形天線。RF能量一旦進入蝶形天線，它們都被反射到單一焦點——蝶形天線表面微微凸起處，這個焦點包含實際天線器件和低噪聲放大器（LNA）。 衛星覆蓋區的形狀主要是圓形或橢圓形，如下圖

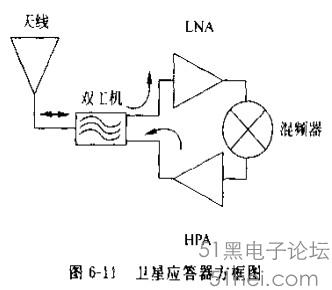

橢圓以外的區域可能也能接收到RF信號，只是接收到的能量比較小，在某些不利條件下，橢圓以外區域可能完全接收不到信號或接收到極其微弱的信號。衛星板上的RF電子器件最基本的是應答器，如下圖：

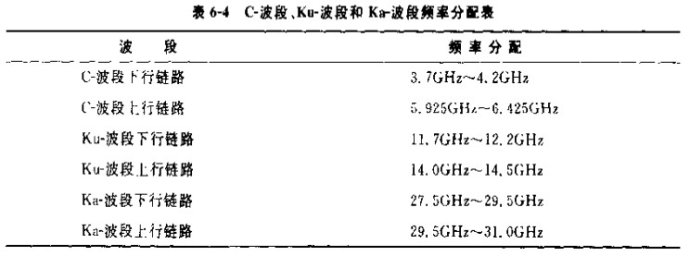

衛星天線接收上行鏈路信號，并將它發射到雙工機（裝在一個盒子內的兩個帶通濾波器），然后雙工機將信號路由到低噪聲放大器（LNA），用它來放大信號；接下來混頻器將信號搬移到下行鏈路頻率，最后經高功率放大器（HPA），并通過雙工機發射到天線。下圖是衛星頻帶分配表：
2.點到點微波

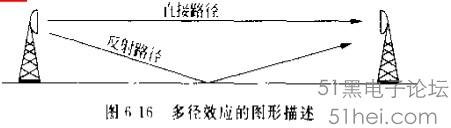

點到點微波，也稱微波中繼�，F(xiàn)在很多點到點微波系統實質上是數字的。主要有3種應用：第一種是私人運作而定的微波；第二種是傳播大量語音話務，稱為通用載波微波；第三種是視頻傳播，稱為廣播輔助微波。 很多RF設計者希望所有RF能量能從上級中繼器傳播到下一級，那是不可能的。相反，當RF信號離開中繼時，會向四周散射，就像水從軟管中出來，一些RF能量能直接到達下一級中繼器，一些散發到空間，一些沖向地面，但不幸的是，沖向地面的RF能量的一些會到達下級中繼，如圖： 由于反射信號傳播路徑長，它到達下級中繼的時間比直接信號到達的晚，這種情況稱為多徑。在一些情況下，它們疊加具有破壞性，會使接收到的信號幾乎沒什么價值。處理多徑的一個簡單技術稱為天線分集，即增加第二根天線。如果兩個信號在一根天線的位置疊加相互削弱，很可能在另一根天線的位置疊加不會互相削弱，也就是說至少有一根能接收到有用信號。這就是為什么在很多蜂窩基站塔頂能看到3根天線（分成120°扇形）：一根用于發送，兩根用于接收。
|
