CC1101寄存器比較多，配置起來相對復雜，而且應用方面很靈活，要注意的點也不少，還需要一定的射頻知識，要不然一些專業術語看不懂。應該說學習起來難度還是有的，把它當做無線的入門來好好學習下也是非常有必要的。
借助SmartRF軟件，大大的簡化了寄存器配置的難度，使得上手方便了不少。以下引用一段介紹：
“CC1101是一種低成本真正單片的UHF收發器，為低功耗無線應用而設計。電路主要設定為在315、433、868和915MHz的ISM（工業，科學和醫學）和SRD（短距離設備）頻率波段，也可以容易地設置為300-348MHz、400-464MHz和800-928MHz的其他頻率。RF收發器集成了一個高度可配置的調制解調器。這個調制解調器支持不同的調制格式，其數據傳輸率可達500kbps。通過開啟集成在調制解調器上的前向誤差校正選項，能使性能得到提升。CC1100為數據包處理、數據緩沖、突發數據傳輸、清晰信道評估、連接質量指示和電磁波激發提供廣泛的硬件支持�！�
CC1101是通過SPI方式與MCU相連，可以通過MCU自帶的硬件SPI，3線模式，或者M(jìn)CU模擬SPI來驅動。
寄存器的配置：
CC1101寄存器地址是0~0x3F，配置的內容在BIT0~BIT5中
讀寫控制是BIT7，BIT7為1時，為讀對應的寄存器，BIT7為0時，為寫相應的寄存器。
那么還剩下一個BIT6，BIT6是突發訪問控制為，BIT6為1為突發訪問，BIT6為0為單字節訪問。（突發訪問下面說）
這樣我們就可以很容易理解了，比如配置PKTCTRL0寄存器，其地址0x08，我們突發訪問寫的話寫先數據0x48，再連續寫數據，這里明白了突發訪問后就很容易知道了，如果單字節讀這個寄存器，先寫數據0x88，讀一下就可以了。
命令濾波：

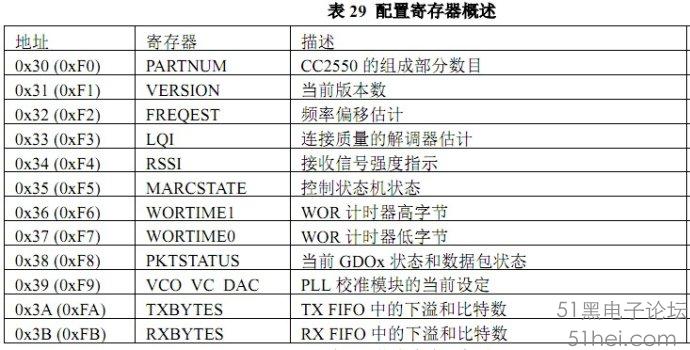

只要寫一下對應的寄存器的地址，不用寫數據，它就內部自動執行相應的指令，比如重啟芯片，設置為發送模式，共有14個濾波指令，地址從0x30~0x3D。關于濾波指令的狀態寄存器其實是可讀不可寫的，也就是0x30~0x3D的地址加上0xC0，（BIT7和IBT6為1，前面說過了），比如寫數據0xF4，就可以讀到相應RSSI狀態寄存器里面的值。一般所有的濾波命令會立即執行，但是SPWD（休眠濾波命令）不會立即執行，它會延遲到CSn為高時執行。

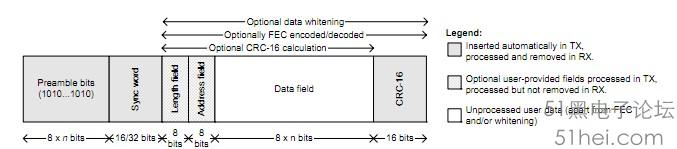

數據包格式：
可以看出數據包由前導碼，同步字節，可選的數據包長度，可選的目標地址，真正數據區，2字節的CRC校驗碼。

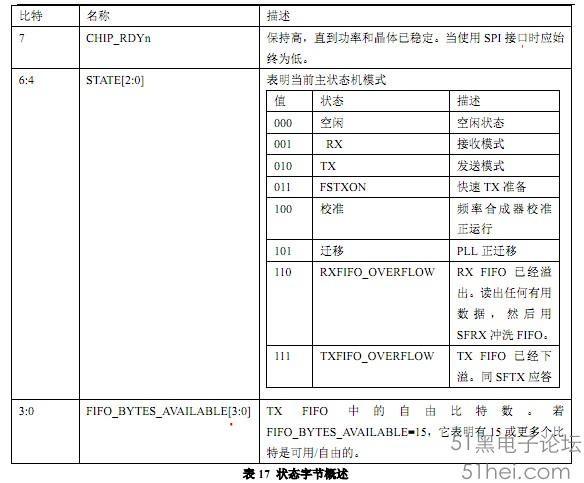

CC1101狀態字節：
當通過SPI接口，寄存器被寫入或者寫入濾波命令，狀態字節就會在SO管腳上輸出
接收模式下的數據包濾波，CC1101支持包括地址濾波和最大長度濾波兩種濾波方式。
地址濾波：設置PKTCTRL1.ADR_CHK大于0開啟數據包地址濾波，radio將數據包中的目標地址字節的值同自己ADDR寄存器值和廣播地址（0x00,0xFF）進行比較，如果匹配則數據包被寫到RXFIFO，否則數據包被丟失。
最大長度濾波：在可變數據包長度模式下，PKTLEN.PACKET_LENGTH寄存器的值用來設置最大允許數據包長度，當接收字節值比這個值大，則數據包被丟棄。
注：當設置PKTCTTL1.ADRCHK=10時廣播地址為0x00，當設置PKTCTTL1.ADRCHK=11時，廣播地址為0x00和0xFF。
|
|
