STM8學習筆記-ADC

ID:105323 · 發表于 2016-2-12 20:36

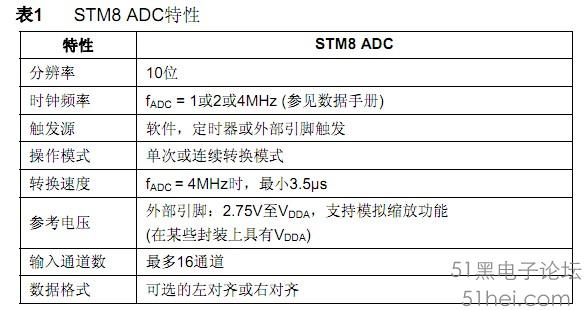

STM8的ADC轉換器有10位的分辨率。STM8的特殊之處在于，如果用戶可接受較低的分辨率，則讀轉換結果的速度會加快；用戶可通過選擇相應的寄存器對齊方式，只讀10位中的8位。配置左對齊或右對齊的寄存器ADC_CR2。

ADC開-關控制：通過置位ADC_CR1寄存器的ADON位來開啟ADC。當首次置位ADON位時，ADC從低功耗模式喚醒。為了啟動轉換必須第二次使用寫指令來置位ADC_CR1寄存器的ADON位。如果轉換頻繁，就一直保持ADC上電，這樣就省去了7us上電穩定時間，如果ADON位清零進入低功耗模式，則需要兩次寫ADON來開啟轉換。

寫程序按以下時序圖操作：

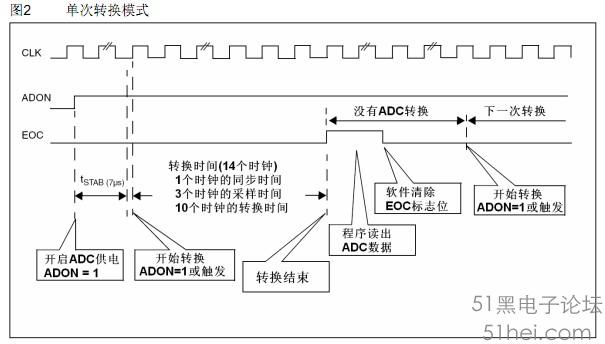

單次轉換模式：這種模式下，ADC僅執行一次轉換。
應用場景：這種模式可用于從外部傳感器獲得一個模擬量(如讀取溫度)。

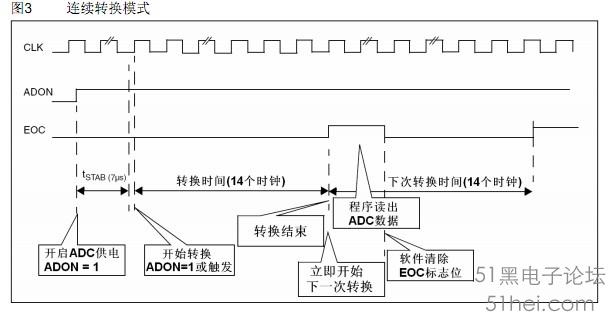

連續轉換模式：在這種模式下，ADC循環地進行轉換。當一次轉換結束，下一次轉換立即開始。ADC_DR中的
數據必須在被下一次轉換結果覆蓋之前被讀取。
應用場景：可用于從外部模擬信號中獲得一組模擬量(如讀取交流電壓的波形)。
