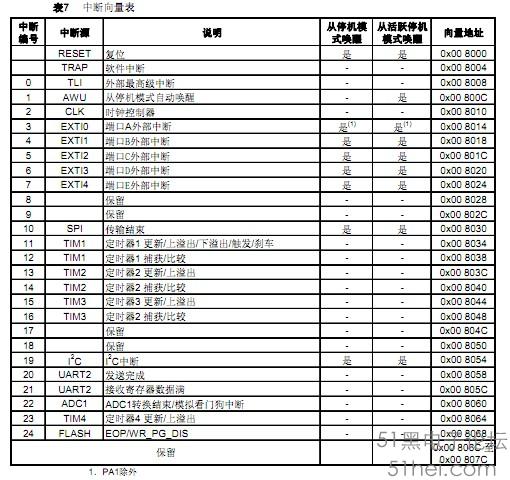

定時器都差不多，無非就是計數，溢出了標志置位，如果中斷允許的話產生一個中斷。說到中斷，STM8S105的中斷向量表如下

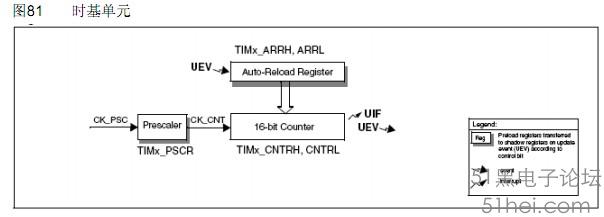

時基單元：
在選用內部時鐘的情況下，CK_PSC是由fmaster提供的，經過定時器預分頻器分頻產生CK_CNT時鐘，然后作為一次計數的時基，舉個例子，16M的內部RC，經過16分頻，則CK_CNT為1M，那么定時1ms只需計數1000次。
計數模式：
共有三種：向上，向下，中央對齊
以向上計數為例：計數器從0計數到用戶定義的比較值(TIMx_ARR寄存器的值)，然后重新從0開始計數并產生一個計數器溢出事件，同時，如果TIM1_CR1寄存器的UDIS位是0，將會產生一個更新事件(UEV)。
關于IAR中斷函數的寫法
asm("sim");//關全局中斷
asm("rim");//開全局中斷
#pragma vector=TIM2_OVR_UIF_vector （這里根據上面的中斷向量表選擇要進入的中斷的向量）
__interrupt void TIM2_OVR_UIF(void)//__interrupt關鍵字表示中斷函數
{
TIM2_SR1&=~0x01; //清除更新中斷標記，這步不能漏掉，否則會連續進入中斷程序
//內容
}
參考程序：（以TIM2為例）
void TIM2_Init(void)
{//定時器1初始化
CLK_PCKENR1|=0x20;//開啟定時器1外設時鐘
TIM2_ARRH=（1000-1）/256;//設定重裝載值
TIM2_ARRL=（1000-1）%6;
TIM2_PSCR=4;//預分頻
TIM2_IER=0x01;
TIM2_CR1=1;//邊沿對齊,向上計數
}
#pragma vector=TIM2_OVR_UIF_vector
__interrupt void TIM2_OVR_UIF(void)
{
TIM2_SR1&=~0x01; //清除更新中斷標記，這步不能漏掉，否則會連續進入中斷程序
}
|
|
