最近項目要求找個便宜又夠用的單片機，本來是想選STC的，但其實STC也并不便宜，且調試比較麻煩，而且AD不是很好，所以選擇了STM8。昨天買來了ST-LINKIII，拿了一塊STM8S105S4，此單片機有16K ROM，2KRAM，1K的EEPROM，帶10bitADC，定時器（IC\OC\PWM）和SPI I2CUART通訊接口，看門狗等，封裝為L(zhǎng)QFP44。

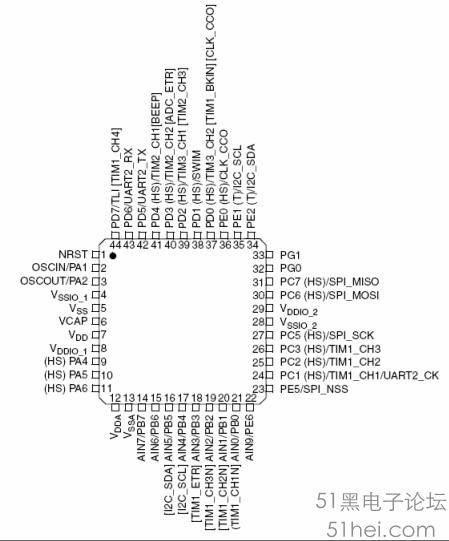

這款單片機的供電分得很細，主電源、IO口、模擬供電都分開，這樣就可以非常靈活的配置，比如模擬供電可以選用5V以擴大量程；IO口可以配置位3.3或5V以適應一些設備。上圖中VDD/VSS引腳用于給內部主電壓調節器(MVR)和內部低功耗電壓(LPVR)調節器供電。這兩個調節器的輸出連接在一起，向MCU的核(CPU，F(xiàn)LASH和RAM)提供1.8V電源(V18)。在低功耗模式下，系統會將供電電源從MVR自動切換到LPVR以減少電流消耗。為穩定MVR，在VCAP引腳必須連接一個電容。該電容應該擁有較低的等效串聯電阻值(ESR)，電容最小的推薦容值為470nF。 ST-LINKIII管腳定義及接法：
ST-LINK IIILED燈三種狀態含義：
- 常亮：目標板與ST-LINK在SWIM模式或者JTAG/SWD模式下已經通訊初始化。
- 閃爍：目標板與ST-LINK正在進行數據交換。
- 熄滅：目標板與ST-LINK沒有通訊初始化。
開發平臺：
還是比較習慣用IAR，查了下果然有IAR for STM8，于是下了并和諧，然后隨便寫了個程序，下載調試，發現出錯，更新ST-LINKIII的固件，無果。難道是IAR的問題？于是下載官方的STVD，安裝后發現也無法下載，提示是DeviceProtected，原來這款芯片被保護了，于是上網查找，發現一個正解：先隨便選個.s19的文件，然后在Program下選擇currentTab，即寫入新的程序了，然后再換IAR，成功進入調試模式。
|
