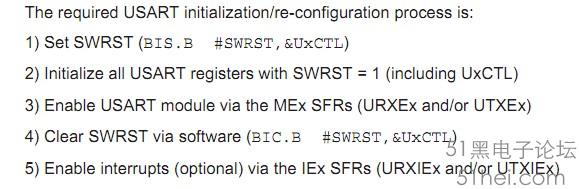

MSP430F149的USART0的UART方式（UCTL0中的SYNC位清0）用于串口通信，以下是一段初始化過程：
P3SEL |= 0x30;
P3DIR |= BIT4;
ME1 |= UTXE0 + URXE0; //允許USART0接受和發送
UCTL0 |= CHAR;
U0TCTL|=SSEL1;
UBR00 = 0x68;//波特率9600
UBR10 =0x00;
UMCTL0 = 0x40;
UCTL0 &= ~SWRST;
IE1|=URXIE0;
__enable_interrupt();
首先是設置引腳的方向，RX為輸入，TX為輸出，所以TX的DIR位應設為1。ME1是功能模塊，即允許UART的接收和發送，CHAR置1是設置數據為8位，SSELx選擇UART的時鐘源，波特率的設置可以用MSP430波特率計算器來算。IE1中的UTXIE0和URXIE0分別用來使能接收和發送中斷，中斷標志分別為UTXIFG0和URXIFG0，UTXIFG0置1表示等待新的數據寫入發送寄存器，即上一次發送已完成，而URXIFG0置1表示已接收到數據并裝入接收緩存寄存器中
void main()
{
Init();
while(1)
{
for(num=0;num<5;num++)
{//發數組
TXBUF0=T[num];//數據被寫入發送緩沖寄存器，發送中斷標志清0
while ((IFG1 &UTXIFG0)!=0x80);//等待中斷標志置1，即等待接收完成
}
num=0;
while(1);
}
}
#pragma vector=USART0RX_VECTOR
__interrupt void UART0RX (void)
{
R[num]=RXBUF0;//當讀接收寄緩沖存器時，接收中斷標志清0
num++;
if(num==5) num=0;
}
|
|
