TTL與RS-232 RS-485電平轉換芯片MAX232/MAX3232 MAX485/MAX3485

ID:105323 · 發表于 2016-2-13 00:43

TTL電平標準：輸出 L： <0.8V ；H：>2.4V
輸入 L： <1.2V ；H：>2.0V
RS-232標準：邏輯1的電平為-3～-15V，邏輯0的電平為+3～+15V

MAX232供電電壓只能是5V的，也就是說對于3.3V的系統，最好采用寬電壓的MAX3232，電壓范圍3V~5V，而管腳是兼容的，只是電容的選取有所不同。

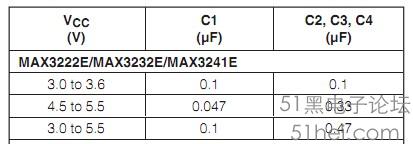

電容的選取如下：

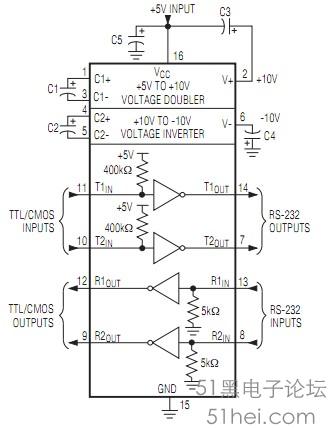

MAX232可接兩組UART，TxIN接和RxOUT接MCU(TTL),TxOUT和RxIN接DB9(RS-232)，舉個例子，MCU在T1IN輸入TTL的1（約5V）,那么T1OUT就會輸出RS-232的1（約-8V）。

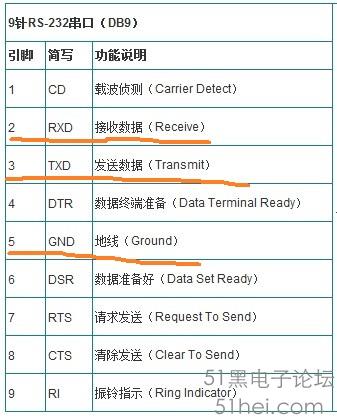

以上是DB9的定義，我們一般只用2,3,5腳，那么TxOUT應接DB9的RXD，RxIN接DB9的TXD，MAX232應與DB9的GND共地。

-----------------------------------------------------

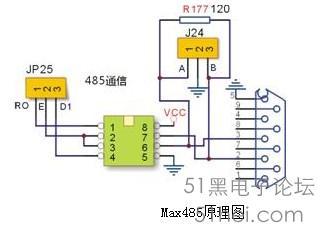

TTL與RS-485電平轉換芯片MAX485/MAX3485：
常用的轉換芯片是MAX485(5V)，MAX3485(3.3V)，它們都是半雙工的。

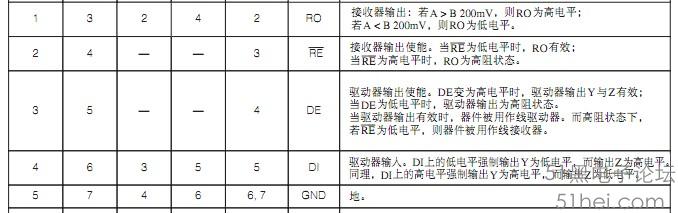

A端和B端分別為接收和發送的差分信號端,當A引腳的電平高于B時，代表發送的數據為1；當A的電平低于B端時，代表發送的數據為0。

下圖是485抗干擾的原理：
