DAC0832內部結構資料:芯片內有兩級輸入寄存器,使DAC0832具備雙緩沖、單緩沖和直通三種輸入方式,以便適于各種電路的需要(如要求多路D/A異步輸入、同步轉換等)。D/A轉換結果采用電流形式輸出。要是需要相應的模擬信號,可通過一個高輸入阻抗的線性運算放大器實現這個功能。運放的反饋電阻可通過RFB端引用片內固有電阻,還可以外接。

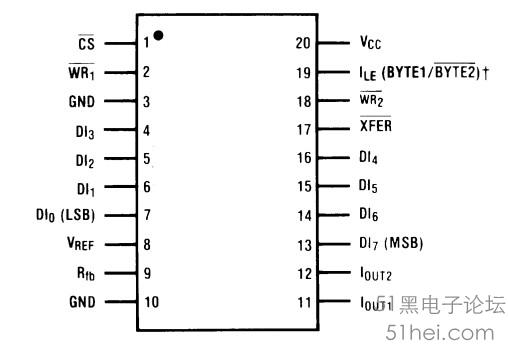

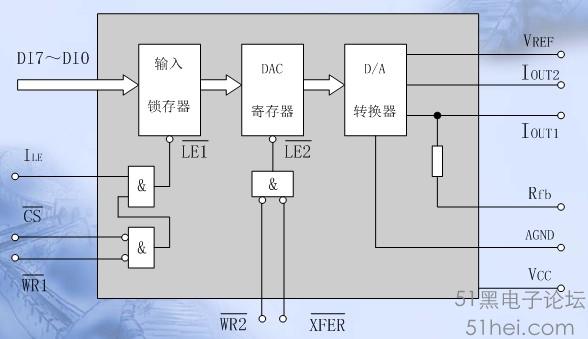

DI0~DI7:數據輸入線,TLL電平。 ILE:數據鎖存允許控制信號輸入線,高電平有效。 CS:片選信號輸入線,低電平有效。 WR1:為輸入寄存器的寫選通信號。 XFER:數據傳送控制信號輸入線,低電平有效。 WR2:為DAC寄存器寫選通輸入線。 Iout1:電流輸出線。當輸入全為1時Iout1最大。 Iout2: 電流輸出線。其值與Iout1之和為一常數。 Rfb:反饋信號輸入線,芯片內部有反饋電阻. Vcc:電源輸入線 (+5v~+15v) Vref:基準電壓輸入線 (-10v~+10v) AGND:模擬地,摸擬信號和基準電源的參考地. DGND:數字地,兩種地線在基準電源處共地比較好. 內部結構:
|
