SPI模式允許同時、同步發送和接收 8位數據。支持SPI的所有四種模式。一般用以下三個引腳來完成通信：
? 串行數據輸出 (SDO)
? 串行數據輸入 (SDI)
? 串行時鐘 (SCK)
當工作在從動模式時，可能還需要第 4個引腳：
? 從動選擇 (SS)
結構框圖：

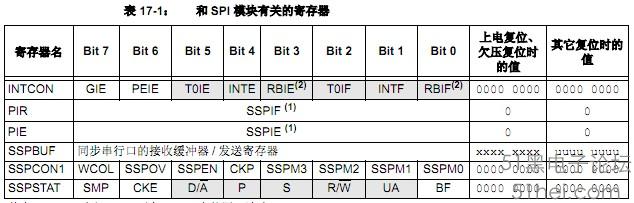

SSP模塊由一個發送/接收移位寄存器(SSPSR)和一個緩沖寄存器(SSPBUF)組成。SSPSR用于器件輸入和輸出數據的移位，高位在前。在新的數據接收完畢前，SSPBUF保存上次寫入SSPSR的數據。一旦8位新數據接收完畢，該字節被送入SSPBUF寄存器。同時緩沖區滿標志位BF(SSPSTAT<0>)和中斷標志位SSPIF置1。這種雙重緩沖接收方式，允許接收數據被讀走之前，開始接收下一個數據。在數據發送/接收期間，任何試圖寫SSPBUF寄存器的操作都無
效，卻會將寫沖突檢測位WCOL(SSPCON<7>)置1。此時用戶必須用軟件將WCOL位清零，以判別下一次對SSPBUF的寫操作是否成功完成。為確保應用軟件有效地接收數據，應該在新數據寫入SSPBUF之前，將SSPBUF中的數據讀走。
緩沖區滿標志位BF(SSPSTAT<0>)用于表示SSPBUF是否已經載入了接收的數據（發送完成）。當SSPBUF中的數據被讀取后，BF位即被清零。如果SPI僅僅作為一個發送器，則不必理會這一位。通�？捎肧SP中斷來判斷發送或接收是否完成。如果需要接收數據，可從SSPBUF中讀取。SSP中斷一般用來確定發送/接收何時完成。必須對SSPBUF進行讀和/寫。如果不打算使用中斷方法，用軟件查詢方法同樣可確保不會發生寫沖突。
主控模式的操作
因為主控制器控制著SCK信號，所以它可以在任何時候啟動數據傳輸，同時主控制器通過軟件協議來決定從控制器何時發送數據。在主控模式下，數據一旦寫入SSPBUF就開始發送或接收。如果SPI僅作為接收器，則SDO輸出可以禁止(將其設置為輸入口)。SSPSR寄存器按編程設置的時鐘速率，對SDI引腳上的信號進行連續地移位輸入，每接收完一個字節，都把其送入SSPBUF，就象普通的接收字節一樣（相應的中斷和狀態位置1）。這在作為“在線主動監控”方式的接收器應用中是很有用的。時鐘極性可通過對SSPCON寄存器的CKP位(SSPCON<4>)進行適當?shù)木幊虂碓O(shè)定。在主控模式下，SPI時鐘速率（位速率）可由用戶編程設定為下面幾種方式之一 ：
?FOSC/4 (或 TCY)
?FOSC/16 (或 4 ? TCY)
?FOSC/64 (或 16 ? TCY)
? 定時器2 輸出 /2

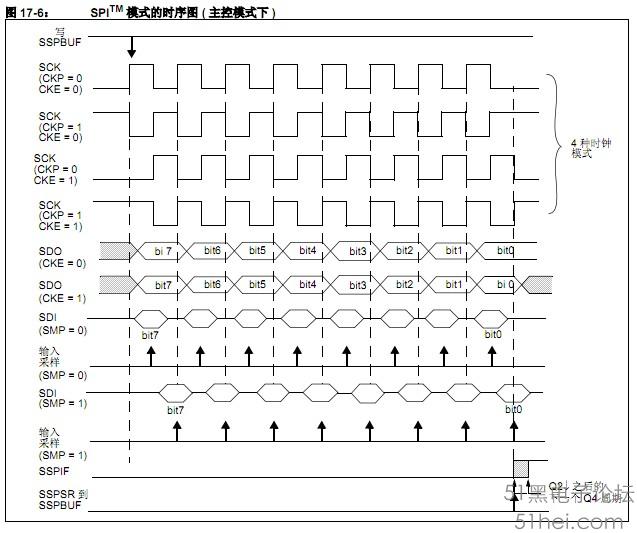

這里允許的最大數據速率是8.25 Mbps(當晶振為 20 MHz時 )。圖 17-6給出了主控模式的時序圖。當CKE位置1時，SDO數據在SCK的第一個時鐘邊沿前就有效。圖中所示輸入采樣的變化則由SMP位的狀態決定。圖中同時給出了何時將接收到的數據寫入SSPBUF。
典型應用
|
|
