M45PE16是大小為16Mbit(2Mbytes)的SPI總線類型的Flash存儲芯片，支持的最大的通信速率為50Mhz。

內存分布
8192頁（每頁256bytes)
32個扇區

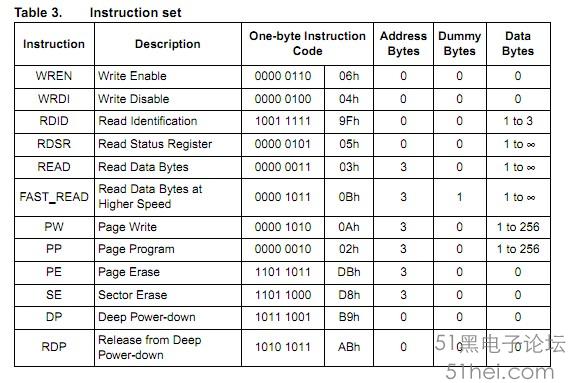

操作指令

PageWrite(PW)可以把位從0改為1或者從1改為0，Page Program(PP)只能將位從1改為0，而PageErase(PE)可以將某頁的位全部寫為1，PP、PW、PE、SE之前都要執行WREN指令，寫完后要用RDSR指令讀狀態寄存器的最低位WIP，該位為1，則代表還未完成上述指令。具體時序參見芯片資料。
