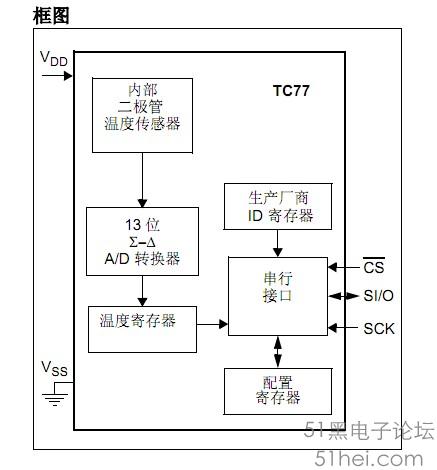

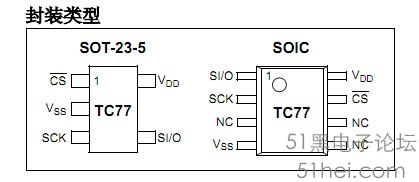

TC77是特別適用于低成本和小尺寸應用場合的串行通信數字溫度傳感器。內部溫度檢測元件輸出的溫度被轉
換成數據，并以13位二進制補碼的數據字方式隨時提供。TC77通過與SPI和MICROWIRE兼容的接口來完成通信。溫度數據有12位，其符號位為正，其最低有效位（LeastSignificantBit，LSb）代表的溫度為0.0625°C，即溫度分辨率。TC77在+25°C至+65°C溫度范圍內提供±1.0°C（最大值）的精度。在工作時，TC77僅消耗250 μA（典型值）的電流。TC77的配置寄存器可用來啟動低功耗關斷模式，其電流消耗僅0.1μA（典型值）。小尺寸、低成本且易于使用使得TC77 成為在不同系統中實現溫度管理的理想選擇。

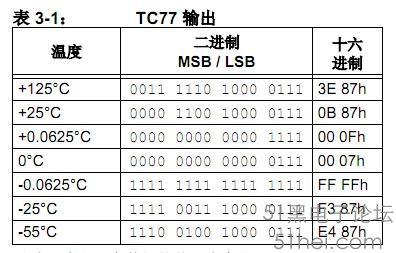

溫度數據格式
使用 13位二進制補碼數字字的格式來表示溫度值。最低位（LSb）等于 0.0625°C。需留意最后兩個LSb（Bit 0 和1）為三態，在表中使用邏輯“1”來表示。在上電或電壓復位事件后，第一次溫度轉換完成后，Bit2設置為邏輯“1”。

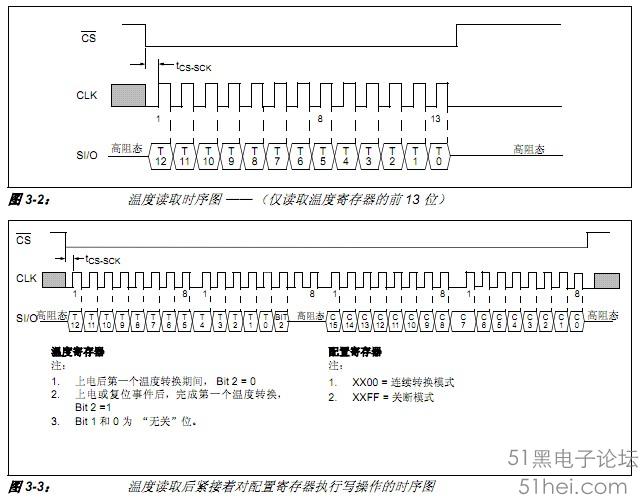

操作時序

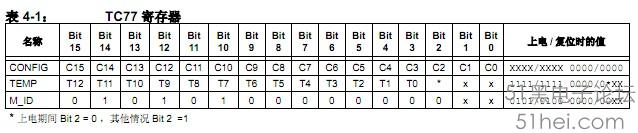

配置寄存器 （CONFIG）
配置寄存器為只寫寄存器。此寄存器選擇器件是處于關斷模式、連續轉換模式還是測試模式：
?C15:C0 = XXXX/XXXX 1111/1111 （關斷模式）
?C15:C0 = XXXX/XXXX 0000/0000 （連續轉換模式）
? 當 bit C0 至 C7 等于全 “1”時， TC77 處于關斷模式。 如果寫入配置寄存器的C0 至 C7中任意一位為“0”，則 TC77處于連續轉換模式。TC77上電時處于連續轉換模式。推薦用戶向配置寄存器寫入全“0”或全“1”，因為其他位代碼將使 TC77處于測試模式，而測試模式用于校準和產品檢驗測試。 第 3.3節列出了不使 TC77器件進入產品測試模式的配置寄存器位代碼。在關斷模式期間，串行總線仍處于有效狀態。在串行通信間隔期間，TC77的電流消耗低于1μA。
溫度寄存器（TEMP）
溫度寄存器為只讀寄存器，并保存溫度轉換數據。Bit0和Bit1未定義，在讀序列時為三態輸出。上電或復位事件后，完成了第一個溫度轉換，則Bit2設置成邏輯“1”。在完成第一個溫度轉換期間，Bit2設置成“0”。因此，Bit2的狀態可用來監測TC77是否完成了第一個溫度轉換。Bit15:3包含溫度轉換得到的13位二進制補碼據。
生產廠商 ID 寄存器（M_ID）
只讀的生產廠商ID寄存器中包含生產廠商的標識代碼。僅在 TC77 處于關斷模式時才能夠?qū)ιa(chǎn)廠商 ID 寄存
器進行讀操作。生產廠商 ID 代碼包含在 Bit 15:8 中，且等于 54 hex，以表明為 Microchip器件。Bit1:0未定義，在讀序列時為三態輸出，而Bit 7:2 設置為“0”。
|
|
