如何利用史密斯圓圖匹配阻抗

ID:105323 · 發表于 2016-2-21 15:56

如何利用史密斯圓圖匹配阻抗[教程]

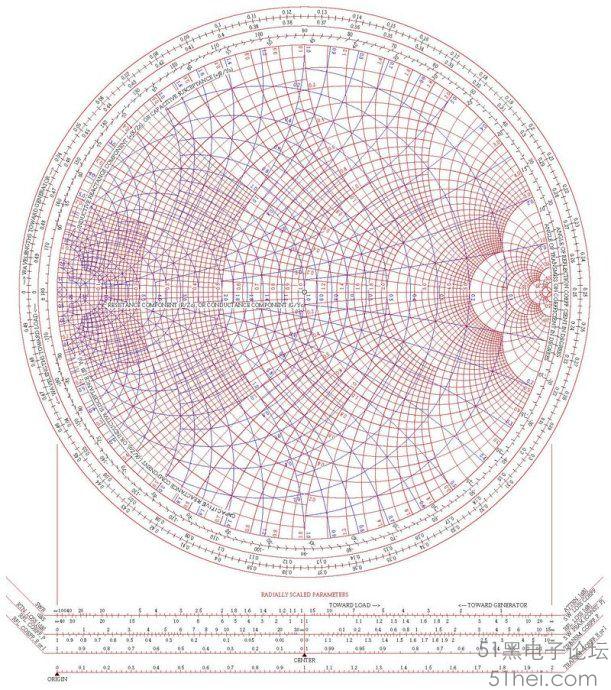

先上張主角SMITCH圓圖！

先來點基礎的東西。
史密斯圓圖紅色的代表阻抗圓，藍色的代表導納圓��！
先以紅色線為例！
圓中間水平線是純阻抗線，如果有點落在該直線上，表示的是純電阻！！

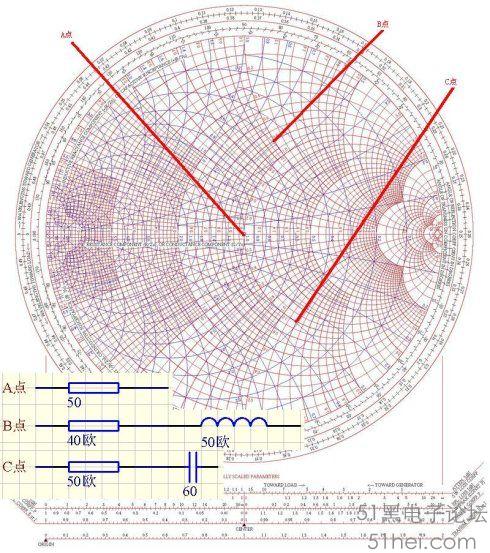

例如一個100歐的電阻，就在中間那條線上用紅色標2.0的地方；15歐的電阻就落在中間紅色標0.3的點上！
水平線上方是感抗線，下方是容抗線；落在線上方的點，用電路表示，就是一個電阻串聯一個電感，落在線下方的點，是一個電阻串聯一個電容。
圖上的圓表示等阻抗線，落在圓上的點阻抗都相等，向上的弧線表示等感抗線，向下的弧線表示等容抗線��！
看圖好點�。�！

接著講藍色線。
因?yàn)閷?dǎo)納是阻抗的倒數，所以，很多概念都很相似。
中間的是電導線，圖上的圓表示等電導圓，向上的是等電納線，向下的是等電抗線！

轉入正題：
用該圖進行阻抗匹配計算的基本原則是：
是感要補容，是容要加感，是高阻要想辦法往低走，是低阻要想辦法抬高。
無論在任何位置，均要向50歐（中點）靠攏。

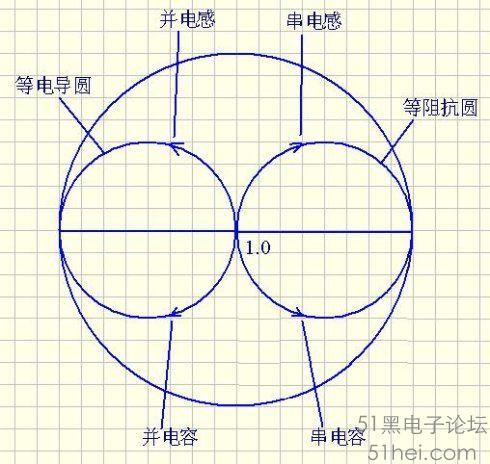

進行匹配時候，在等阻抗圓以及等電導圓上進行換算。下圖表示的是變化趨勢！

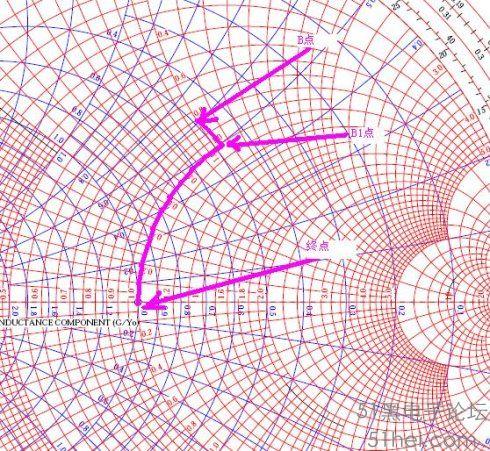

以圖上B點為例，如何進行阻抗匹配！！
B點所在位置為40+50j，
先順著等電導圓，運動到B1點，再順著等阻抗圓，運行到終點（50歐）。
按照上貼的運動規律，電路先并電容，再串電感。由此完成阻抗匹配。
匹配方法講完了，具體數值可通過RFSIM99計算�。�

ID:498310 · 發表于 2019-7-9 19:37

樓主您好我看了您的帖子最后的講解在B1點順著等阻抗圓逆時針運動到終點時 不應該是串電容方式嗎？為什么是串電感，B點整體位于感興趣，應該增加容抗吧

ID:59143 · 發表于 2023-10-16 10:40

我看了您的帖子最后的講解在B1點順著等阻抗圓逆時針運動到終點時 不應該是串電容方式嗎？為什么是串電感，B點整體位于感興趣，應該增加容抗吧
