今天徹底無語了，一個學弟問我，從Schematic到GDSⅡ的流程是什么，我竟然答之，仿真、綜合、布局布線……事后，覺得不太對，查了一下資料，那里是不太對啊，簡直是一點都不對，暴寒啊，也許是自己真是好久沒做IC方面的東西了。

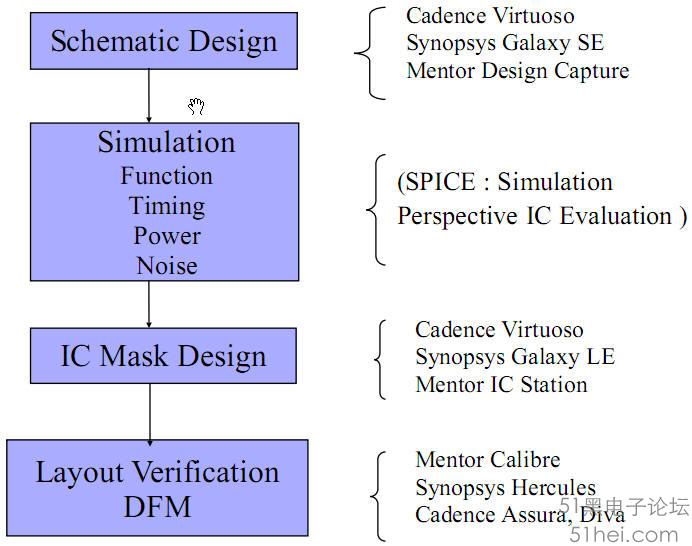

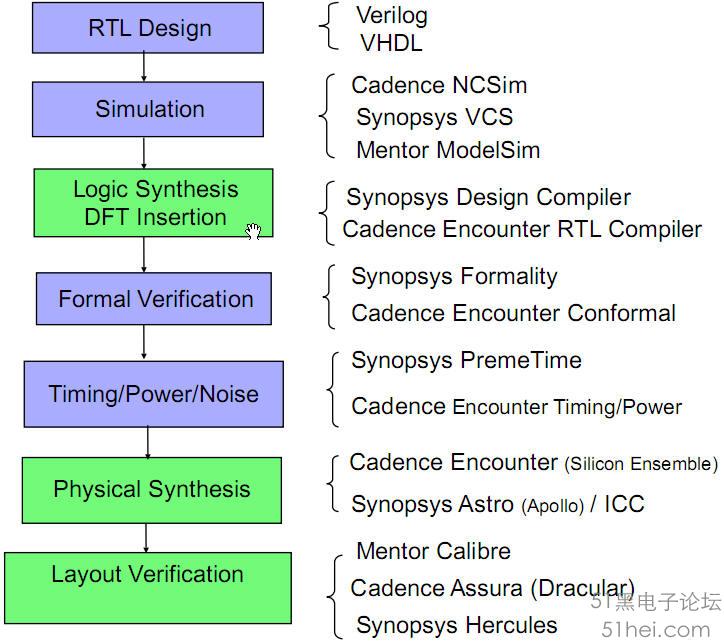

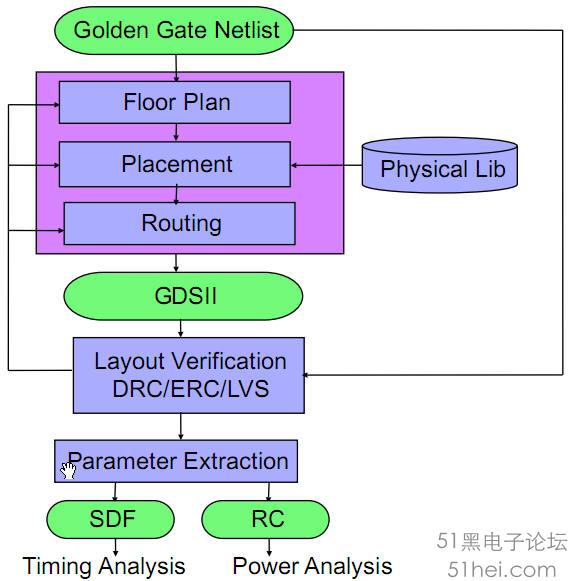

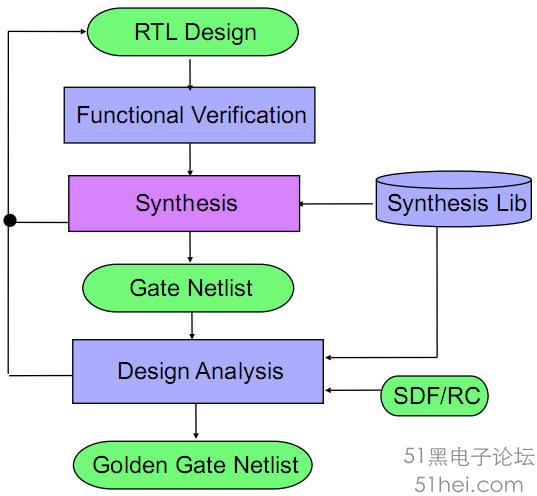

一般的IC設計流程可以分為兩大類：全定制和半定制，這里我換一種方式來說明。 1.1 從RTL到GDSⅡ的設計流程： 這個可以理解成半定制的設計流程，一般用來設計數字電路。 整個流程如下（左側為流程，右側為用到的相應EDA工具）： 一個完整的半定制設計流程應該是：RTL代碼輸入、功能仿真、邏輯綜合、形式驗證、時序/功耗/噪聲分析，布局布線（物理綜合）、版圖驗證。 至于FPGA設計，開發起來更加簡單，結合第三方軟件（像Modelsim和Synplify Pro），兩大FPGA廠商Altera和Xilinx自帶的QuartusⅡ和ISE開發平臺完全可以應付與之有關的開發。 整個完整的流程可以分為前端和后端兩部分，前端的流程圖如下： 前端的主要任務是將HDL語言描述的電路進行仿真驗證、綜合和時序分析，最后轉換成基于工藝庫的門級網表。 后端的流程圖如下，這也就是從netlist到GDSⅡ的設計流程： 后端的主要任務是： （1）將netlist實現成版圖（自動布局布線APR） （2）證明所實現的版圖滿足時序要求、符合設計規則（DRC）、layout與netlist一致（LVS）。 （3）提取版圖的延時信息（RC Extract），供前端做post－layout 仿真。 1.2從Schematic到GDSⅡ的設計流程： 這個可以理解成全定制的設計流程，一般用于設計模擬電路和數�；旌想娐贰� 整個流程如下（左側為流程，右側為用到的相應EDA工具）： 一個完整的全定制設計流程應該是：電路圖輸入、電路仿真、版圖設計、版圖驗證（DRC和LVS）、寄生參數提取、后仿真、流片。
|
