功率器件的幾種保護方式

ID:105323 · 發表于 2016-2-21 20:57

大家在做各種電源的時候都會碰到怎樣有效保護功率三極管和場效應管的難題，下面我來說一下市面上常見的保護方式。大家可以參考
強烈推薦工作狀態保護方式可以有效保護功率器件不受損害，不管出現任何狀況先保證功率器件不損壞
1。保險絲

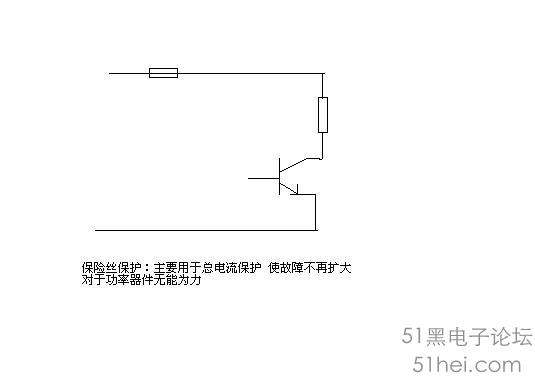

這是一種傳統的保護方式，保險絲一般串接在電路的電源輸入端用以控制電路的總電流，當電路出現故障后，導致其發熱升溫自行融化，切斷電源達到保護目的，由于保險絲中流過的是電路的總電流，單只功率器件的工作電流變化不足以引起保險絲有效反應，只能在功率器件損壞或者短路等惡性事件發生時候才能保護只起到防止故障進一步擴大的作用對于半導體功率器件很難起到保護作用。

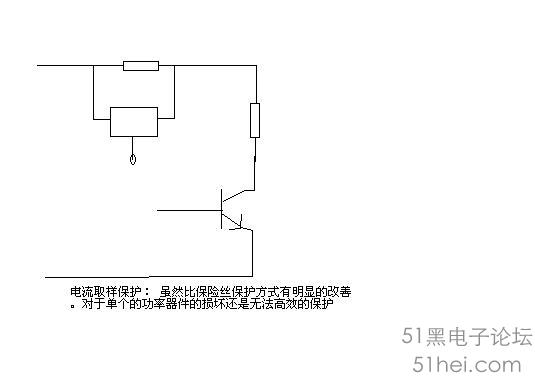

2。檢測主電路電流

該方法是在主電路電源輸入端串聯接入檢測元件，通過檢測電路中的總電流再檢測元件上的電壓降，獲得相應電流電壓信號再經放大處理與保護設定值相比較決定保護與否由于此保護方法采用了電子技術保護與保險絲相比其靈敏度和反應速度都大有提高不過此方法檢測的仍然是電路的總電流單只功率器件的變化不足以引起保護電路有效反應 所以這個方法總是在故障形成之后才出現保護對于功率器件幾乎沒有保護作用

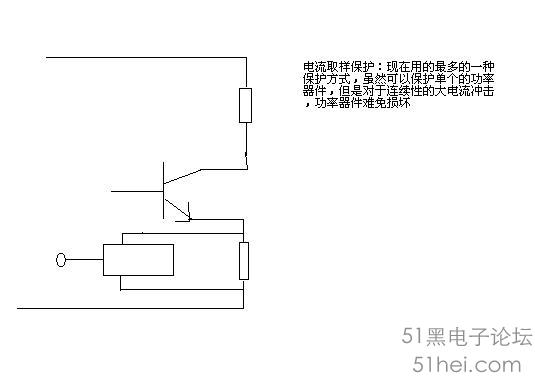

3，檢測單只功率器件工作電流

這種方法是現在用的最多的一種對于功率器件有一定的保護作用該方法是在被保護功率器件的電流通路串入檢測元件通過檢測被保護器件的工作電流在檢測元件上的電壓信號經過處理獲得保護信號該方法的檢測靈敏度比檢測主電流要高效果也更好不過因為該方法是檢測電流且總是在故障形成被保護器件收到高壓大電流沖擊后才能檢測到保護信號然后進行保護造成取樣信號對故障發生時間仍然有延時所以該方法對負載短路惡性過流等故障起初有一定保護作用經過故障電流的沖擊后還是無法避免損壞

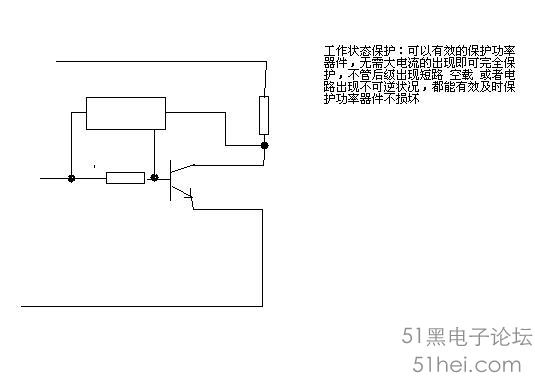

4，并聯式檢測工作狀態

這種保護方式現在應用還不算普遍不是專業級別的了解較少該方法是通過檢測被保護器件輸入和輸出信號電平來獲得被保護器件的工作狀態信號然后根據輸入和輸出電平的邏輯關系判斷電路是否出現故障然后決定是否強制切斷被保護器件本身的輸入或輸入端接地等有效措施保護功率器件
由于該電路檢測的是電壓信號可以在電路出現異常時候及時發現 在故障電流還沒有形成即可進行保護避免了故障電流對器件的沖擊是一種比較理想的保護方式
任何功率半導體器件在工作時輸入和輸出端的工作狀態都有一定的電位邏輯關系一旦發生變化即表示有故障形成這樣就可以有效保護器件不受損害
